Контроллер электрического велосипеда 36 в 48 в 500 Вт с ЖК-дисплеем BLDC контроллер для электрического скутера и электровелосипеда комплект аксессуаров

Описание

Контроллер электрического велосипеда 36 в 48 в 500 Вт с ЖК-дисплеем BLDC контроллер для электрического скутера и электровелосипеда комплект аксессуаров

Бесщеточный контроллер электрического велосипеда:

1. Отрезной Мощность тормоз/e-brake EABS

2. 1:1 boost помочь

3. Нет мотора Холла или когда моторный зал поврежден, контроллер работает нормально.

4. Защита от недостаточного напряжения

5. Защита Mos

6. Защита от высоких температур и т. Д.

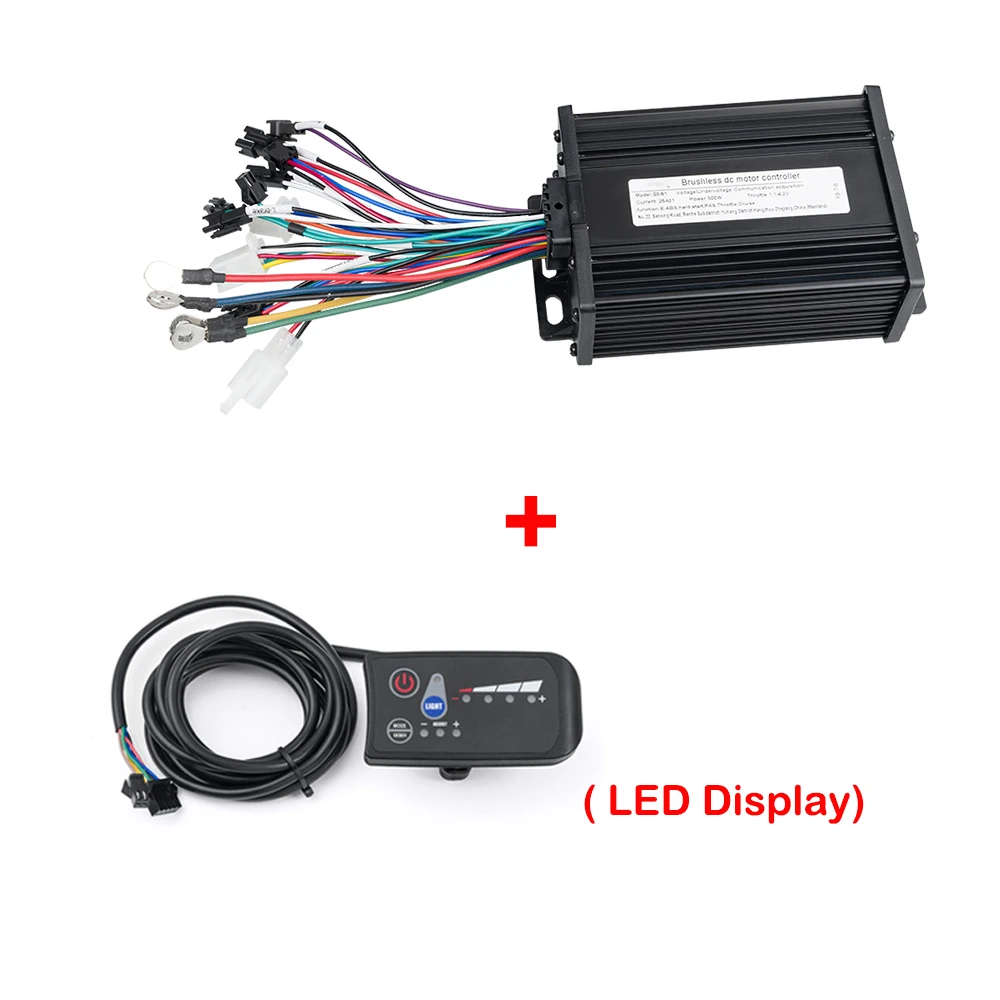

Посылка: 1 контроллер + 1 дисплей

Type1 дисплейНастройки параметров

P01: подсветка, 1 Самая низкая, 3 самых ярких.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Настройка напряжения. 24 В 36 В 48 В.
P04: время сна. 0: «No Sleep», Другое цифры время сна, 1-60 минут.
P05: Регулировка мощности, 3 5 9 можно выбрать.
P06: центрального отверстия. Единица измерения: дюйм. Точность: 0,1
P07: магнитные столбы. Диапазон: 1-100
P08: Ограничение скорости: 0-100 км/ч.
P09: 0 начинается.
P10: Настройка режима привода.
0: силовой привод (теперь дроссельная заслонка неверна),
1: Электрический привод (привод дроссельной заслонки),
2: и силовой привод, и электрический привод.
P16: ODO

Type4 Дисплей окружающая Обстановка:

P01: Подсветка Яркость регулировки, 1 самый низкий, 3 ярких.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Напряжение выбор настройки. 24 В 36 В 48 В.
P04: время сна. 0: нет сна, другие цифры-время сна, 1-60 минут.
P05: Регулировка мощности, 3 5 9 можно выбрать.
P06: диаметр обода. Единица измерения: дюйм. Точность: 0,1

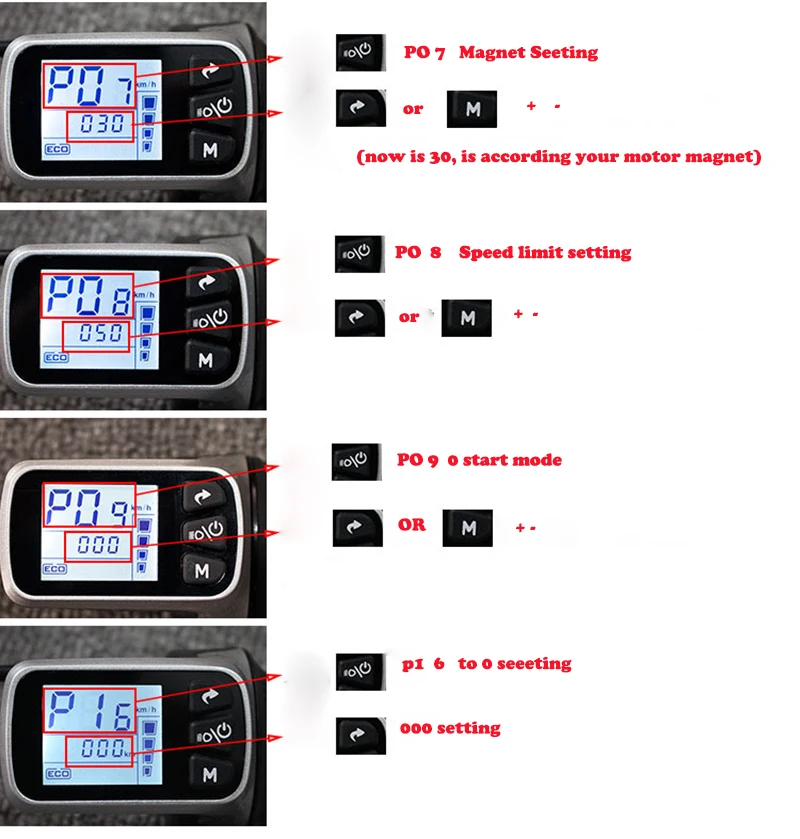

P07: количество скоростных магнитов. Диапазон: 1-100
P08: Ограничение скорости: 0-100 км/ч.
P09: 0 начинается.
P10: Настройка режима привода.
0: Мощность привод (сейчас дроссельной заслонки недействителен),
1: Электрический привод (привод дроссельной заслонки),
2: и силовой привод, и электрический привод.
P16: 0D0
Примечание: P03, P06, P07 должны установить правильный, если нет, мотор не будет работать, или работать неправильно. (P07 infos, пожалуйста, обратитесь к вашему моторному заводу)
Особенности дисплей ЖК-дисплей
1. ЖК-дисплей: дисплей скорости
2. Вспомогательный дисплей
3. Батарея Мощность индикатор
4. Индикатор неисправности
5. Пройденное расстояние в милях
6. Один пройденное расстояние в милях
7. Все гольфкарты оснащены дисплей
8. Время

Контроллер дисплея дроссельной заслонки по умолчанию:
1. Самостоятельное исследование.
2. Низкий уровень тормоза
3. 1:1 PAS Сенсор
4. После включения, разрешен контроллер самообучения 2 минуты.
О Установка:
1. Выключите Батарея Мощность до того, как все электрические подключения, а затем в зависимости от контроллера монтажную схему картины для Connet в Функция линии.
2. Контроллер должен быть установлен в вентиляционном и водонепроницаемом месте велосипеда. (Рекомендуется использовать контроллер мешок или Controlle коробка ставить пульта управления)
3. Примечание: подключите положительный и отрицательный провод правильно. В противном случае контроллер выгорит/сломается.

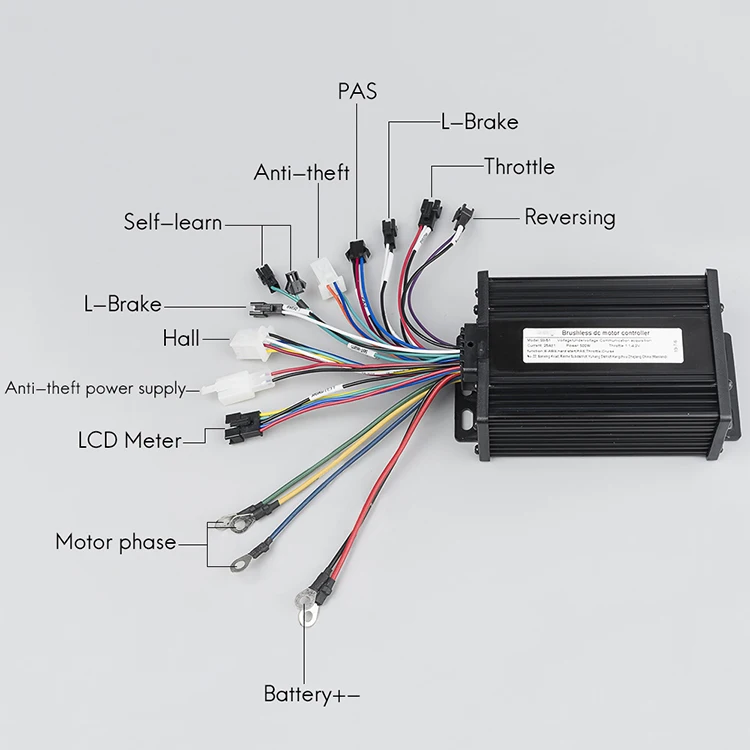

Установка шаги:
1. Подключите блок к Батарея и заземляющего провода Электрический Мощность замок. Большой красный провод соответствует положительному, черный провод-отрицательному. Маленький оранжевый провод является замком зажигания.
2. подключение фазовой линии двигателя, фазовая линия двигателя должна быть подключена правильно, в противном случае двигатель будет иметь различные проблемы (например: мотор не может работать, низкий ход, реверс двигателя и т. д.)
3. Подключите зал. Красный + 5 V, черный-заземление, желтая, является девушки цветка платья, девушки цветка платья зеленый V, синий W.
4. Включите Батарея Мощность. И Тесты мотора. Позвольте контроллер для само-узнать в течение 2 минут, предварительно вывернув на Мощность.
Подтвердите, что двигатель работает нормально. Если двигатель обратного хода, повторно подключите линию самообучения после того, как она будет двигаться вперед.
5. Подсоединить воздушную Другое функциональные линии то, что вам нужно, чтобы Применение.

Тип 3 Настройка ЖК-дисплея:

P01: Регулировка яркости подсветки, 1 Самая низкая, 3 самых ярких.
P02: Настройка блока пробега. 0: км, 1: мельница.
P03: Напряжение выбор настройки. 24 В 36 В 48 В.
P04: время сна. 0: нет сна, другие цифры-время сна, 1-60 минут.
P05: Регулировка мощности, 3 5 9 можно выбрать.
P06: обод Диаметр. Единица измерения: дюйм. Точность: 0,1
P07: количество скоростных магнитов. Диапазон: 1-100
P08: Скорость по правильному адресу: 0-100 км/ч.
P09: 0 начинается.
P10: Настройка режима привода. 0: Мощность привод (сейчас дроссельной заслонки недействителен), 1: тип электрического привода (Привод дроссельной заслонки), 2: как Мощность помочь привод и электрическим приводом.
P16: 0D0

Тип 4 е-скутер Настройка дисплея:

P01: Регулировка яркости подсветки, 1 Самая низкая, 3 самых ярких.
P02: Настройка блока пробега. 0: км, 1: мельницы.
P03: Напряжение выбор настройки. 24 V 36 V 48 V.
P04: время сна. 0: нет сна, другие цифры-время сна, 1-60 минут.
P05: Мощность Шестерни регулировки, 3, 5, 9, могут быть выбраны.
P06: обод Диаметр. Единица измерения: дюйм. Точность: 0,1
P07: Кол-во Скорость магниты. Диапазон: 1-100
P08: Скорость по правильному адресу: 0-100 км/ч.
P09: 0 начинается.
P10: режим привода настройки.
0: Мощность привод (сейчас дроссельной заслонки недействителен),
1: тип электрического привода (привод дроссельной заслонки),
2: как Электрический Грузовой диск и электрическим приводом.
P16: 0D0
