Описание
Наборы DIY, нужна сварка покупателем, не включает потенциометр.
Особенности:

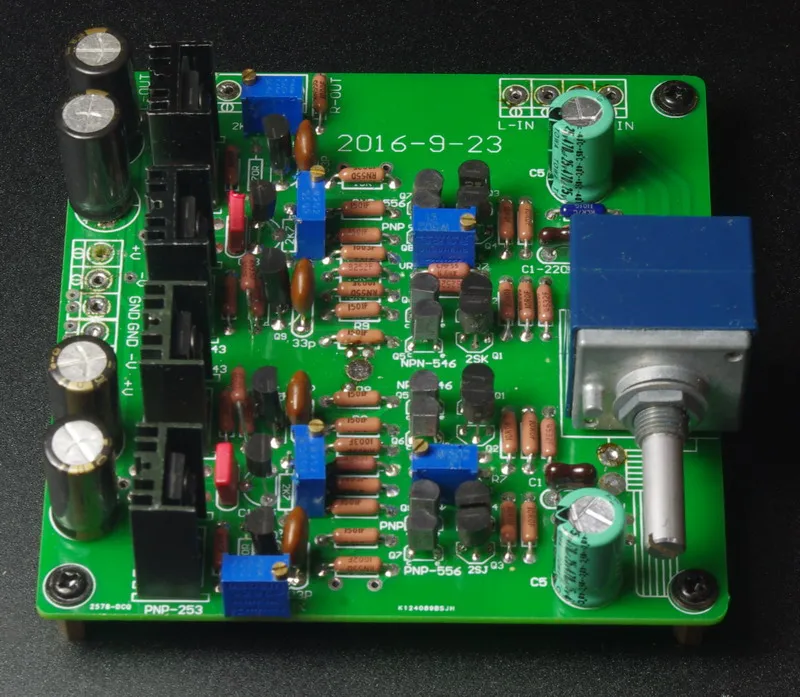

Печатная плата является двухканальным дизайном, может быть питание вместе с двумя каналами также может быть отдельный источник питания, строго Заземленный, тихий, как глубокое море. Диапазон электропитания от + до 22 до 45 В.
В рамках 24 V Регулируемый источник питания: сапоги-трубы сопряжения хорош, измеренные значения выход в 1 K & 1V-RMS: полный коэффициент гармоник: 0.0016%, отношение сигнал-шум взвешенный: 115DB.
Размер платы: 100 мм * 100 мм
Отладочная работа проста: при отсутствии ошибок пайки, помеченных на плате: 1. Отрегулируйте напряжение по тесту VR1 R8 или R9 резистору до 3 В. 2,
Отрегулируйте напряжение резистора VR2 test R10 250-300MV, выходной ток сцены (25-30MA). 3. Отрегулируйте VR3 таким образом, чтобы напряжение в месте A (точка вывода) до заземления (GND) было 0 мВ (может быть в пределах 1-2 мВ). Завершён. Если средняя точка не может быть установлена до 0, убедитесь, что трубка JFET сопряжена. Примечание: При использовании K246/J103 в качестве входной трубы, VR1 должен использовать 5 K обрезки, и R7 должен использовать резистор 1 K.
Используйте Список деталей:
Характеристики
- Бренд
- Fire Crew
- Максимальная мощность на канал
- 10 Вт
- Номер модели
- Preamp amplifier board
- Упаковка
- Да
- Каналы
- 2 (2.0)
