Описание продукта:

1.Предисловие

Уважаемые пользователи,

Чтобы обеспечить лучшую производительность вашего электронного велосипеда, пожалуйста, внимательно прочитайте J-LCD Описание продукта перед его использованием. Мы будем использовать самые лаконичные слова, чтобы сообщить Вам о всех деталях(Включая установку оборудования, настройку и нормальное использование дисплея)При использовании нашего дисплея. Между тем, введение также поможет вам решить возможную путаницу и неисправность.

2.Материал и Цвет

J-LCD изделия изготовлены из черного материала ПК. При температуре от-20 °C до 60 °C материал корпуса может обеспечить нормальное использование и хорошую механическую работу продуктов.

3.Описание функции и кнопки

J-LCD настройки пользователя включают настройку локального времени, высокую скорость езды, метрическую систему/английскую систему настройки(MPH и км/ч,Милей и км),Размер колес установка(18-28 дюймов),Настройка яркости ЖК-подсветки.

J-LCD отображает емкость аккумулятора, время, коэффициент мощности двигателя, скорость езды, расстояние езды, 6 км/ч питание помощи ходьбы, и код неисправности электронной системы управления.

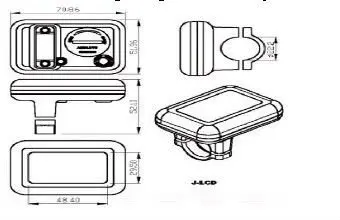

J-LCD оснащен специальной кнопкой 30. Кнопку можно установить либо с левой стороны, либо с правой стороны руля. Его форма выглядит следующим образом:

Код ошибки Дисплей

7.Кнопка Батарея Замена

Ездите на велосипеде в безопасном режиме. Не нажимайте и не стучите дисплей. При замене аккумулятора дисплея, пожалуйста, сначала отсоедините дисплей от руля. Снимите крышку аккумулятора и положите в новую батарею.

Модель дисплея батарея CR2032. Эта кнопка батареи используется исключительно для таймера IC внутри дисплея. Срок службы батареи кнопки более 3 лет.

Внимание: после замены батареи кнопки, пожалуйста, установите время дисплея.

8.Вопросы и ответы

Q:Почему не может включить дисплей?

А:Пожалуйста, проверьте, хорошо ли кабель подключен к контроллеру.

Q:Почему ошибка таймера?

А:Пожалуйста, замените кнопку батареи. Модель аккумулятора CR2032.

Q:Как работать с отображением кода ошибки?

А:Свяжитесь со станцией e-техническое обслуживание велосипеда вовремя.

9,Гарантия качества

OutRider® не несет ответственности за поцарапанную или сломанную оболочку после того, как продукты будут доставлены из фабрики.

Мы не ремонтируем поцарапанные или сломанные свинцовые провода.

Гарантия функции ЖК-дисплея: 18 месяцев начиная с первого использования пользователя.

Кнопка гарантии батареи: 36 месяцев с момента доставки дисплея из фабрики.

10,Цепь блок-схема

Красный: 24 В/36 В, Синий: блокировочный провод, черный: GND, зеленый/желтый: RX/TX провод.

При использовании водонепроницаемого разъема пользователи не могут видеть цвет проводов внутренней проводки.

11,Версия программного обеспечения

Эта Операционная инструкция является программным обеспечением общего назначения (версия V2.0). Некоторые версии e-bike lcd могут немного отличаться, все с фактической версией использования.

30 кнопок подключено к нижней части дисплея через кабель провода.

4.Установка инструкция

Закрепите дисплей и 30 кнопок на руле и настройте на соответствующий визуальный угол. Совпадают разъемы дисплея с разъемы контроллера.

5.Установка

Убедитесь, что разъемы хорошо совпадают. Включите Электропитание e-bike.

Старт и запись установка

Нажмите кнопку MODE и начните отображение.

После запуска, пожалуйста, держите оба вверх и вниз в то же время, for3 секунд, ЖК-дисплей войдет в состоянии настройки.

Установка времени

После входа в состояние настройки, сначала Установите час, используя вверх и вниз. Нажмите режим для подтверждения, а затем установите минуту, используя вверх и вниз. Нажмите режим для подтверждения, а затем установите верхнюю скорость езды.

Топ-настройка скорости

По умолчанию Максимальная скорость езды на дисплее составляет 25 км/ч.

Вы можете изменить эту фигуру и повторно установить новую верхнюю скорость езды. Если скорость электровелосипеда превышает эту новую цифру, контроллер отключит электричество мотора, чтобы обеспечить безопасность всадника.

Диапазон установки верхней скорости езды от 10 км/ч до 35 км/ч.

После установки верхней скорости езды нажмите режим для подтверждения и введите в настройку устройства отображения.

Выбор блока дисплея (метрическая система/английская система)

Нажмите вверх или вниз, выберите дисплей.

Блок может быть MPH и км/ч. Блок диапазона изменяется соответственно с блоком скорости.

Колесо Диаметр установка

Нажмите режим для подтверждения, а затем введите значение размера колеса.

Нажмите вверх или вниз и выберите соответствующий диаметр колеса для обеспечения точного отображения скорости и расстояния. Интерфейс следующий:

Нажмите режим, чтобы подтвердить размер колеса и войти в настройку яркости ЖК-подсветки. По умолчанию размер колеса 26 дюймов.

Подсветка Яркость установка

Нажмите вверх или вниз, чтобы изменить яркость подсветки. Вы можете выбрать от уровня 1 до уровня 3. Уровень 1-минимальная яркость. Уровень 3-максимальная яркость.

Значение яркости подсветки по умолчанию на J-LCD дисплее-Уровень 1.

Выход установка

В состоянии настройки параметров, короткий режим нажатия(В течение 2 секунд)Для того, чтобы сделать подтверждение. Режим удержания(Вес товара превышает 2 секунды), Сохраните текущий настройки и выйдите из интерфейса настройки.

6.Нормальный Управление

Вкл/Выкл

Нажмите режим, и дисплей начинает работать для контроллер блок питания.

В режиме включения питания режим удержания для отключения электропитания e-bike. В выключенном состоянии дисплей и контроллер не используют блок питания аккумулятора. Поэтому энергопотребление нулевое.

Предложение:Если вы не используете электронный велосипед в течение 4 часов, пожалуйста, снимите аккумулятор с электронного велосипеда и уберите его в нужное место.

Дисплей скорости (скорость тока/Средняя скорость/Максимальная скорость)

При запуске e-bike дисплей автоматически покажет скорость тока.

Удерживайте и дисплей покажет максимальную скорость во время этой езды. Удерживайте снова, и дисплей покажет скорость AVG во время этой езды. Удерживайте снова, и дисплей перейдет к текущему дисплею скорости.

Вспомогательный выбор мощности или выбор уровня дроссельной заслонки

Нажмите вверх или вниз, измените выходную мощность двигателя. Мощность колеблется от уровня 1 до уровня 5. Уровень

1-Минимальная мощность. Уровень 5-это максимальная мощность.

Уровень по умолчанию-Уровень 1.

Мощность помочь ходьбы

Удерживайте И входите в режим power assist walk. E-bike будет включаться с равномерной скоростью 6 км/ч.

Предупреждение:6 км/чФункция «вспомогательная мощность ходьбы» может использоваться только в том случае, если пользователь нажимает на электронный велосипед. Пожалуйста, не используйте эту функцию во время езды.

Включите и выключите подсветку

Удерживайте и удерживайте Режим в течение 3 секунд и включите J-LCD подсветку. Когда окружающего света не хватает или он находится в вечернее время, вы можете включить подсветку. Удерживайте и удерживайте Режим в течение 3 секунд, и вы можете выключить J-LCD подсветку.

Дисплей расстояния 6,6 (расстояние езды/общее расстояние)

Нажмите режим и измените расстояние между ездой и общим расстоянием. Эта функция удобна для пользователей для проверки расстояния езды (поездки) и общего расстояния (ODO).

Ёмкость Дисплей

Когда емкость аккумулятора высока, все пять сегментов батарей светятся. Когда батарея низкого напряжения, рамка дисплея батареи будет мигать на частоте 1 Гц. Это означает, что батарея сильно низкого напряжения и должна быть немедленно заряжена.

Код неисправности Дисплей

Если с электронной системой управления что-то не так, дисплей автоматически покажет код ошибки. Ниже приведены некоторые определения кодов неисправностей.

Схема определения кодов ошибок
