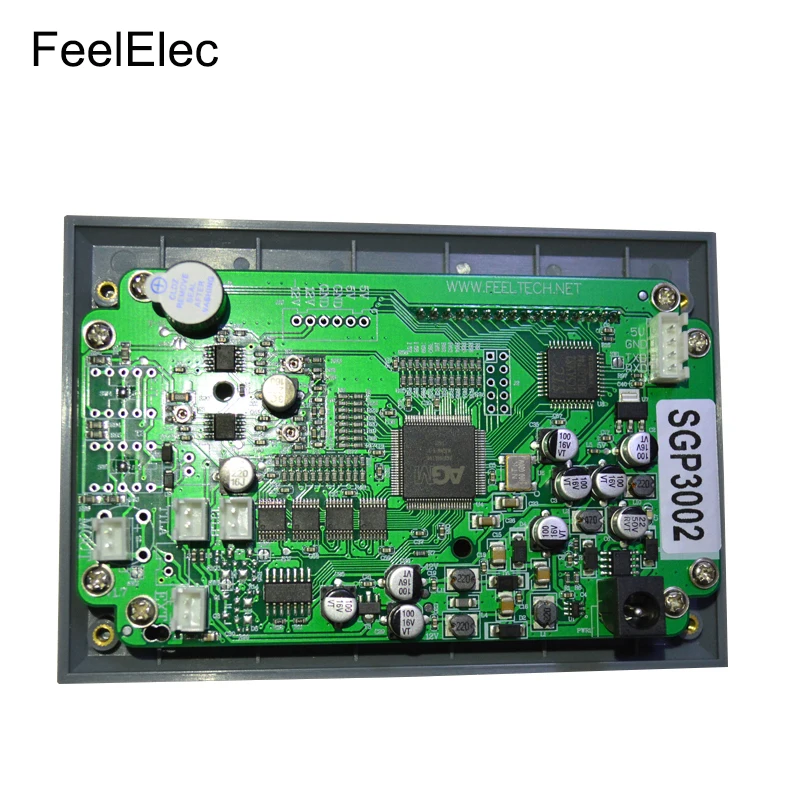

Китай FeelElec SGP3015 DDS функция генератор сигналов 15 МГц произвольной формы генератор

Описание

Китай FeelElec SGP3015 DDS функция генератор сигналов 15 МГц произвольной формы генератор

Частота
SGP3002 (2 МГц)			SGP3005 (5 МГц)		SGP3010 (10 МГц)	SGP3015 (15 МГц)
Синуса		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 10 МГц	0 ~ 15 МГц
Квадратной формы		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Пандус/Треугольники		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Пульс		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Ttl		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Прочие ожерелья и подвески		0 ~ 2 МГц			0 ~ 5 МГц		0 ~ 5 МГц	0 ~ 5 МГц
Разрешение		10 МГц (0,01 Гц)
Точность		±5×10-6
Стабильность		±1×10-6/3 часа
Импеданс		50Ω±10% (Типичный)
Характеристик формы волны
Осциллограмм			Синус, квадрат, треугольник, пилообразный, импульсный, 4 квадратных импульса, 8 квадратных импульсов
Сигналов Длина			2048 точек
Отбор проб скорость			200MSa/s
Вертикальный Разрешение			12 бит
Синуса			Гармоническое подавление			≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц);
			Суммарный коэффициент гармонических искажений			<0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратной формы			Время нарастания/спада			≤20ns
			Выброс			≤7. 5%
			Рабочий цикл			1% ~ 99%
Зуба			Линейность			≥98% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда			10mVpp ~ 20Vpp
Амплитуда Разрешение			1 мВ (аттенуат 20 дБ)
Амплитуда стабильности			±0. 5%/5 часов
Амплитудно-это действительно плоский экран			± 5% (<10 МГц); ± 10% (> 10 МГц);

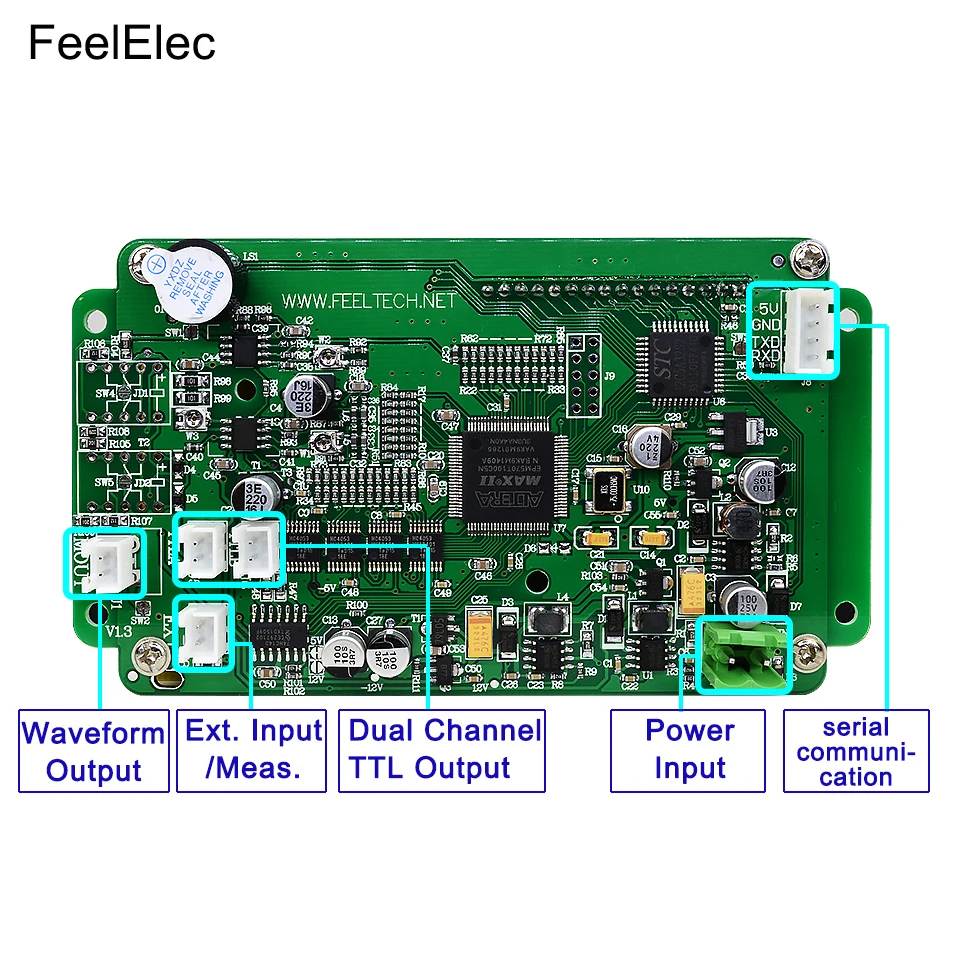

Сигналов Выход
Импеданс		50Ω±10% (Типичный)
Защита		Все клеммы могут работать более 60 секунд при коротком замыкании нагрузки.
Dc офсетная печать
Офсетная печать диапазон			± 10 V
Офсетная печать Разрешение			0,01 в (0,001 в ослаблено)
Ttl выход
Электрический уровень амплитуды			> 5Vpp
Разветвителя			> 20 ttl нагрузки
Время нарастания/спада			≤20ns
КМОП-матрица выход
Низкое электро уровня			<0,3 V
Высокая электрический уровень			1 V ~ 10 V
Время нарастания/спада			≤20ns
Измерение наружных размеров
Частотомер			Диапазон			1 Гц ~ 60 МГц
			Чувствительность			Время ворот 1 S
Счетчик			Диапазон			0-4294967295
			Соединительная муфта			Переменного тока
			Режим работы			Руководство по эксплуатации
Напряжение Вход диапазон			0.7Vpp ~ 20Vpp
Развертки
Развертки Тип			Линейный, логарифм
Развертки объекты			Частота
Время развертки			1 S ~ 999 S/шаг
Диапазон развертки			Исходное положение и конечное положение могут быть выбраны произвольно.
Общие характеристики
Дисплей	Режим			LCD1602
Сохранить и нагрузки	Количество			30
	Позиция			ADDR 01 К ADDR 30
Интерфейс	Тип			USB-последовательный интерфейс.
	Общении Скорость			9600bps
	Протокол			Режим командной строки, протокол Полный открытый.
Мощность	Напряжение Диапазон			DC12V
Зуммер	Можно включить/выключить настройкой.
Управление	Кнопка управления
Защита окружающей среды	Температура: 0 ~ 40℃ Влажность: ﹤80%
Измерение	130 мм (длина) x90мм (ширина) x36мм (высота)
Вес	Основная машина (150 г), аксессуары (150 г)

Китай FeelElec SGP3015 DDS функция генератор сигналов 15 МГц произвольной формы генератор

1. Быстрый и профессиональный ответ.

2. Хорошее качество продукции и быстрое производство.

3. Прочная деревянная посылка и Высокоскоростная доставка.

4. Хорошее послепродажное обслуживание и один год гарантии.
