KDC-17 5~ 1000 МГц РФ широкополосный направленный муфта может заменить мини Похожие продукты SMA

Направленная муфта подходит для выборки сигналов в коротких волнах и диапазоне УКВ.

Модель: KDC-17

Сопротивление: 50 Ом

Потеря вставки: <1 дБ (<0,5 дБ 5 ~ 500 МГц)

Степень соединения: 18 дБ (5 ~ 500 МГц), 18 ~ 20 дБ (500 ~ 1000 МГц).

Направленности:> = 30 дБ (5 ~ 600 МГц)

> = 25 дБ (600 ~ 1000 МГц)

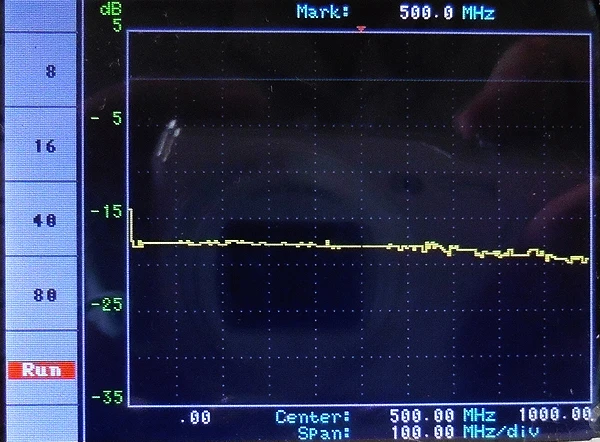

Схема частотного отклика соединения (Выходная одинаковая нагрузка):

Схема частотной связи двух (синяя линия для выходного терминала, пурпурная линия для выходного терминала короткого замыкания нагрузки):

Диаграмма направленного частотного отклика (проверка обратного соединения муфты, желтая линия для выходного конца, синяя линия для одинаковой нагрузки):
