K216 контроль доступа к отпечаткам пальцев лифт зажигания автомобиля контроль Отпечатков пальцев внешний красный пульт дистанционного управления

Плата управления может использоваться в управлении автомобильного зажигания, подъемного управления, контроля доступа и других случаях, широкий диапазон напряжения питания, может подключаться к нашему модулю отпечатков пальцев (R300, R301T, R302, R303, r306, R307, R501etc.) управление релейным выходом по отпечатку пальца или паролем дистанционного управления.

Источник питания: DC10V--30V

Ток в режиме ожидания платы управления: 6ма (DC12VTime)

Выход: реле, Авторизованная current10A

Количество регистрации отпечатков пальцев: 300Mei (MatchR502 、 R503Time, Ёмкость is200Mei)

Размер корпуса панели управления: 78*48*21 мм Материал: Алюминиевый Чехол

Управление: Пульт дистанционного управления или ключ регистрации

Доставка осуществляется следующим образом:

Инструкции по использованию панели управления:

1.Нажмите кнопку set ненадолго, синий светильник flash, вы можете зарегистрировать ваши отпечатки пальцев., больше пальцев на отпечаток пальцаИли удерживайте, прослушивание музыки означает успешную запись отпечатков пальцев, непрерывную запись,8Секунд для выхода из регистрации. (Ключи могут быть зарегистрированы только100Отпечаток пальца, зарегистрированные отпечатки пальцев сохранены в00Уголок)

2.Нажмите и удерживайте кнопку set, чтобы услышать долгий звук и музыку, инициализация удачная, сброс до заводских настроек.

3.Инфракрасный пульт дистанционного управления (Красный светильник показывает состояние программирования, музыкальный звук показывает успешную работу, пароль по умолчанию: 123456, длина паролей is6position)

3,1.Изменить пароль:*Пароль * 1 * Новый пароль * новый пароль #

3,2.Регистрация отпечатка пальца:*Пароль * 2 * DD #; DDExpress00-02Fingerprint база данных, Altogether3Fingerprint Library, каждая библиотека может быть сохранена 100mei;Выход регистрации нажмите * ключ, or10Exit автоматически в секундах

3,3. Пустой, возврат к заводской стоимости:Пресс:*Пароль* 3 *Пароль#

3,4.Управление режим работы:

Нажмите * пароль * 4*00 # Включите модуль отпечатков пальцев Сенсорный режим ожидания

Нажмите * пароль * 4*01 # выключите модуль отпечатков пальцев Сенсорный режим ожидания (режим постоянной яркости)

3,5.Регулировка времени закрытия реле, нажмите: * пароль * 5 * SS #; SSTime from00-20second, это время закрытия реле, от 0.5reach20second, 00representative0. 5 секунд, default5second.

3,6.Удалите отпечатки пальцев, нажмите: * плотноеКод * 6 * DD#: DDExpress00-02Fingerprint база данных, Altogether3Fingerprint Library 。

3,7.Использование паролей, нажмите: * пароль: реле закрыто, нажмите #: релейный релиз.

4.Использование: когда выбрана Настройка функции2Время позиции, после того, как отпечаток пальца проходит, реле закрыто5Во-вторых (по умолчанию, время изменения пульта дистанционного управления); при выборе1Время позиции, отпечаток пальца закрыт через реле, отпустите реле в то же время.

5.Расширение, Гибкое размещение инфракрасного приемника.

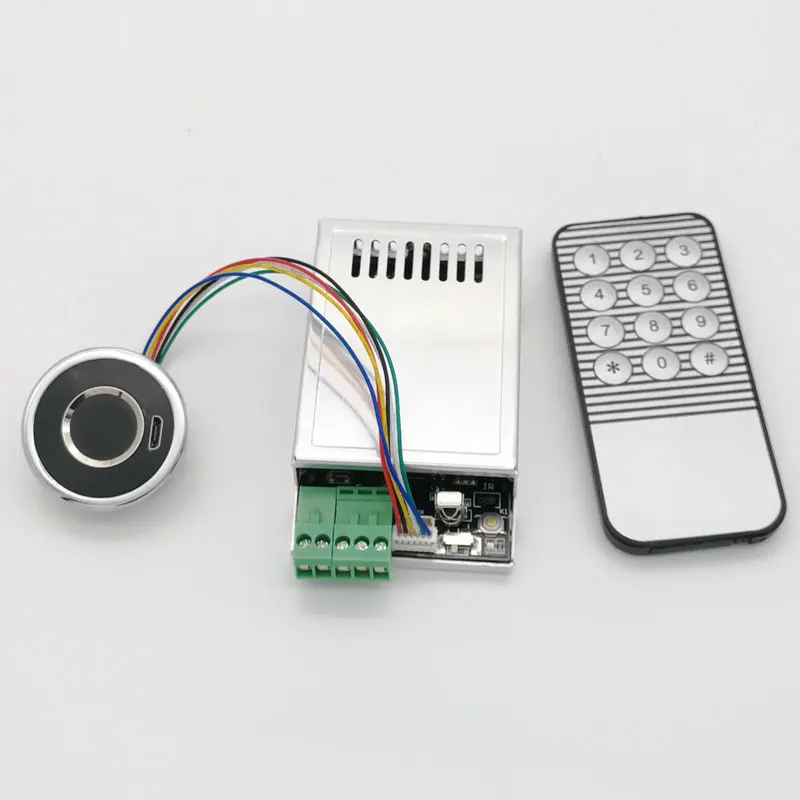

Пульт ДУ выглядит следующим образом:

Если вам нужен пульт дистанционного управления, вы можете связаться с хозяином.

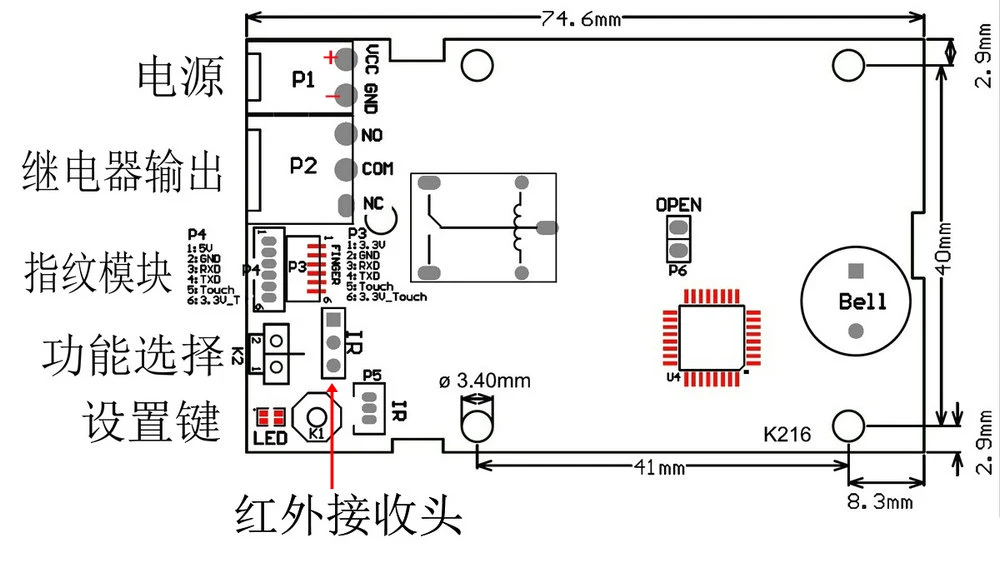

Схема платы внутреннего управления:

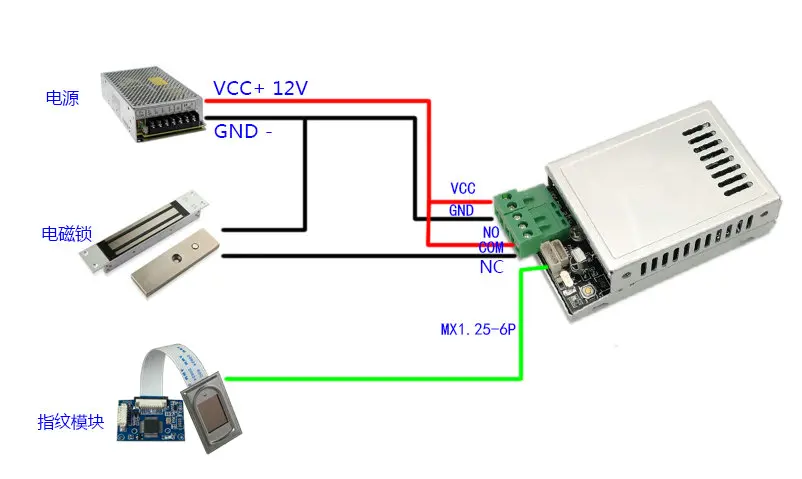

K216A Легенда подключения:
