Описание
Руководство пользователя для платы управления K202
K202 предназначен для низкого энергопотребления, источник питания 12 В постоянного тока, Время Реле можно регулировать, вращая кнопку, Время Реле: 0,5-13 секунд.
Технические параметры:

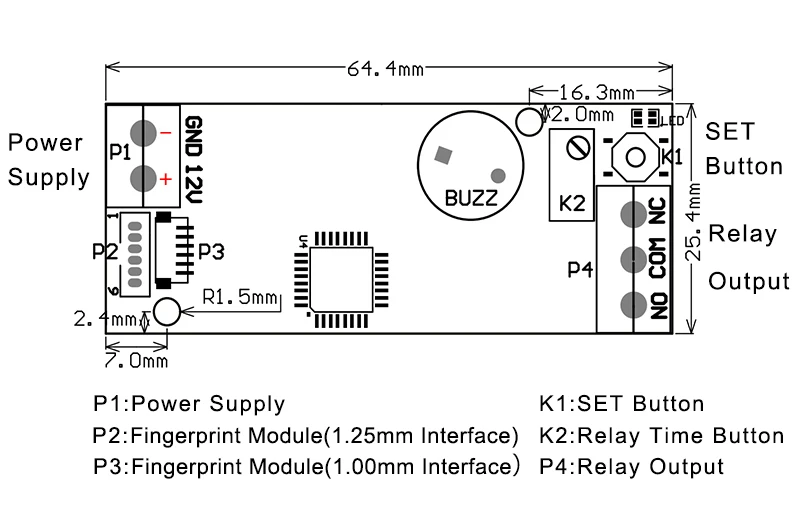

P1: Источник питания: DC12VВыход: реле (макс. Ток: 10А)Ток холостого хода: 15uAЕмкость отпечатков пальцев: 120 шт.Размер: 64,4*25,4 ммP2: MX 1,0 мм пространство 6 Pin отпечатков пальцев Модуль (можно подключить R502, R502-A, R503)P3: MX 1,25 мм пространство 6-контактный переходник с внутренней модуль сканирования отпечатка пальцев (можно подключить R300, R301T, R303, R303T, R305, R306, R307, R501)Инструкции для платы управления:
1. Кнопка установки:Пресс Комплект кнопку, синий индикатор светильник быстро мигать и системы в Регистре состояние, поместите палец на сбора отпечатков пальцев, отпечатков пальцев регистрации успешными в тех случаях, когда слушания музыки. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавить отпечаток пальца больше, подождите несколько секунд.2. Назад к заводскому умолчанию:Нажмите кнопку SET, пока не услышите «Di» длинный звуковой сигнал и музыку, означает, что операция инициализации прошла успешно.3. Время установки реле:Поверните K2, чтобы установить время закрытия реле с 0,5 до 13 секунд. Реле является контактным выходом, переключателем сигнала, без выхода напряжения.4. Применение:Нажмите на палец, реле закрывается после того, как проходит отпечаток пальца, и время закрытия определяется K2. Примечание:1. Все Световые индикаторы выключены в режиме ожидания, и огни включены в рабочем состоянии;2. Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет неправильной после регистрации отпечатка пальца.K202 может использоваться вместе с R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R503 модуль отпечатков пальцевВы можете загрузить руководство пользователя K202 на следующем веб-сайте:
K202 может использоваться вместе сR301T емкостный сенсорный модуль сканирования отпечатка пальцев
https://www.aliexpress.com/item/4000542488544.html?spm=2114.12010611.8148356.3.42b7a23alzJk7y
K202 может использоваться вместе сR307 оптическое устройство для считывания отпечатков пальцев Модуль
https://www.aliexpress.com/item/4000542609939.html?spm=2114.12010611.8148356.5.42b7a23aWP8Vsk
K202 может использоваться вместе сR501 Емкостный сенсорный экранМодуль сканирования отпечатка пальцев
https://www.aliexpress.com/item/4000542699300.html?spm=2114.12010611.8148356.7.42b7a23asGTtGR
K202 может использоваться вместе сR502 Емкостный сенсорный экранМодуль сканирования отпечатка пальцев
https://www.aliexpress.com/item/4000542760053.html?spm=2114.12010611.8148356.9.42b7a23aNWJOQH
K202 может использоваться вместе сR502-A Емкостный сенсорный экранМодуль сканирования отпечатка пальцев
https://www.aliexpress.com/item/4000542727947.html?spm=2114.12010611.8148356.11.42b7a23aEKNsyX
K202 может использоваться вместе сR503 Емкостный сенсорный экранМодуль сканирования отпечатка пальцев
https://www.aliexpress.com/item/4000542797509.html?spm=2114.12010611.8148356.13.42b7a23aLJK7zS
Характеристики
- Бренд
- grow
- Номер модели
- K202
- Power Supply
- DC 12V
- Fingerprint capacity
- 120
- Standby current
- 15uA
- Output
- Relay(Max. current:10A)
- Size
- 64.4*25.4mm
