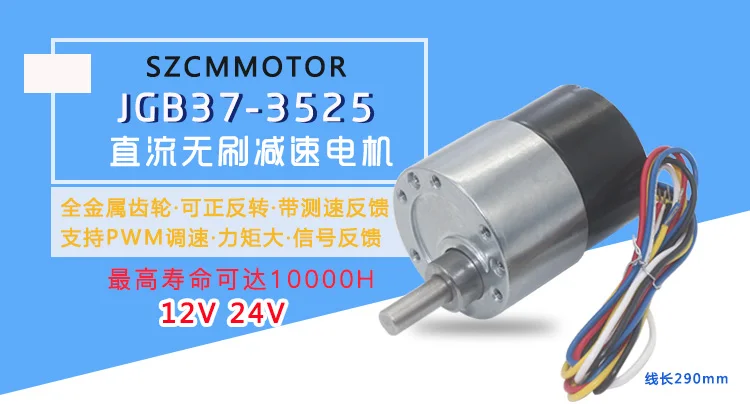

JGB37-3525 бесщеточный мотор постоянного тока долгий срок службы низкий уровень шума может быть положительным и отрицательным сигналом отзывы 12V24V

Описание

НетОписание мотора щетки: GM37-BLDC3525

DC бесщеточный мотор-редуктор наружный диаметр 37 мм этот мотор имеет стабильную жизнь (около 3-5 раз щеточного мотора) широкий диапазон рабочего напряжения, бесщеточный мотор-редуктор, низкий уровень шума, большой крутящий момент, стабильная и надежная производительность, может быть изменена, она также имеет аварийную остановку для отключения питания, регулирования скорости и вывода скоростной линии. Подходит для роботов, механического оборудования, интеллектуальных машин, электростеклоподъемников, электрических дверей, автоматического Вращающегося Оборудования, облаков и так далее.

[Размер внешнего диаметра] ∮37 мм длина линейки в зависимости от длины параметра

【Длина оси] 21 мм

【Диаметр вала] диаметр 6mmD штифт вала

【Напряжение] 12-24 В (нельзя смешивать, то есть 12 В-12 В не может использоваться для 24 В)

【Вес] 160 ~ 180 г или около того разное соотношение снижения скорости различные параметры разный вес

JGB37-3525 бесщеточный мотор постоянного тока долгий срок службы низкий уровень шума может быть положительным и отрицательным сигналом отзывы 12V24V

3525 пятипроводная проводка управления
Черная линия: Подключите отрицательный Полюс источника питания-
Красная линия: Подключите мотор положительный +

Подключите синий провод к отрицательному мотору и немедленно тормозите.

С изображениями черно-белых линий:Коммутационная линия CW/CCW изменяет рулевое управление, соединяя белую линию с черной линией.
Желтая линия: сигнальная линия FG Выводит сигнал холла, а базовый Пульс имеет один сигнал на один оборот.
Синяя линия: PWM ширина импульса скорость линии может быть подключена к 0-5 в ширины импульса регулятор BLDC3650 контроль скорости проводки (контроль скорости питания и питания двигателя независимы).
Подключите синий провод к середине потенциометра
Черная линия: Поделитесь заземлением с источником питания двигателя. Эта линия должна делить один мотор с отрицательным полюсом мотора, а другой может поставить 0 ~ 5 V + полюс.
