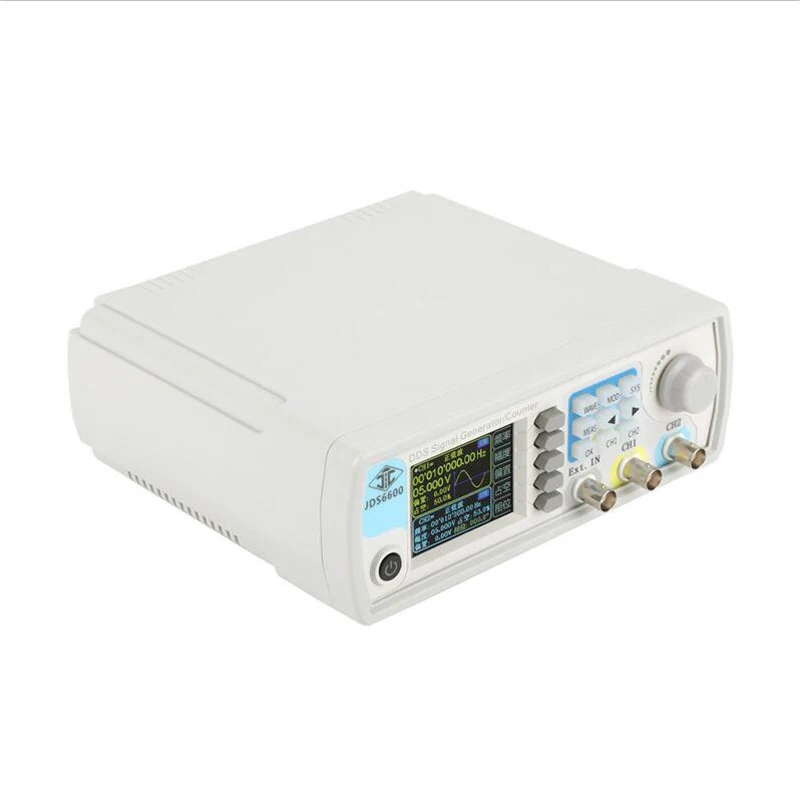

Модель (Дополнительно)
| JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M |
| Синусоида диапазон частот | 0 ~ 15 МГц | 0 ~ 30 МГц | 0 ~ 40 МГц | 0 ~ 50 МГц | 0 ~ 60 МГц |
| Меандр диапазон частот | 0 ~ 15 МГц | 0-25 МГц | 0-25 МГц | 0-25 МГц | 0-25 МГц |
| Треугольники волны Диапазон частот |
| Импульса волны Диапазон частот | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц | 0 ~ 6 МГц |
| Диапазон частот цифровой волны ttl |
| Произвольные диапазон частот |
| Регулировка ширины импульса Диапазон | 100nS ~ 4000 S | 50nS ~ 4000 S | 40nS ~ 4000 S | 30nS ~ 4000 S | 25nS ~ 4000 S |
| Меандр Время нарастания | ≤25ns | ≤15ns | ≤10ns | ≤10ns | ≤10ns |
| Минимальная частота Разрешение | 0.01uHz (0,00000001 Гц) |
| Точность частоты | ± 20ppm |
| Стабильность частоты | ± 1 ppm/3 часа ± 1 ppm/3 часа |
| Сигнала характеристики |
| Тип сигнала | Синус, квадрат, пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная синусоида, КМОП волна, уровень постоянного тока (набор амплитуды постоянного тока путем регулировки смещения), полуволна, полная волна, позитивная лестница волна, анти-лестница волна, шумовая волна, экспоненциальный подъем, экспоненциальная капля, Multi звуковая волна, Symplectic пульс и пульс Lorenz и 60 arbitrarywaveforms |
| Длина волны | 2048 точек |
Сигнала Частота дискретизации | 266MSa/s |
| Сигнала Разрешение по вертикали | 14 битов |
| Синусоида | Подавление гармоник | ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц) |
| Полный коэффициент гармонических искажений | <0.8% (20 Гц ~ 20 кГц, 0 дБм) |
| Квадратная волна и импульсная волна | Выброс | ≤ % |
| Импульса волна | Диапазон регулировки рабочий цикл | 0.1% ~ 99.9% |
| Частичное синусоида | Диапазон регулировки рабочий цикл | 0.1% ~ 99.9% |
| Форма волны пила | Линейность | ≥98% (0,01 Гц ~ 10 кГц) |
| Выход характеристики |
| Синусоида амплитуда диапазон | Частота ≤ 10 МГц | 10 МГц ≤ частота ≤ 30 МГц | 30 МГц ≤Frequency |
| 2mVpp ~ 20Vpp | 2mVpp ~ 10Vpp | 2mVpp ~ 5Vpp |
Квадратная волна, треугольная волна Амплитуда диапазон | Частота ≤ 10 МГц | 10 МГц ≤Frequency ≤25MHz |
| 2mVpp ~ 20Vpp | 2mVpp ~ 5Vpp |
Амплитуда Разрешение | 1mV |
Амплитуда Стабильность | ± 5%/5 часов |
Плоскостность Амплитуда | ± 5% (<10 МГц); ± 10% (> 10 МГц) |
| Выходного сигнала |
Выход Сопротивление | 50Ω±10% (типично) |
| Защита | Все выходы сигнала могут работать в течение 60, когда нагрузка коротка. |
| DC смещение |
Смещение Диапазон регулировки | Выходная амплитуда> 2 в | 0,2 в <выходной диапазон ≤ 2 в | 0 <Выходная амплитуда ≤0, 2 в |
| -9,99 В ~ 9,99 в | -2,5 В ~ 2,5 в | -0,25 В ~ 0,25 в |
| Смещение Разрешение | 0,01 V |
| Фазовые характеристики |
Фазы Диапазон регулировки | 0 ~ 359.9o |
| Фазы разрешение | 0.1o |
| Ttl/CMOS |
| Низкий уровень | <0,3 V |
| Высокий уровень | 1 В ~ 10 в |
| Повышение уровня/время падения | ≤ 20 нс |
| Внешний функции измерения |
| Функция Частотомер | Диапазон измерения частоты | 1 Гц ~ 100 МГц |
| Точность измерения | Время работы ворот 0,01 S ~ 10 s непрерывная регулировка |
| Функция счетчика | Диапазон счета | 0-4294967295 |
| Способ связи | Методы соединения постоянного и переменного тока |
| Метод подсчета | Вручную |
| Вход диапазон напряжения сигнала | 2Vpp ~ 20Vpp |
| Измерение ширины импульса | Разрешение 0,01 US, максимальное измерение 20 s |
| Период измерения | Разрешение 0,01 US, максимальное измерение 20 s |
| Функция развертки |
| Развертки канала | CH1 или CH2 |
| Тип развертки | Линейная развертка, логарифмическая развертка |
| Время развертки | 0,1 s ~ 999,9 s |
| Диапазон настройки | Любая установка между максимальной выходной частотой соответствующей модели начальной точки (0,01 Гц) и конечной точкой |
| Развертки направлении | Вперед, назад и в оба конца |
| Разрыва функция |
| Количество импульсов | 1-1048575 |
| Режим серийной съемки | Руководство взрыв, CH2 взрыв, внешний взрыв (AC), внешний взрыв (DC) |
| Общие характеристики |
| Дисплей | Дисплей типа | 2,4 дюймов TFT цветной ЖК-дисплей |
| Магазин и нагрузки | Количество | 100 |
| Положение | 00-99 (по умолчанию загружается параметр местоположения памяти 00 в качестве включения питания) |
| Произвольная волна | Количество | От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания) |
| Интерфейс | Интерфейс режим | USB для последовательного интерфейса |
| Интерфейс расширения | С серийным интерфейсом уровня ttl для вторичного развития пользователя |
| Связь скорость | Принять стандартный 115200bps |
| Протокол | С помощью командной строки протокол становится открытым |
| Мощность питания | Напряжение диапазон | DC5V±0. 5 V |
| Технологии производства | Технология поверхностного монтажа, масштабные интегральные схемы, высокая надежность, длительный срок службы |
| Быстрое тон | Пользователи могут включать или выключать, установив программу |
| Эксплуатационные характеристики | Все основные операции, ручка непрерывной регулировки |
| Условия окружающей среды | Температура: 0 ~ 40 ℃ Влажность: <80% |
