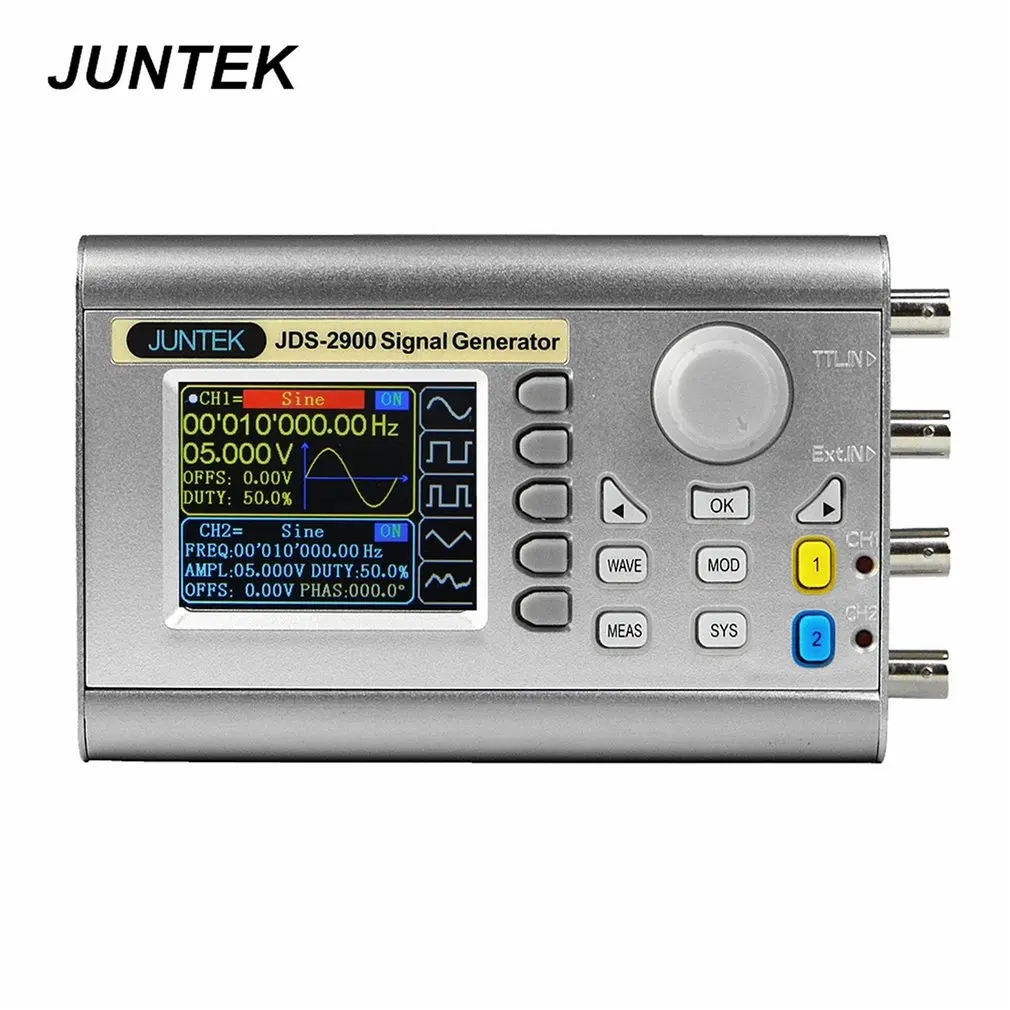

JDS2900-30M 30 МГц генератор сигналов цифровой контроль двухканальный DDS функция генератор сигналов частотомер произвольная волна

Описание

Особенности:
1. высокая перформация: точность частоты до 10 ^ (-6), общий диапазон разрешения частоты составляет 0,01 UHZ, минимальное амплитудное разрешение может достигать 1mV, амплитудный диапазон 2mVpp ~ 20Vpp, рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
2. Импульсный выход: с функцией импульсного выхода поезда, позволяют единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; вперед, назад и круглый путь развертки.
4. Функция измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.
5. Функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.
Описание:
1,60 групп произвольной волны Функция хранения, устройство чтения карт памяти позволяет достичь глубины резкости, каждая группа 2048*14 бит, с блоком питания постоянного тока и переменного тока режимы связи, функции счетчика.
2. Произвольная функция редактирования волн, пользователь может редактировать произвольную волну на ПК и затем скачивать на выход из прибора.
3. С выход защита от короткого замыкания, защита всех выходной сигнал может работать а-ля 60ые под нагрузкой короткого замыкания.
Технические характеристики:
Модель: JDS2900-30M
Синус Частотный диапазон: 0 ~ 30 МГц
Квадратный Диапазон частот: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольная волна fFrequency диапазон: 0 ~ 6 MГц
Диапазон регулировки ширины импульса: 50nS-4000S
Время квадратного подъема: ≤15nS
Разрешение Mininum частоты: 0,01 & микро; Гц (0,00000001 Гц)
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1ppm/3 ч
Сигналов Характеристика:
Форма: Синусоидальная волна, квадратная волна пульсовой волны (регулируемый Рабочий цикл, длительность импульса и время цикла), треугольная волна, Синусоидальная волна, CMOS волна, уровень постоянного тока (регулировка смещения, чтобы установить DC масштаба), средней длины волны, волна, положительным шаг волны, отрицательный шаг волны, волна, индекс, Индекс вниз, звуковая волна, sinc pulse, Lorentz pulse и 60 видов пользовательских форм волны
Длина формы волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Вертикальное разрешение формы волны: 14 бит
Синус:
Подавление гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная волна/импульсная волна:
Перегрузка ≤5%
Пульсовой волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Частичное синусоидальной волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Пилообразный сигнал:
Линейность: ≥98% (0,01 Гц ~ 10 кГц)
Выход:
Диапазон амплитуды синусоидальной волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤30MHz: 2mVpp ~ 10Vpp
30MHz≤Frequency: 2mVpp ~ 5Vpp
Квадратный/треугольный диапазон амплитуды волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤25MHz: 2mVpp ~ 5Vpp
Амплитуда Разрешение: 1mV
Амплитудная стабильность: ± 5%/5 часов
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Выход:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: все выходы сигнала могут работать в условиях короткого замыкания нагрузки в течение 60
Смещение постоянного тока:
Смещения диапазон регулировки:
Амплитуда выхода> 2 V:-9,99 V ~ 9,99 V
0,2 V <>
0 <>
Разрешение смещения: 0,01 в
Трехфазный:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °
Ttl/CMOS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Уровень вверх/вниз время: ≤20ns
Измерение наружных размеров Функция:
Частотомер Функция:
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Точность измерения: время затвора 0,01 S ~ 10 S непрерывная регулировка
Счетчик Функция:
Количество диапазон: 0-4294967295
Режим соединения: режимы соединения постоянного и переменного тока
Подсчитывая режим: Инструкция по эксплуатации
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: 0.01us разрешение, максимальное измерение 20 s
Измерение цикла: 0,01 US разрешение, максимальное измерение 20 s
Частота развертки Функция:
Канал частоты развертки: CH1 или CH2
Частота развертки Тип: Линейная развертка, логарифм развертки
Время развертки частоты: 0,1 с ~ 999,9 с
Диапазон установки: начальная точка (0,01 Гц) и конечная точка задаются произвольно между максимальной выходной частотой соответствующих моделей
Частота развертки направление: портативными устройствами, туда и обратно
Burst Функция:
Импульсный номер детали: 1-1048575
Режим серийной съемки: ручной серийной съемки, CH2 серийной съемки, внешней серийной съемки (AC), внешней серийной съемки (DC)
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка:
Количество: 100 групп
Расположение: 00 до 99 (мощность по умолчанию 00 место хранения параметров)
Количество произвольных волн: от 1 до 60, в общей сложности 60 групп (мощность по умолчанию 15 групп)

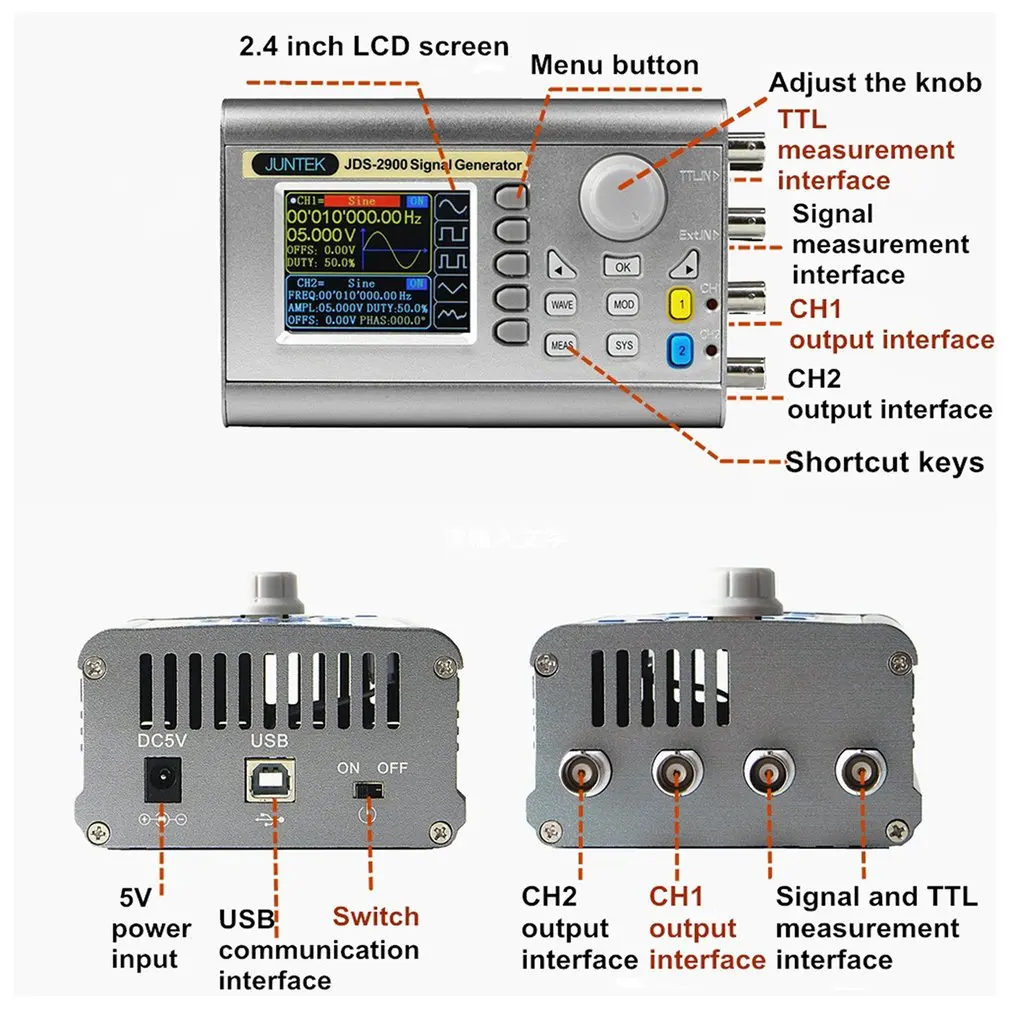

Интерфейс:
Режим интерфейса: USB-последовательный интерфейс
Расширенный интерфейс: последовательный порт с режимом уровня ttl для вторичного развития пользователя
Скорость связи: стандарт 115 200 бит/с
Протокол связи: использование режима командной линии, раскрытие протокола
Напряжение диапазон: DC 5 V + 0,5 V
Производственный процесс: поверхностного монтажа, крупномасштабной интегральной схемы, высокая надежность, длительный срок службы
Совет: пользователи могут включать или выключать через настройки программы
Рабочие характеристики: все ключевые операции, ручка непрерывной регулировки
Условия окружающей среды: температура (0-40 с), влажность (<80%).
Тип: США, ЕС, Великобритания, Австралия (опционально)
Размер: 143x95x54 мм/5,63x3,74x2,13 дюйма
Вес: 408 г/14,28 унций
Цвет: серебро
Посылка информации:
Размер посылка: 210x150x75 мм
Вес посылка: 800 г/28 унций
Общая посылка

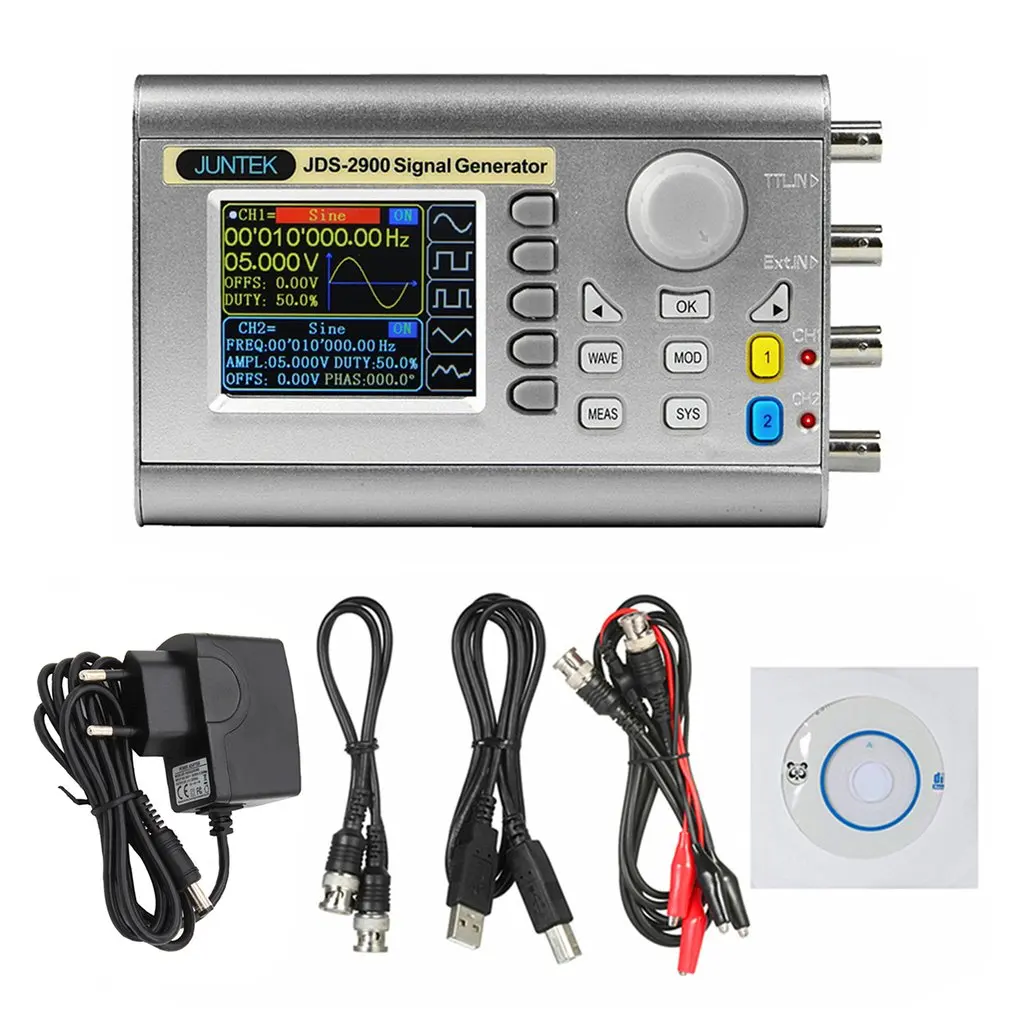

Посылка включает в себя:
1 x JDS2900 генератор сигналов
1 x Мощность адаптер
USB кабель (1 шт.);
1 x Q9-Q9 кабель
Зажим для кабеля Q9-1 шт.
1 х CD <>
<>

<>
<>
<>
<>
