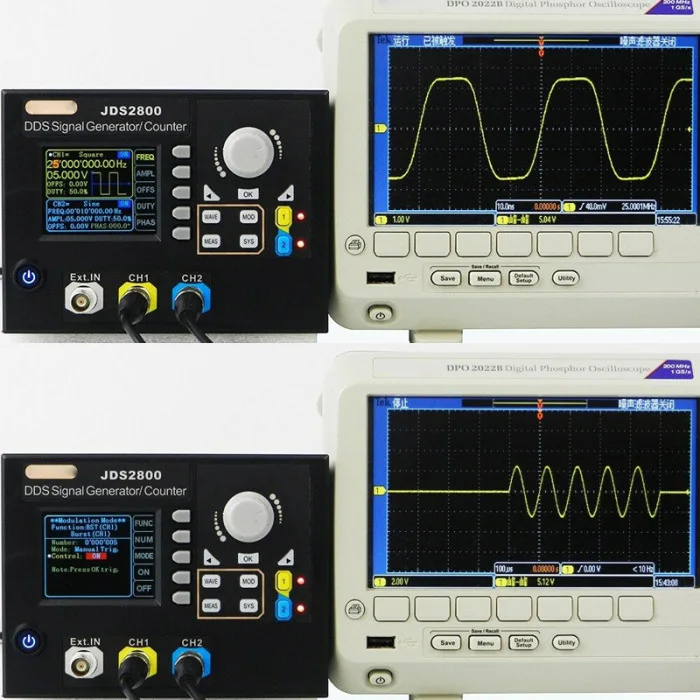

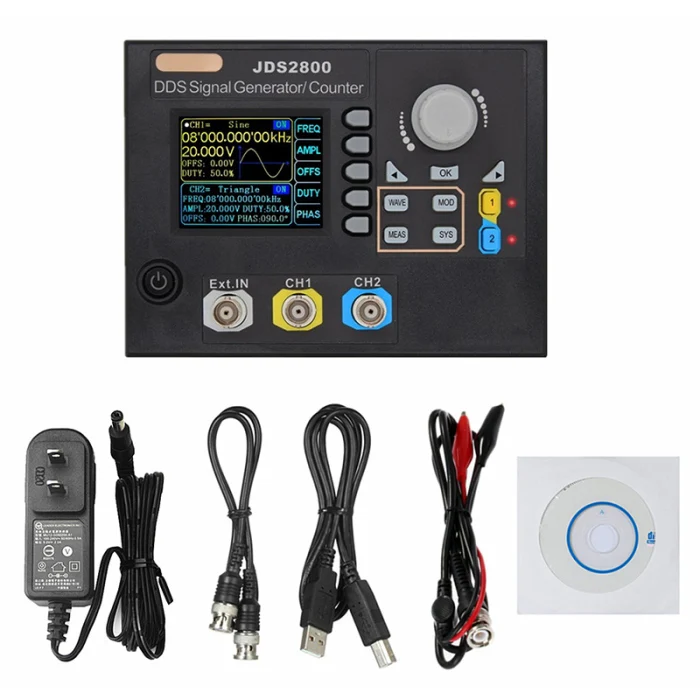

JDS2800 60 МГц генератор сигналов цифровой контроль двухканальный DDS произвольный частотомер JDH99

Описание:
JDS2800 60 МГц двухканальный функциональный генератор сигналов сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор произвольной формы, генератор импульсов, развертки, счетчик и частотомер, и т. Д. инструмент принимает технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.
Обратите внимание:
Фактический товар может иметь логотип, пожалуйста, свяжитесь с нами, если вы хотите знать, пожалуйста, не Торгуйте, если вы возражаете.

Особенности:

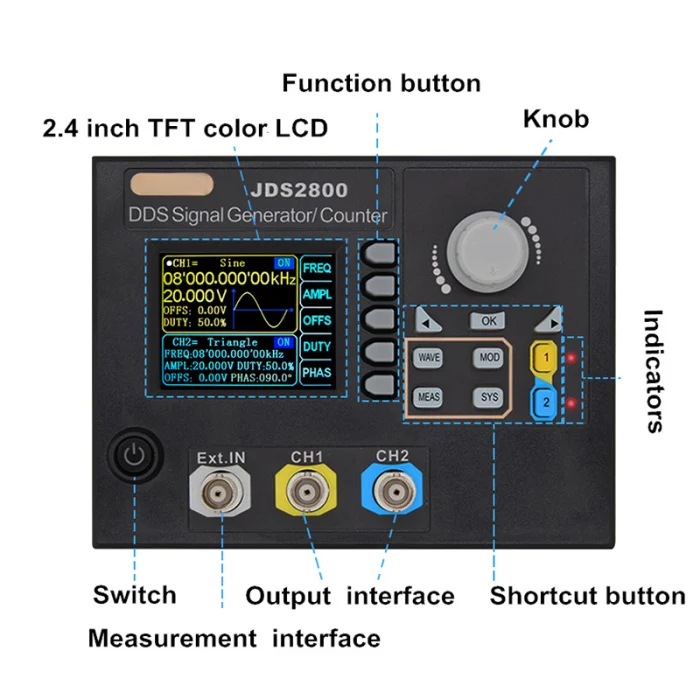

1. Принять 320*240 2,4 дюймовый TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2; возможность воспроизводить шаблоны пользовательской формы волны;
2. Используйте Мягкие силиконовые клавиши вместо традиционных накладных клавиш, высокая чувствительность и удобство в эксплуатации;
3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и 14 битное вертикальное разрешение;
4. Полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница;
5. Большое улучшение для производительности квадратных волн, квадратный диапазон частот до 25 МГц без искажений;
6,60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит;
7. Высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 UHZ;
8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;
9. Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%;
10. Функция развертки: функции линейной развертки и логарифмической развертки; 0,1 s-999,9 s Время развертки; направления вперед, назад и круглые поездки;
11. С импульсными поездами функция серийного вывода: позволяет единичному выходу 1 ~ 1048575 произвольных импульсных поездов;
12. Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; 1 Гц ~ 100 МГц Частотный диапазон;
13.-9,99 В ~ 9,99 в диапазон смещения постоянного тока, разрешение смещения: 0,01 в;
14. С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;
15. Функция хранения: может хранить 100 групп параметров, заданных пользователем и извлекать в любое время; функция счетчика: с режимами соединения постоянного и переменного тока;
16. Функция произвольного изменения волн: пользователь может изменить произвольную волну на ПК, а затем загрузить для вывода с инструмента.
17. Функция связи: ПК может использоваться для управления прибором.
18. С выходной защитой от короткого замыкания: весь выходной сигнал может работать 60 с под нагрузкой короткого замыкания.
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Квадратный Диапазон частот: 0 ~ 25 МГц
Треугольный Диапазон частот: 0 ~ 25 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольный диапазон частот волны: 0 ~ 6 МГц
Время квадратного подъема: ≤10nS
Диапазон регулировки ширины импульса: 25nS-4000 S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h
Сигналов Технические характеристики:
Форма волны: Синусоидальная, квадратная, треугольная, импульсная (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, Полуволновая, полноволновая, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.
Вертикальное разрешение формы волны: 14 бит
Частота дискретизации формы волны: 266 MSa/s
Длина формы волны: 2048 точек
Синусоидальное подавление: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Синусоидальное полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратный и импульсный перепад (квадратный): ≤5%
Квадратный и импульсный диапазон (импульсный): 0,1-99.9%
Линейность волны рампы: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитуда диапазон: частота <10 МГц, 0-20VPP; частоты> 10 МГц, 0-10Vpp.
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 5%/5 ч
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: короткое замыкание 60 S не будет повреждено
DC офсетной печати:
Диапазон регулировки смещения: амплитуда выхода> 2 V,-9,99 V ~ 9,99 V; 0,2 VРазрешение смещения: 0,01 в
Фазы Технические характеристики:
Диапазон регулировки фазы: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 в
Время подъема уровня/падения: ≤20ns
Внешние функции измерения:
Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция частотомера-Точность измерения: время затвора непрерывно регулируется между 0,01 S ~ 10 s
Функция счетчика-область подсчета: 0-4294967295
Режим счетчика с функцией соединения: 2 режима соединения, постоянный ток и переменный ток
Функция счетчика-режим подсчета: ручная работа
Диапазон напряжения входного сигнала: 2-20 Vpp
Измерение ширины импульса: 0,01 US (разрешение), 20 s (максимальное время измерения)
Измерение периода: 0,01 US (разрешение), 20 s (максимальное время измерения)
Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: линейный развертки, бревна развертки
Время развертки: 0,1 с ~ 999,9 с
Диапазон настройки: произвольно устанавливается между начальной и стоп-точками
Направление развертки: вперед, назад и круглый ход
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: от 00 до 99 (извлечение 00 размещенных данных в состоянии увеличения по умолчанию)
Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию повышение 15 групп)

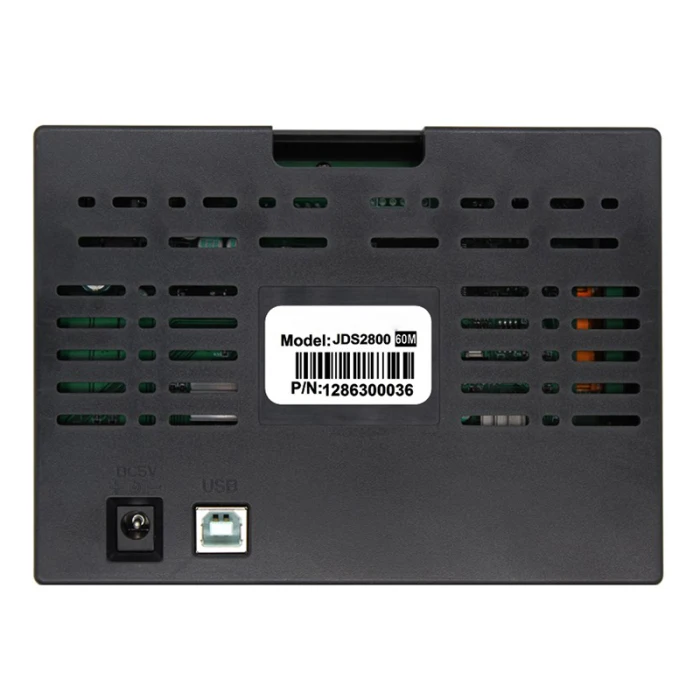

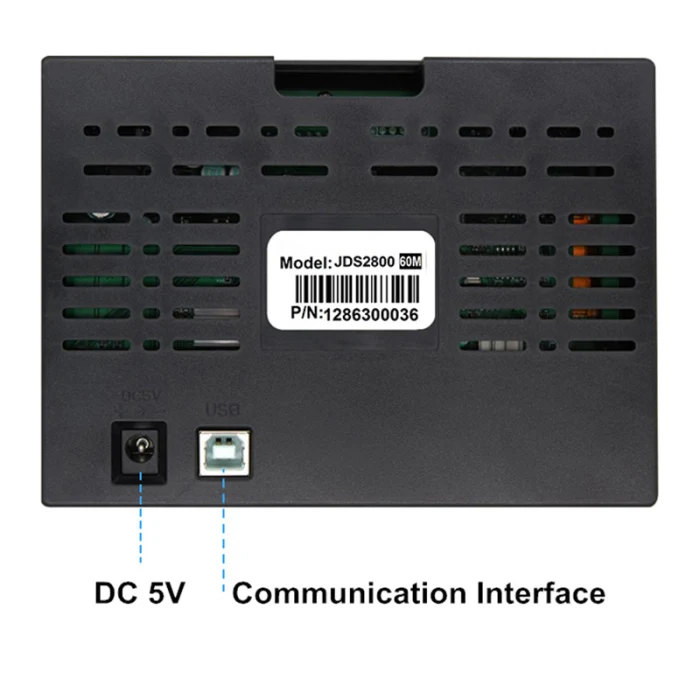

Режим интерфейса: USB-последовательный интерфейс
Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.
Скорость связи-принять стандарт: 115200 бит/с
Протокол связи-принять команду: режим линии, открытый протокол
Источник питания: DC 5 В ± 0,5 В
Рабочие характеристики: Полная кнопка работы, регулятор непрерывной регулировки
Вес: около 275 г

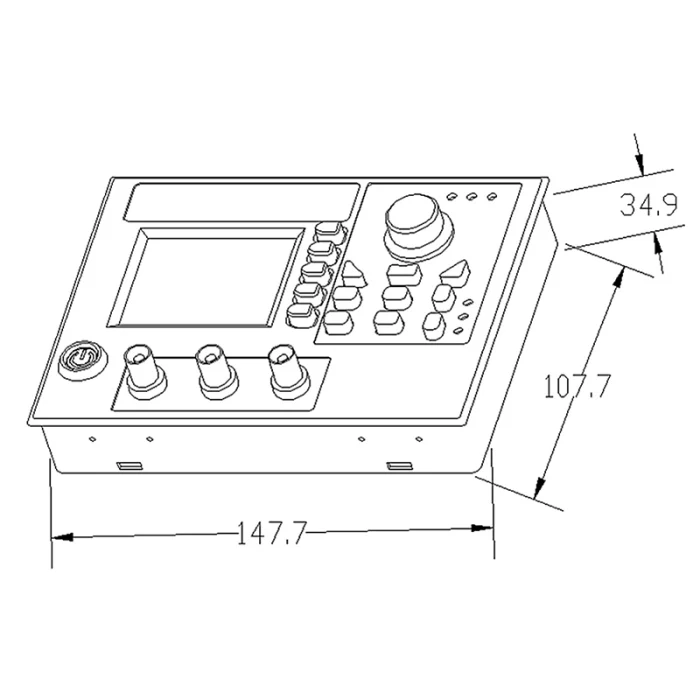

Размер: около 147,7*107,7*34,9 мм
Руководство и компьютерное программное обеспечение ссылки для загрузки:
Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator
