JDS2800-15M 15 МГц генератор сигналов цифровой контроль двухканальный DDS функция генератор сигналов частотомер произвольная волна

Описание

JDS2800-15M 15 МГц генератор сигналов цифровой контроль двухканальный DDS функция генератор сигналов частотомер произвольная волна

Особенности:
1. дисплей: принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2; полностью независимый двухканальный выход, синхронизация работы и регулируемая фазовая разница; возможность воспроизводить шаблоны пользовательской формы волны.
2. высокая производительность: точность частоты до 10 ^ (-6) величина, общий диапазон разрешения частоты составляет 0,01 UHZ; минимальное амплитудное разрешение может достигать 1МВ, амплитудный диапазон 2mVpp ~ 20Vpp; рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки составляет 0.1%.
3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; вперед, назад и круглый путь развертки.
4. функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц; диапазон смещения-9,99 В ~ 9,99 В постоянного тока, разрешение смещения: 0,01 в; Диапазон выходного сигнала CMOS 0 ~ 10 в; позволяет единичному выходу 1 ~ 1048575 произвольных импульсных поездов.
5. Функция хранения: 60 групп произвольной функции хранения волн, глубина памяти каждой группы составляет 2048*14 бит; может хранить 100 групп параметров, заданных пользователем и извлекать в любое время.

Описание:
1. Двухканальный генератор сигналов серии DS2800 сочетает в себе несколько функций в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертки, счетчик и частотомер и т. Д.
2. Используйте Мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобно для работы, с режимами соединения постоянного и переменного тока, функцией счетчика; Выходная защита от короткого замыкания; функция связи.
3. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Технические характеристики:
Модель: JDS2800-15M
Синусоидальный Диапазон частот: 0 ~ 15 МГц
Квадратный Диапазон частот: 0 ~ 15 МГц
Треугольный Диапазон частот: 0 ~ 15 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольной волны: 0 ~ 6 МГц
Диапазон регулировки ширины импульса: 100nS-4000S
Время квадратного подъема: ≤25nS
Разрешение Mininum частоты: 0,01 & микро; Гц (0,00000001 Гц)
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3 h

Сигналов Характеристика:

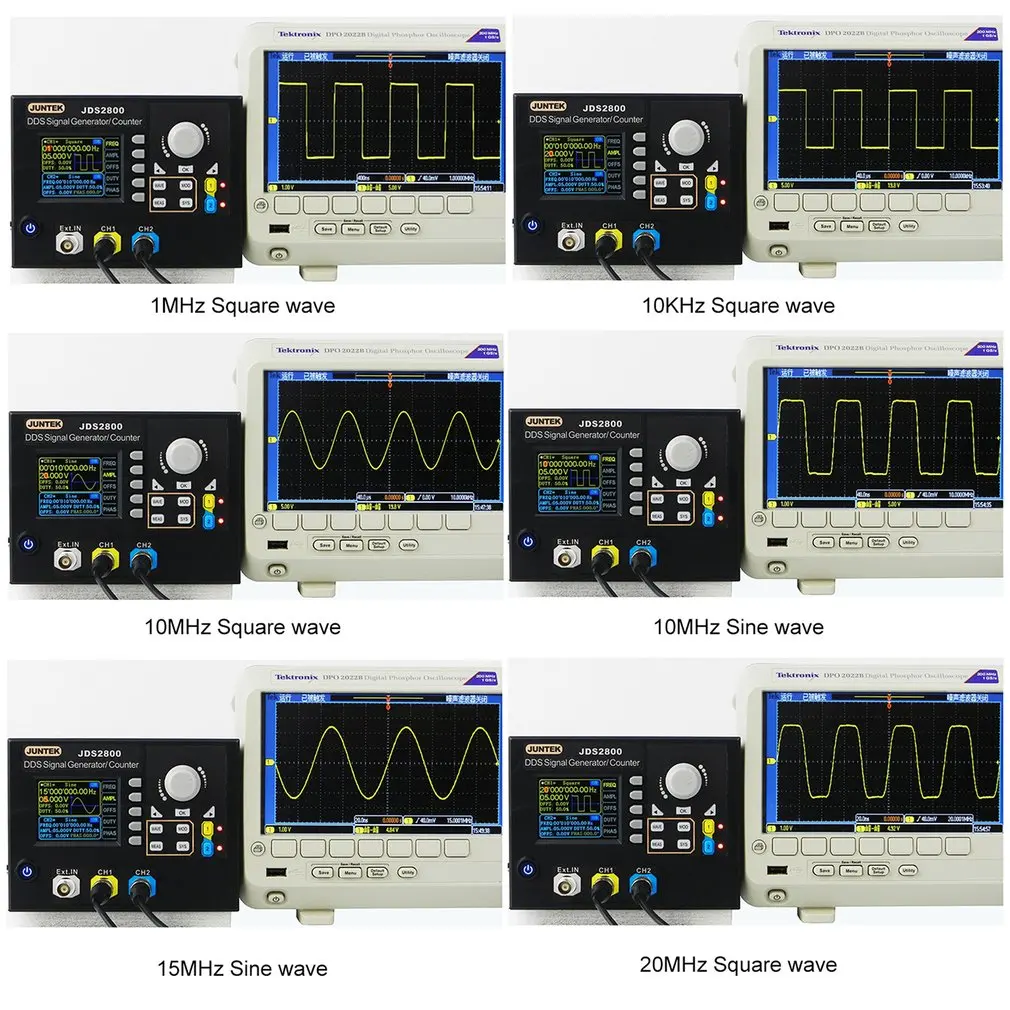

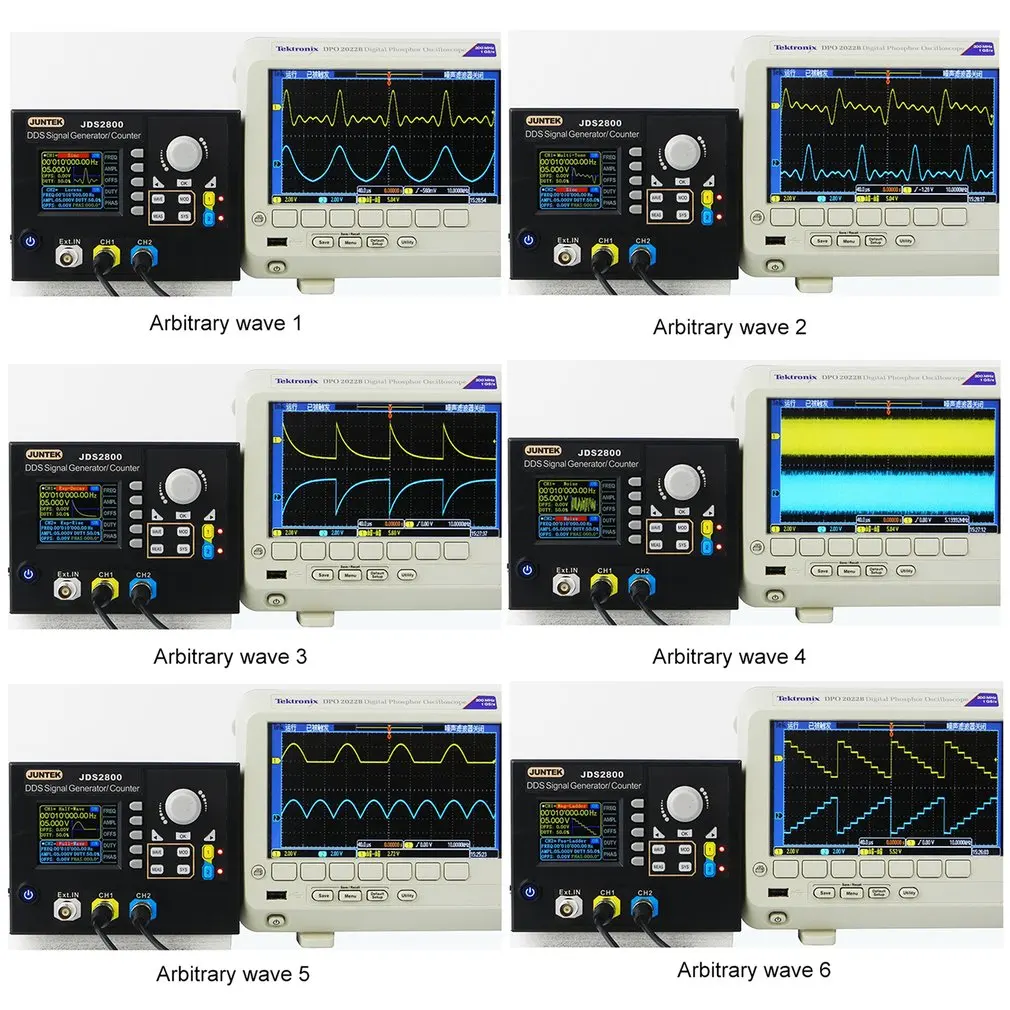

Форма волны: Синусоидальная волна, квадратная волна, импульсная волна (регулируемый Рабочий цикл, ширина импульса и время цикла), треугольная волна, частичная Синусоидальная волна, CMOS волна, уровень постоянного тока (регулировка смещения для установки силы постоянного тока), половина волны, полная волна, положительный шаг волны, отрицательный шаг волны, шум волны, индекс вверх, Индекс вниз, звуковая волна, sinc pulse, Lorentz pulse и 60 видов пользовательских форм волны
Длина формы волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Вертикальное разрешение формы волны: 14 бит
Синус:
Подавление гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная волна/импульсная волна:
Перегрузка ≤5%
Пульсовой волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Частичное синусоидальной волны:
Диапазон регулировки коэффициента нагрузки: 0.1% ~ 99.9%
Пилообразный сигнал:
Линейность: ≥98% (0,01 Гц ~ 10 кГц)

Выход:
Диапазон амплитуды синусоидальной волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤30MHz: 2mVpp ~ 10Vpp
30MHz≤Frequency: 2mVpp ~ 5Vpp
Квадратный/треугольный диапазон амплитуды волны:
Частота ≤10MHz: 2mVpp ~ 20Vpp
10MHz≤Frequency≤25MHz: 2mVpp ~ 5Vpp
Амплитуда Разрешение: 1mV
Амплитудная стабильность: ± 5%/5 часов
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Сигналов Выход:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: все выходы сигнала могут работать в условиях короткого замыкания нагрузки в течение 60

Смещение постоянного тока:
Смещения диапазон регулировки:
Амплитуда выхода> 2 V:-9,99 V ~ 9,99 V
0,2 V<>
0 <>
Разрешение смещения: 0,01 в
Трехфазный:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °
Ttl/CMOS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1 V ~ 10 V
Уровень вверх/вниз время: ≤20ns
Измерение наружных размеров Функция:
Частотомер Функция:
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Точность измерения: время затвора 0,01 S ~ 10 S непрерывная регулировка
Счетчик Функция:
Диапазон подсчета: 0-4294967295
Режим соединения: режимы соединения постоянного и переменного тока
Подсчитывая режим: Инструкция по эксплуатации
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: 0.01us разрешение, максимальное измерение 20 s
Измерение цикла: 0,01 US разрешение, максимальное измерение 20 s
Частота развертки Функция:
Канал частоты развертки: CH1 или CH2
Тип развертки частоты: линейный развертки, логарифм развертки
Время развертки частоты: 0,1 с ~ 999,9 с
Диапазон установки: начальная точка (0,01 Гц) и конечная точка задаются произвольно между максимальной выходной частотой соответствующих моделей
Направление частотной развертки: вперед, назад, вперед и назад

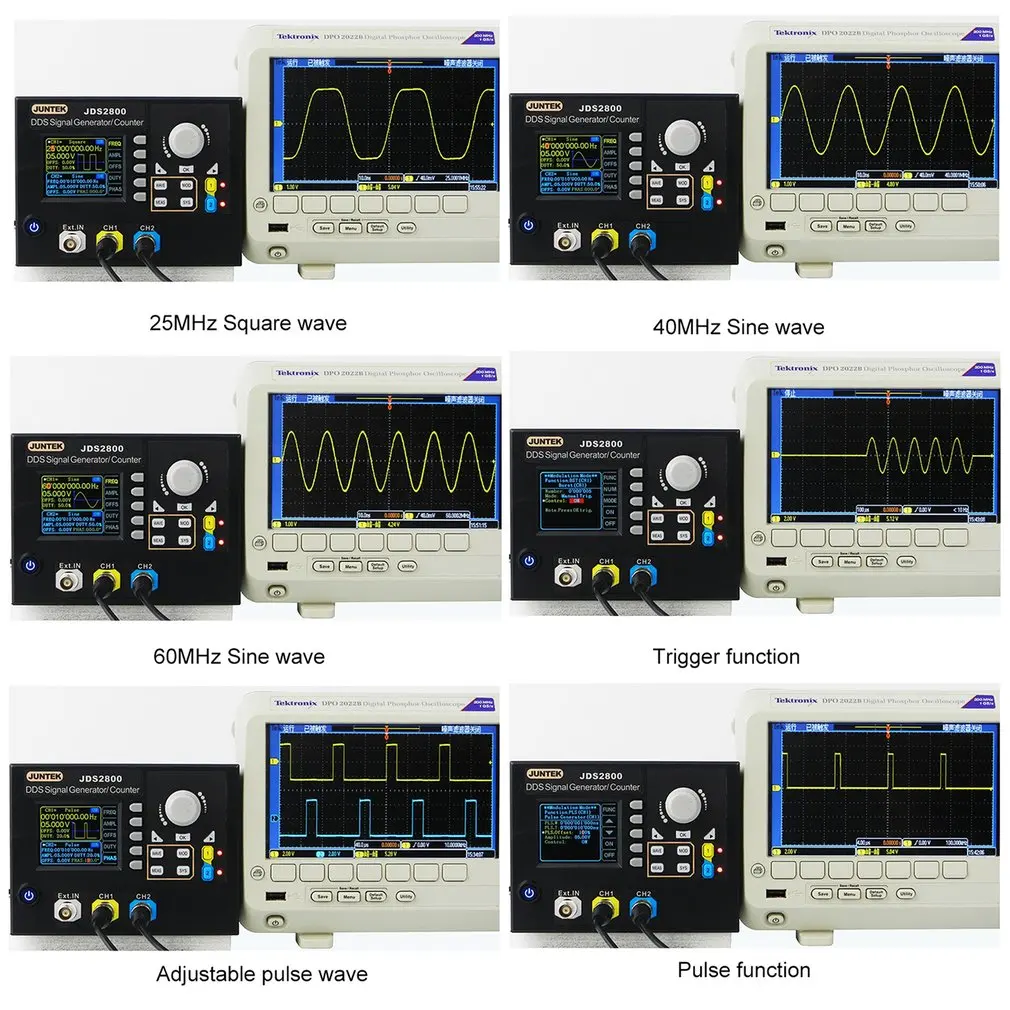

Burst Функция:
Количество импульсов: 1-1048575
Режим серийной съемки: ручной серийной съемки, CH2 серийной съемки, внешней серийной съемки (AC), внешней серийной съемки (DC)
Общие технические параметры:
Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка:
Количество: 100 групп
Расположение: от 00 до 99 (питание по умолчанию 00 параметров местоположения хранения)
Количество произвольных волн: от 1 до 60, в общей сложности 60 групп (мощность по умолчанию 15 групп)
Интерфейс:
Режим интерфейса: USB-последовательный интерфейс
Расширенный интерфейс: последовательный порт с режимом уровня ttl для вторичного развития пользователя
Скорость связи: стандарт 115 200 бит/с
Протокол связи: использование режима командной линии, раскрытие протокола
Диапазон напряжения: 5 В + 0,5 В постоянного тока
Процесс производства: процесс поверхностного монтажа, масштабная интегральная схема, высокая надежность, длительный срок службы
Совет: пользователи могут включать или выключать через настройки программы
Рабочие характеристики: все ключевые операции, ручка непрерывной регулировки
Условия окружающей среды: температура (0-40 с), влажность (<80%).
Тип: США, ЕС, Великобритания, Австралия (опционально)
Размер: 147,7x107,7x34,9 мм/x дюйма
Цвет: черный
Посылка информации:
Размер посылка: 210x150x75 мм
Вес посылка: 600g/21 oz
Общая посылка
Посылка включает в себя:
1 х JDS2800 генератор сигналов
1 x Мощность адаптер
USB кабель (1 шт.);
1 x Q9-Q9 кабель
Зажим для кабеля Q9-1 шт.
1 х CD <>
<>
