Описание

Комплект: JDS2022A + P4060 (100:1/2KV 60 MHz высоковольтный зонд)

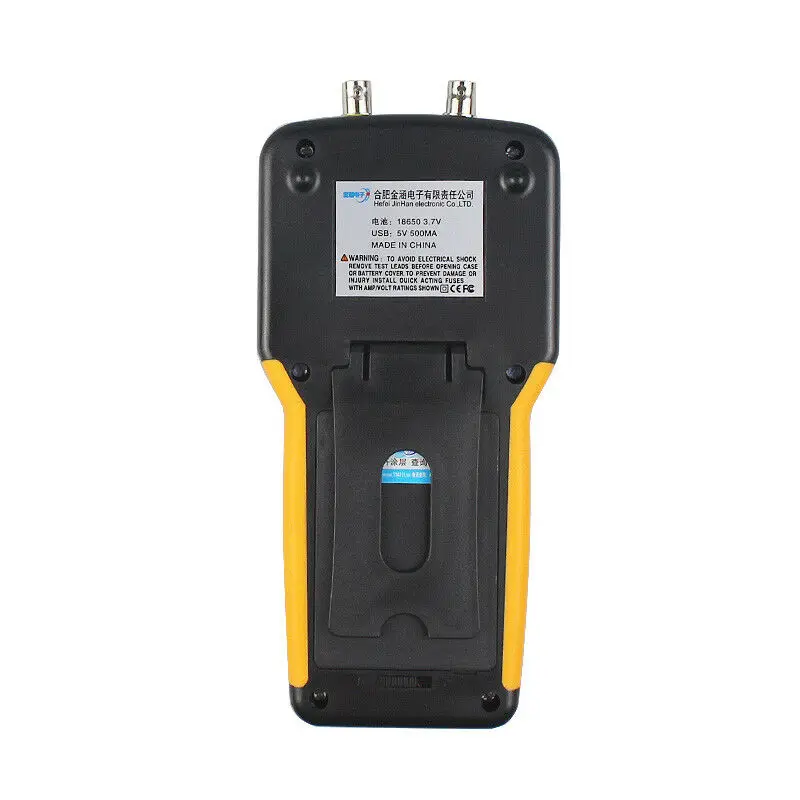

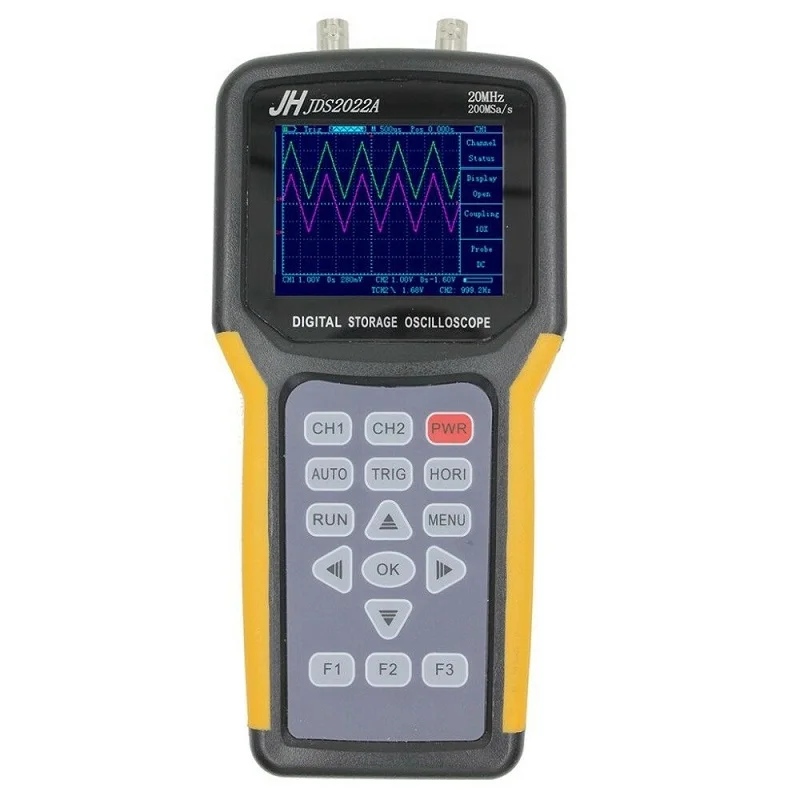

JDS2022A

Вход

Входное соединение переменного тока, постоянного тока

Канал 2

Режим отображения X-Y; Y-T

Входной импеданс 1 МОм 25pF

Максимальное входное напряжение 40 В (зонд X1); 400 В (зонд X1); 2000 в (зонд X100)

Затухание зонда 1X, 10X

Настройка затухания 1X, 10X, 100X

Обнаружение сигнала системы

Метод выборки в режиме реального времени, произвольный пробоотборник

Глубина хранения 4 K (2 K на канал)

Режим выборки, пиковое Обнаружение

Вертикальной системы

Вертикальной чувствительностью 10 мВ-5 вольт постоянного тока (зонд 1X) 100 мВ-с алюминиевой крышкой, 50В (зонд 10X) (1, 2,5, 5 шаговый двигатель)

Вертикальная Точность +/-3%

Разрешение по вертикали 8bit

Пропускной способностью 20 МГц

Горизонтальные системы

Частота дискретизации в реальном времени 200 MSa/s на канал

Горизонтальный диапазон сканирования 10nS/div-5S/div

Система запуска

Режим автоматический, нормальный и одиночный

Тип поднимающегося края, падающий край

Автоматическая поддержка обнаружения (50 Гц-40 МГц)

Математическая работа CH1 + CH2, CH1-CH2, CH2-CH1

Измерительная система

Измерение курсора поддерживает время и напряжение

Метод измерения вручную

Измерение пикового значения и частоты

Оборудование

Экран 3,2 дюймов, 16 бит истинный цвет, TFT, 320*240

Батарея 2000 + мА литиевая батарея (поддержка 5 часов непрерывной работы)

Размер 202*100*35 (мм)
