Описание
Микроволновый источник сигнала развертки, простой генератор радиочастотного сигнала, range35MHz-4.4GHz частоты, Минимальный шаг 1 кГц, UseADIOfficial программное обеспечение управления веб-сайтом, Бесплатная установка привода.Съёмки в натуральную величину,Спот готовой продукции, прямой удар.
1. Может принять микропорт прямого питания, он также может быть подключен внешне в положении ядра пирсинга capacitor5vотдельный источник питания, внешний use5V время питания, поставить индуктивность на верхней панели управления l1take down.
2. используйте программное обеспечение для управления веб-сайтом ADIOfficial, USBOral Используйте микроинтерфейс, кабель для передачи данных обычного мобильного телефона может подключить устройство к компьютеру для использования. точечный выход частоты, выход развертки или выход скока частоты также доступен.
3.Широкополосного доступа в комплекте,Пара дифференциальных выходных портов 。Одиночный конечный выход, подключение другого порта 50ohmsmaload может 。
4. разъем выходного порта isSMA, наружное винтовое отверстие, 5 в разъем питания-это сквозной основной конденсатор (Не используйте внешний разъем 5В питания, прямое использование usbthe источник питания, предоставленный портом, может работать нормально).
5. Источник питания индикатора RedLEDLight, блокировка индикатора greenLEDIndication.

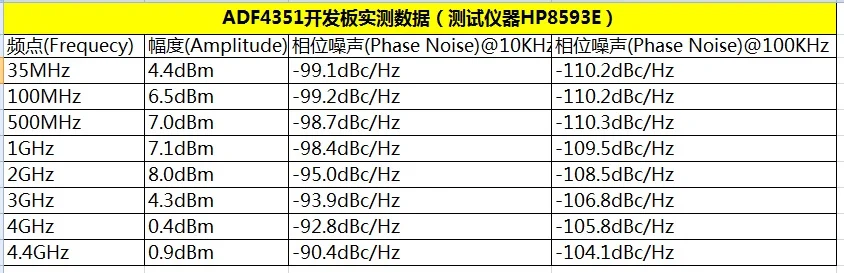

Один. Характеристики источника сигнала развертки
1. Частотный диапазон: 35mhz-4.4gh 。
2. Уровень выходной мощности:-1,5 дБм-+ 7 дбмварьируется с частотой.
3. Режим работы: компьютерный диск программного обеспечения или микрокомпьютер с одним чипом 。
4. Структура: верхняя монтажная плата-это плата управления, нижняя экранирующая коробка из алюминиевого сплава-модуль генератора сигналов.
Внешний эталонный выход используется для подключения опорных сигналов с лучшей производительностью, чтобы улучшить индекс источника сигнала. Он может работать нормально, если не подключен.
При использовании компьютерного управления, нет необходимости поставлять питание через ядро конденсатора, usbпорт питания может сделать модуль работать нормально. при использовании одночипового микрокомпьютера для управления, он может использовать подключаемый блок питания, он также может питаться от через основной конденсатор, напряжение питанияJust5V。
На правой стороне модуля находится пара дифференциальных выходных портов сигнала, частота сигнала двух выходных портов одинаковая, противоположная фаза 。
Два 、 Применение метод
1、 Компьютерное программное обеспечение драйвера
(1) Установите программное обеспечение драйвера источника сигнала, software Software программное обеспечение, никаких дополнительных драйверов не нужно устанавливать. Установленный интерфейс показан на рисунке ниже.
(2) UseMicroUsbMobile подключение для передачи данных moduleUSBmouth, и подключение USB рта, когда кабель правильно подключен, красный на панели управления ledlampd1он будет часто светиться., этот shows5vнормальный источник питания.
(3) Нажмите на левую сторону управления программным обеспечением Interface adf4351, правой кнопкой мыши выберите плату USB (зеленый), кликните, компьютер автоматически подключится к модулю. если модуль правильно подключен к компьютеру, Красный шрифт в левом нижней части загорится зеленым цветом, и подсказка, что модуль подключен правильно.

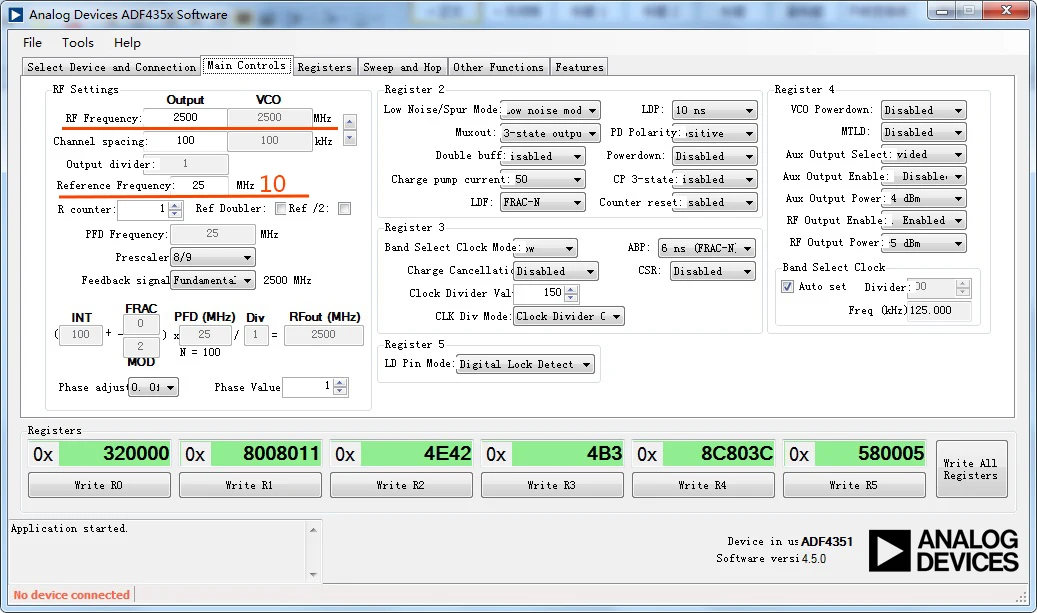

(4) после того, как соединение между модулем и компьютером является нормальным, переключите страницу программного обеспечения на страницу page2page (основные элементы управления), как показано на рисунке ниже. частота defaultReference 25 mhzэталонная частота изменяется to10MHz, частота takeRF изменяется на выходную частоту, которую мы хотим, по умолчанию is2500MHz Выходная частота, которая is2.5GHz 。 после завершения этих двух настроек другие параметры не должны быть Комплект 。 нажмите на нижний правый угол программного обеспечения, напишите Все регистры, программное обеспечение будет передавать данные в модуль, зеленый на панели модуля будет часто светиться., это означает, что модуль был заблокирован нормально, выводим Частотный сигнал, который мы устанавливаем. вы можете использовать осциллограф или анализатор спектра для проверки формы сигнала или спектра выходного сигнала.
2Привод микрокомпьютера с одним чипом
(1) модуль питания 。 при использовании микрокомпьютера с одним чипом для управления, модуль питания 2 вида методов, один должен обеспечить положительный через сердечник прокалывающий конденсатор на левой стороне module5vпрямой ток, второй, через кабель arrangement5V линия питания 。 вы можете определить, какая линия проходит через идентификацию, расположенную на панели управления 5В шнур питания, какая линия isGND 。 определение вставки строк (двухрядная)
NULL MUXOUT CLK DATA LE
GND 5 V LD DBRF CE
(2) Подключение линии данных модуля. Данные, управляемые MCU только needs3Root линии данных, разделяемые CLK/данные/эти три линии данных соединены с соответствующими контактами одночипового микрокомпьютера.
(3) пишем контрольное слово. модуль должен написать контрольное слово для нормальной работы, через наш “4351. C ”код, предоставленный в файл, может успешно написать контрольное слово, код уже inC51Test на одночиповом микрокомпьютере, контрольное слово может быть записано нормально. или используйте ourstm32нижний драйвер версии MCU, он может осуществить контроль одночипового микрокомпьютера к модулю.

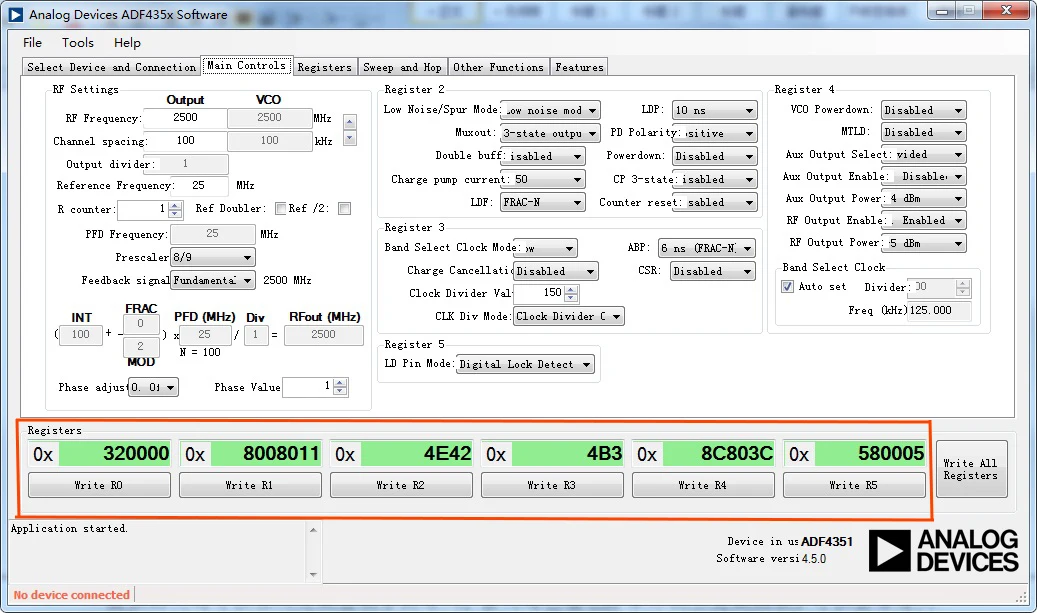

(4) расчет контрольного слова. контрольное слово компьютера может beADF435x_v4_5_0.exeCalculated программным обеспечением, как показано на рисунке ниже, является контрольным словом, рассчитанным программным обеспечением. изменение значения соответствующего Регистра в значение, рассчитанное программным обеспечением, может завершить настройку нового параметра 。Будьте внимательны: порядок регистрации, он должен быть написан firstR5, Re writeR4, напишите в successionR0. Пожалуйста, обратите внимание при смене параметров.
