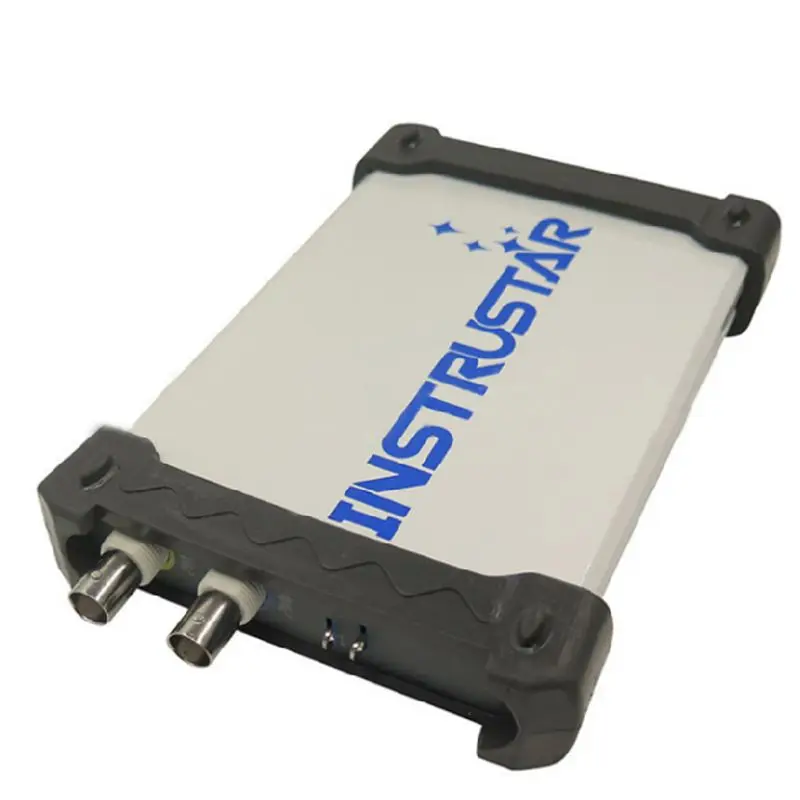

ISDS205A 3 в 1 Многофункциональный 20 м анализатор полосы пропускания спектра+ регистратор данных+ ПК USB Ручной виртуальный цифровой осциллограф

100% Новинка и высокое качество

Особенности:

3 в 1 Многофункциональный, с функцией s цифрового осциллографа, анализаторов спектра и регистратора данных.

Хорошо спроектированная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, переменная поддержка X, Y и X, Y переменная схема двухканального виртуального осциллографа, анализатор спектра и регистратор данных.

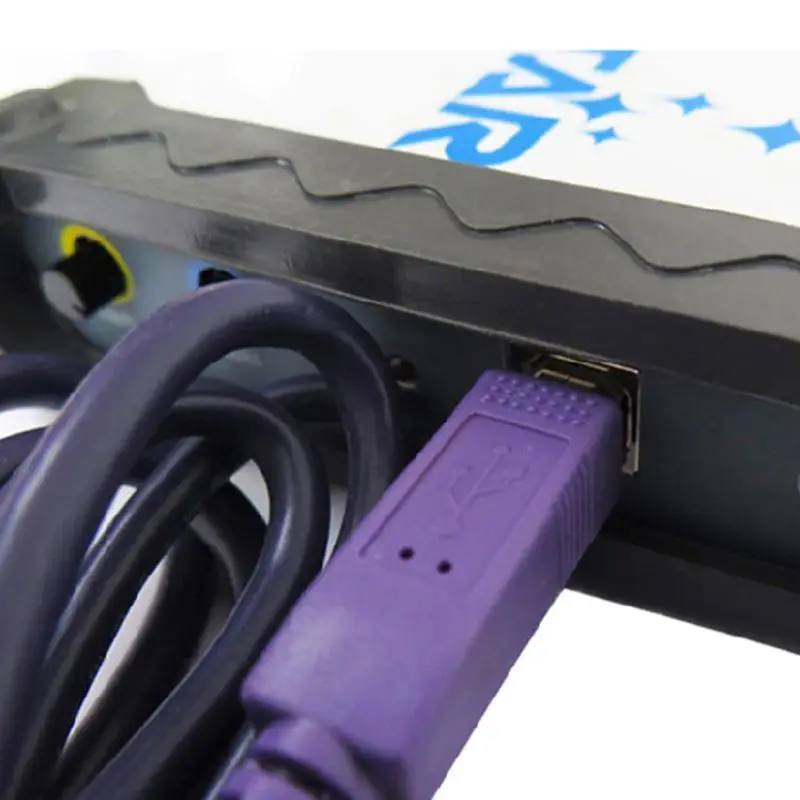

Устройство связывается с ПК через высокоскоростной USB2.0.

Usb-порт обеспечивает питание осциллографа и может использоваться в любое время и в любом месте.

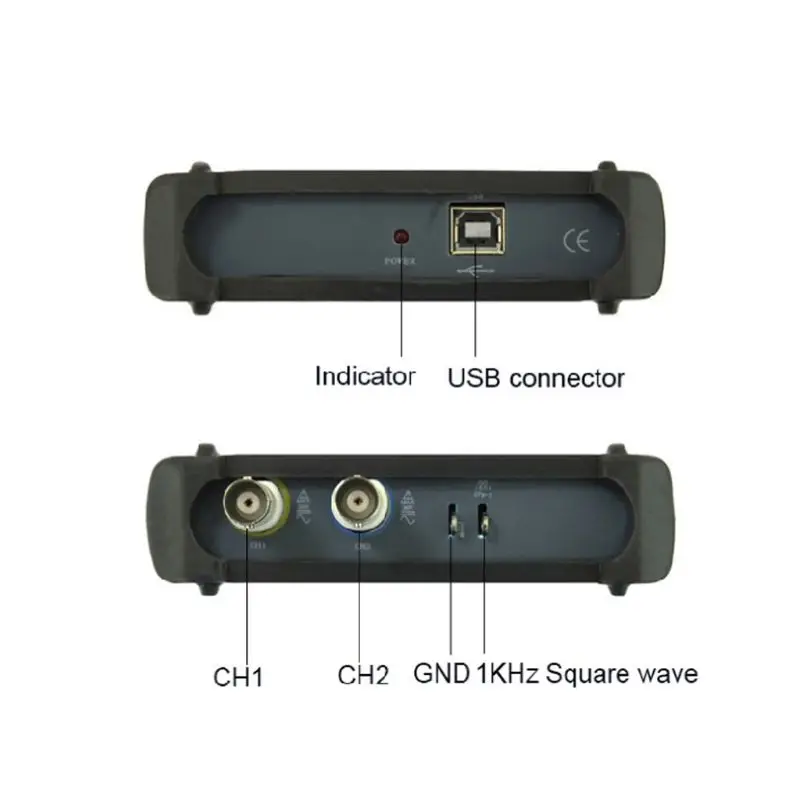

Зонд осциллографа использует стандартный разъем BNC, а также может быть заменен на 100X, или высоковольтный зонд и зонд.

Применяется при ремонте измерения электрического сигнала, сравнение сигнала.

Мобильный телефон ремонт, электронные компоненты обнаружения сигнала.

Исследования и обучение, исследования и разработки, встроенная система отладки.

Небольшой размер и портативный, его можно положить непосредственно в сумку для компьютера, легко путешествовать и обучать.

Параметры:

Материал: металл, пластик

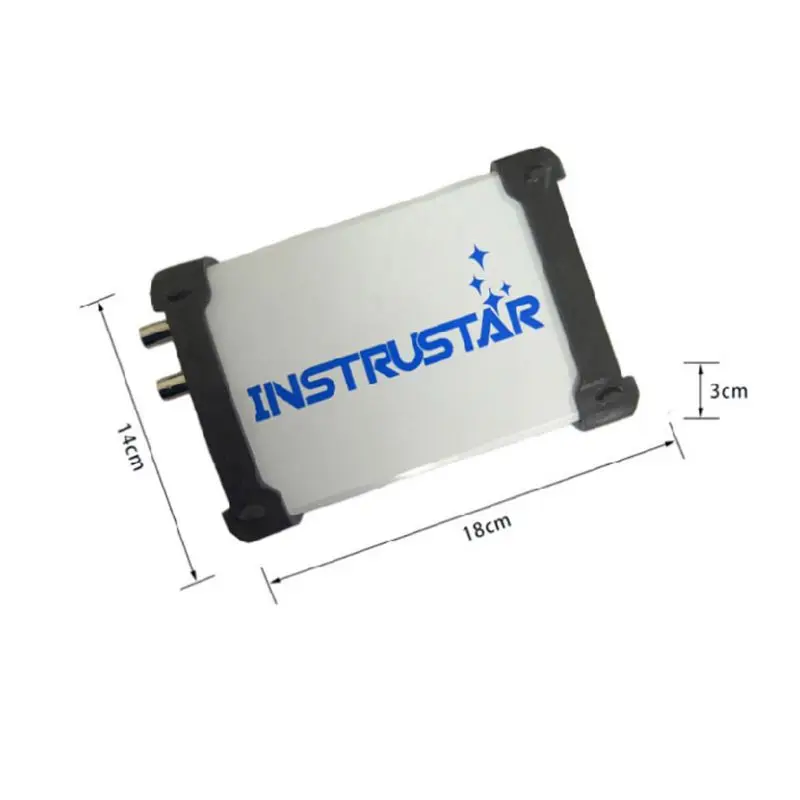

Размеры: app.130 x 110x60 см/51,18x43,31 x 23.62in

Цвет: белый

Количество: 1 комплект

Параметры продукта:

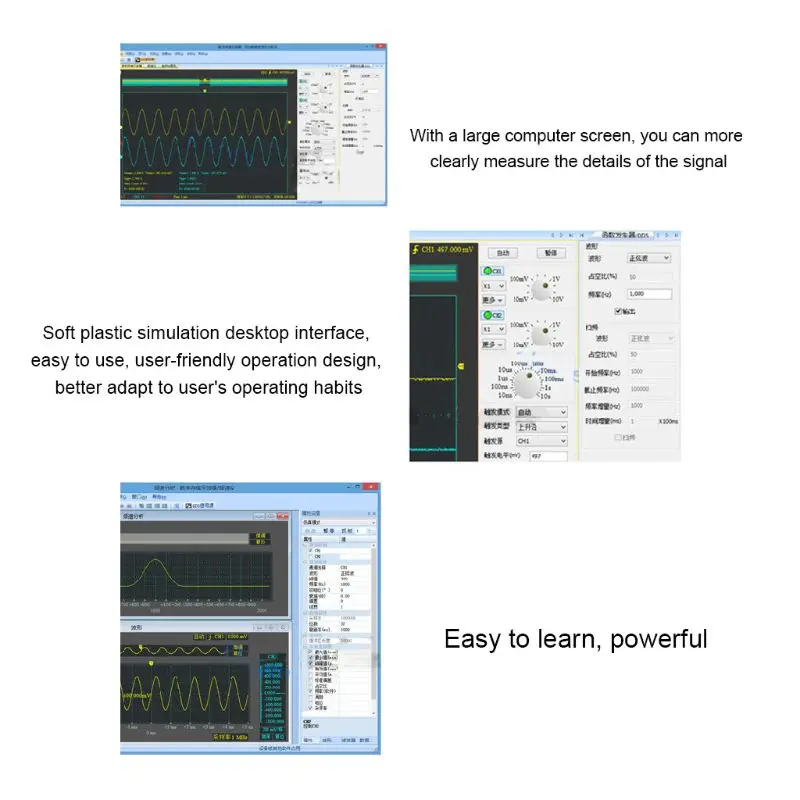

Цифровой осциллограф:

Каналы: 2

Сопротивление: 1mом 25pF

Соединение: AC/DC

Разрешение по вертикали: 8Bit

Диапазон усиления:-6 V ~ 6 V (зонд X1)

-60 V ~ 60 V (зонд X10)

Точность по вертикали: ± 3%

Развертки диапазон: 1ns-20s

Вертикальная регулировка положения: 10 мВ/div-10/div (1 МОм)

Защита входа: диод, 50Vpk

Автонабор: Да (от 10 Гц до 20 МГц)

Режим триггера: авто, нормальный и сигнал

Тип триггера: нет, поднимающийся край, падающий край, поднимающийся край или падающий край

Триггер: Да

Источник запуска: CH1, CH2

Размер буфера: 1 Мб/канал

Ширина ремешка: 20 МГц

Максимальный образец: 48 мс/с

Выбор частоты выборки: Да

Вертикальный режим: CH1, CH2, ADD, SUB, MUL

Режим отображения: X, Y-T и X-Y

Размеры: Да

Сохранение волн: Osc (частный), exel и Bmp

Анализаторы спектра:

Каналы: 2

Ширина ремешка: 20 МГц

Алгоритм: FFT (18 окон), корреляция, силовой спектр

FFT Мера: гармоника (1-7), SNR, SINAD, ENOB, THD, SFDR

Фильтр обработки:

FIR фильтр поддерживает произвольный диапазон частотного выборочного метода, а также прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлетт _ ханнинг, Хамминг, блэкмен, Блэкман _ Харрис, Туки, нутттл, флаттоп, бохман, парзен, ланцзос, Кайзер, гауссанд Дельфин _ Чебышев, оконный метод дизайна.

IIR поддержка фильтров "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип конструкции фильтра

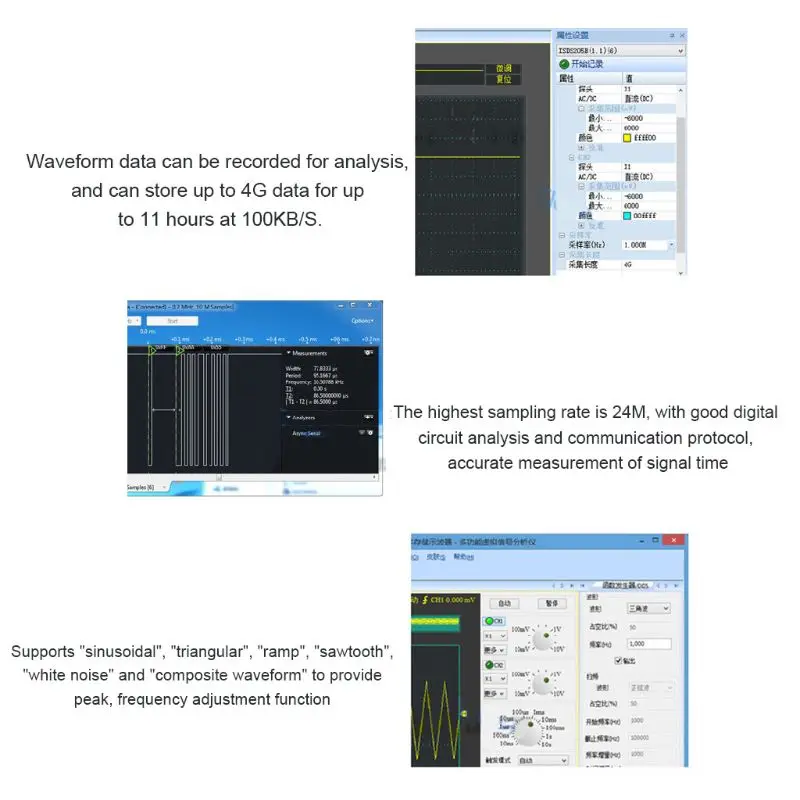

Регистратор данных:

Канал: 2

Сопротивление: 1mом 25pF

Соединение: AC/DC

Разрешение по вертикали: 8Bit

Диапазон усиления:-6 V ~ 6 V (зонд X1)

-60 V ~ 60 V (зонд X10)

Образец: 1 канал: 1 K ~ 24 M Гц

2 канала: 1 K ~ 16 М Гц

Сохранить файл: максимальное 4G, время записи, связанное с частотой дискретизации

Примечание:

Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

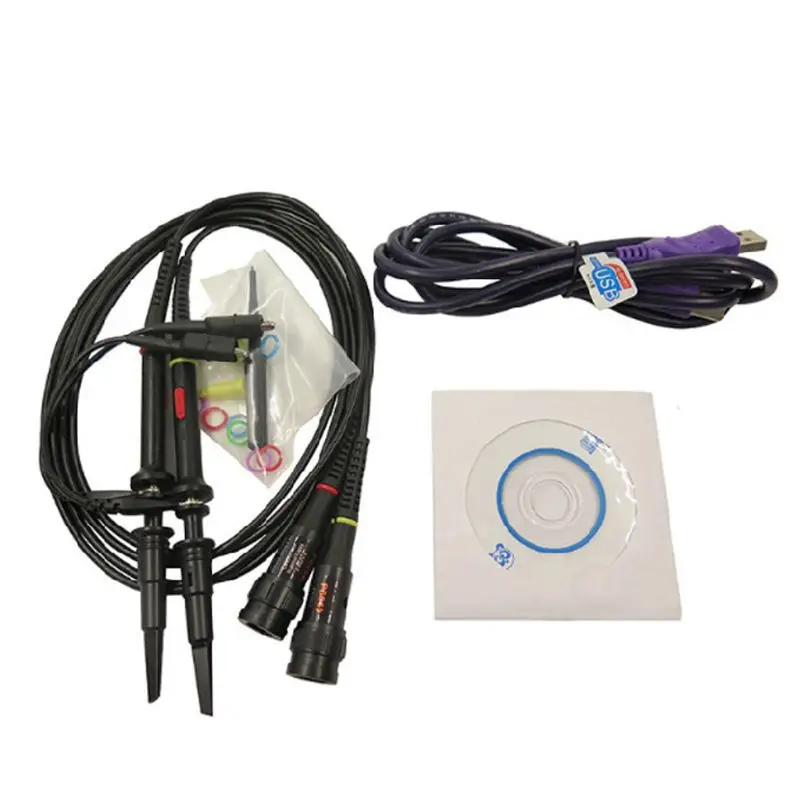

Посылка включает в себя:

1 x шланг

USB кабель (1 шт.);

2 х зонд

1 х диск
