Импульсный переключатель постоянного тока цифровой количество ПЛК один чип микрокомпьютер IO сигнал преобразователь напряжения доска оптрон оптоэлектронный iso

Тип 1 низкий уровень NPN выходное количество каналов 1 Входное напряжение 3,3 В Выходное напряжение 5 В Тип 2 низкий уровень NPN выходное количество каналов 1 Входное напряжение 3,3 В Выходное напряжение 12 В Тип 3 Низкий уровень NPN выходное количество каналов 1 Входное напряжение 3,3 В Выходное напряжение 24 В Тип 4 низкий уровень NPN выходное количество каналов 1 Входное напряжение 3,3 В Выходное напряжение 3,3 В Тип 5 низкий уровень NPN выходное количество каналов 2 Входное напряжение 3,3 В Выходное напряжение 5 В Тип 6 низкий уровень NPN выходное количество каналов 2 Входное напряжение 3,3 В Выходное напряжение 12 В тип 7 низкий уровень NPN выходное количество каналов 2 Входное напряжение 3,3 В Выходное напряжение 24 В Тип 8 низкий уровень NPN выходное количество каналов 2 Входное напряжение 3,3 В Выходное напряжение 3,3 В Тип 9 низкий уровень NPN выходное количество каналов 4 входное напряжение 3,3 В Выходное напряжение 5 В Тип 10 низкий уровень NPN выходное количество каналов 4 входное напряжение 3,3 В выходное напряжение 12 В Тип 11 низкий уровень NPN выходное количество каналов 4 входное напряжение 3,3 В Выходное напряжение 24 В Тип 12 низкий уровень NPN выходное число 4 каналов входное напряжение 3,3 В Выходное напряжение 3,3 В Тип 13 низкий уровень NPN выход 8 каналов входное напряжение 3,3 В Выходное напряжение 5 В Тип 14 низкий уровень NPN выходное количество каналов 8 входное напряжение 3,3 В Выходное напряжение 12 В Тип 15 низкий уровень NPN выходное количество каналов 8 входное напряжение 3,3 В Выходное напряжение 24 В Тип 16 низкий уровень NPN Выходное количество каналов 8 входное напряжение 3,3 В Выходное напряжение 3,3 В Тип 17 Низкий уровень NPN + Базовое количество каналов 2 Входное напряжение 3,3 В Выходное напряжение 5 В Тип 18 Высокое качество PNP выходное количество каналов 2 входное напряжение 3,3 В Выходное напряжение 5 В Тип 19 высокое качество PNP + базовый канал номер 2 Входное напряжение 3,3 В Выходное напряжение 5 v

Функция Описание:

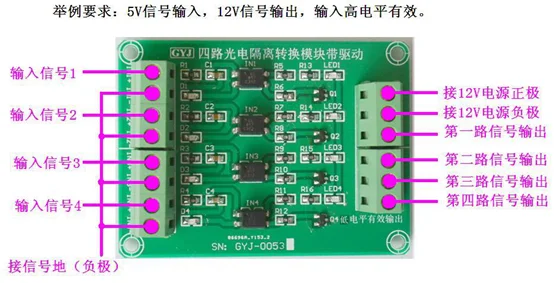

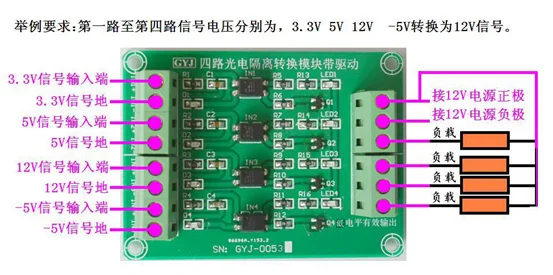

Функция этой промышленной доски,Изолировать входной сигнал через оптическую муфту и выходной сигнал, это может изменить способность анти-помех цепи., в то же время, напряжение сигнала также может быть Преобразован. Как входной сигнал цепи, так и выходной сигнал имеют Световые индикаторы. Входной сигнал совместим с высоким уровнем и низким уровнем, выходной сигнал низкого уровня или высокого уровня, выходной сигнал высокий ИлиНизкий уровень

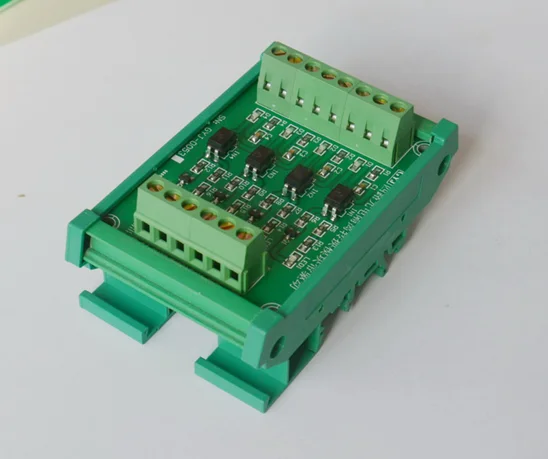

Один 、ДоскаРазмеры: 1 Длина дороги72MmXWidth24MmXHigh12Мм;2 Длина дороги72MmXWidth39MmXHigh12Мм;4 Длина дороги72MmXWidth54MmXHigh12Мм; 8 дорога длина72MmXWidth98MmXHigh12Мм Два основнойУстройство:Оптической связи、Диод 、POS терминал、 Триод Три. Рабочее напряжение:3 ~ 24 V Четыре 、Потребляемая мощность платы: меньше200mA Пять 、 Особенности: 1 、 имеетВход и выходИндикация сигнала функция, Input5Milliampere ток 。 Конец триггера сигнала: цифровой уровень количества. Может быть подключен к mcuiomount, PLCInterface, DC источник питания и т. Д. 2 、Входной высокий уровень и его низкий уровень может быть использован。 3 、Четыре самостоятельной работы。 4 、Выход земли, высокий или низкий эффективный, низкоуровневый выход может управляться напрямую24 VWithinМаленькое реле (высокий уровень не может управлять реле)。 5、Has4A симметричный монтажное отверстие。 6、Наивысшая скорость реакции80 кГц, Actual4KHZThe ниже подходит. 7、Может и 72 мм пластина слота для карты установлена в сочетании с dinon направляющей。

【Label description】

【Светильник муфта знаний】

Да Вход 、 Выход электрической изоляции сигнала, волоконно-оптический обычно состоит из трех частей: светильник выбросов 、 светильник наивысшей мощности и усиления 。 входной Электрический сигнальный привод светодиодный (светодиодный), делает его излучающим определённую длину волны светильник, Светильник ток произведенный получении светильник Определитель фальшивости Выход После дальнейших усиления 。 это завершает электричество-светильник-преобразование электричества, чтобы войти, выход, роль изоляции. из-за изоляции между входом и выходом оптического соединителя, передача электрического сигнала имеет характеристики одностороннего, поэтому, Он имеет хорошую способность электрической изоляции и способность анти-помех. И потому, что вход оптического соединителя относится к низкоомному элементу тока, поэтому, он имеет сильную возможность отклонения общего режима.
