Импульсный Частотный рабочий цикл квадратный волновой генератор для шагового двигателя генератор сигналов регулируемый генератор частотных сигналов

Выход имеет светодиодный индикатор, и выход сразу ясен (светодиодный уровень, когда уровень низкий, высокий уровень светодиодный выключен, и светодиодный мигает, когда частота низкая)Диапазон выходной частоты является дополнительным, что делает выходную частоту более непрерывной регулируемойНизкочастотный Файл: 1 Гц ~ 50 ГцСреднечастотный Файл: 50 Гц ~ 1 кГцСредние и высокочастотные файлы: 1 кГц ~ 10 кГцВысокочастотный Файл: 10 кГц ~ 200 кГцВыходная частота регулируется;Период T = 0,7 (RA + 2RB) CRA, RB 0-10 K регулируемыйC = 0,001 мкФ в условиях низкой частоты шестерниC = 0,1 мкФ в среднего ценового диапазонаСредняя и высокая частота файл C = 1 мкФC = 100 мкФ в высокочастотной передаче, поэтому частота сигнала может быть рассчитана покупателем.Спецификация:Основной чип: NE555Входное напряжение: 5 В-15 В постоянного тока; когда источник питания 5 В, выходной ток может быть около 15 мА; когда 12 в источник питания, выходной ток может быть около 35 мАВход ток: ≥100MAВыходная Амплитуда: 4,2 в V-PP до 11,4 в V-PP.Максимальный выходной ток: ≥15 мА (5 В питания, V-PP больше 50%), ≥35 мА (12 В питания, V-PP больше 50%)Размеры: 3,1*3 смОбласть применения:Используется в качестве генератора сигналов квадратной волны для генерирования сигналов квадратной волны для экспериментального развитияИспользуется для генерирования сигнала квадратной волны, который водит Драйвер шагового двигателяГенерировать регулируемые импульсы для использования MCUГенерировать регулируемые импульсы для контроля связанных цепей

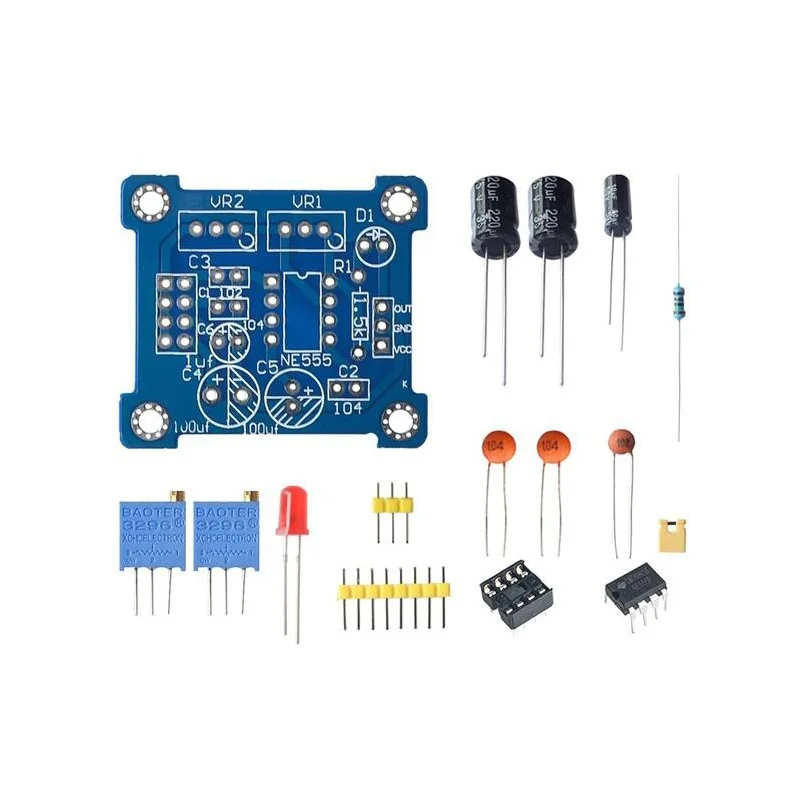

1 * генератор сигналов
