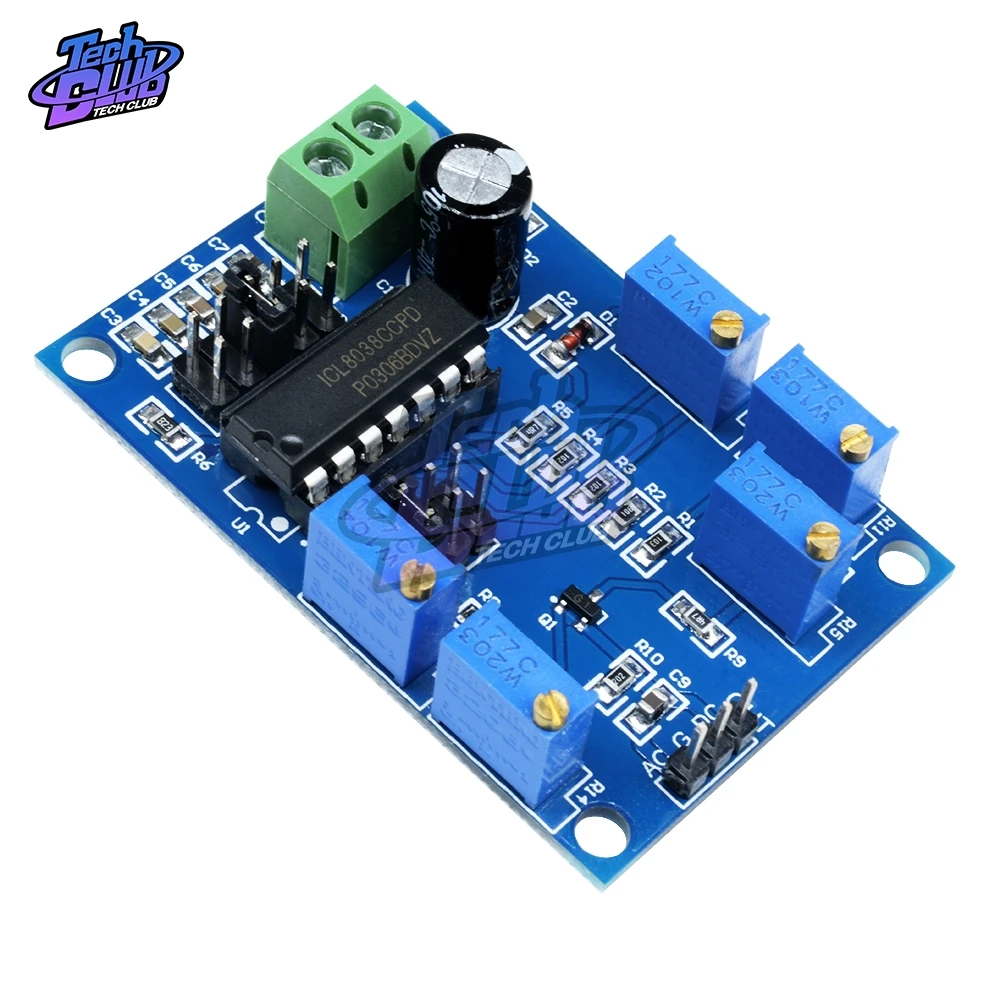

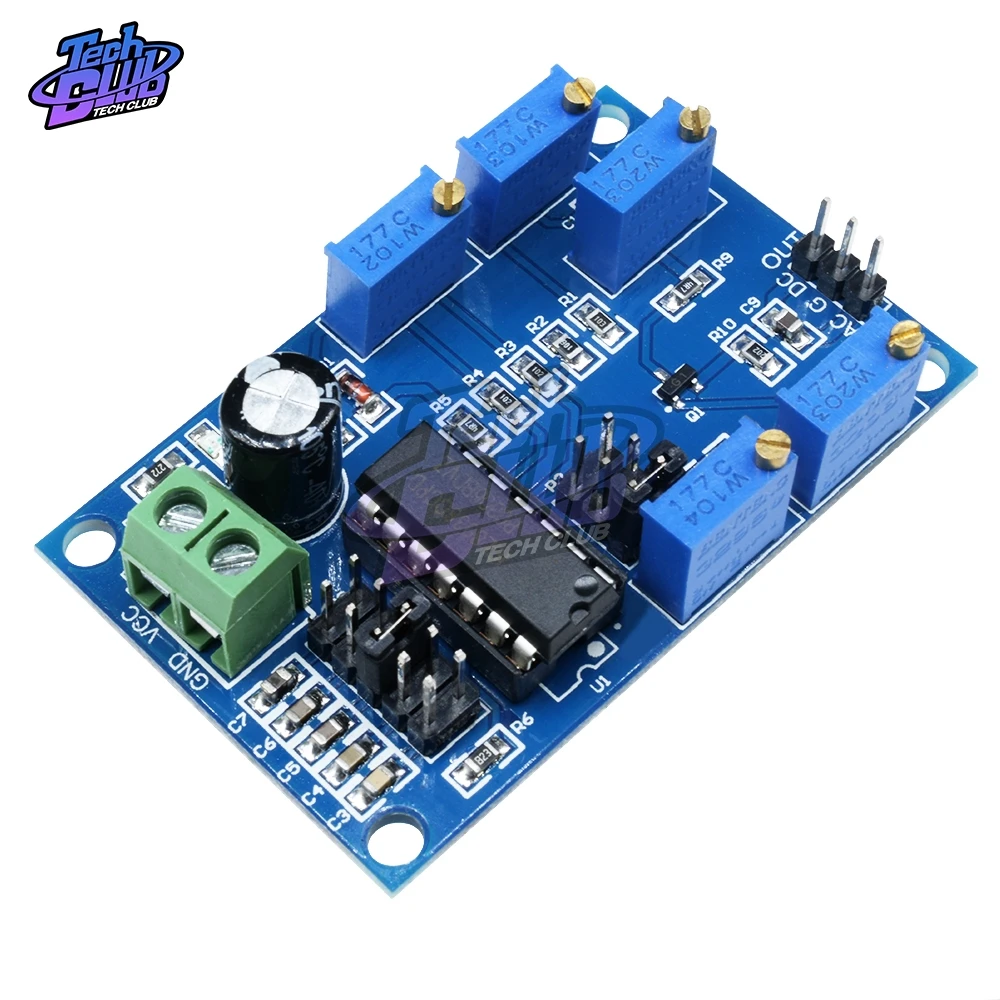

ICL8038 генератор сигналов средней/низкой частоты 10 Гц-450 кГц треугольный/прямоугольная/Синусоидальная волна генератор сигналов модуль 12V 15V

Описание

Описание:Модуль LC ICL8038 предназначен для обычных диапазонов частот. Он регулируется от 5 передач и генерирует треугольные волны с низким уровнем искажений, квадратные и синусоидальные волны от 10 Гц до 450 кГц. Синусоидальная волна используется для тестовых сигналов, приводных сигналов, несущих сигналов частоты и т. Д.; квадратная волна используется для переключения сигналов, триггерных сигналов и т. Д.; треугольная волна в основном используется для сканирования сигналов.Особенности:Рабочее напряжение: 12 V ~ 15 VВыход: треугольная волна, квадратная волна и Синусоидальная волна.Частотный диапазон: 10 Гц ~ 450 кГцСинусоида с низким искажением: 1%Диапазон рабочего цикла: от 2% до 98%Низкий температурный дрейф: 50ppm/℃Треугольная волна Выходная линейность: 0.1%Рабочая температура: 0 ~ 70 ℃Размер платы: 54,5*37,8 ммФункции:VCC, GND: Рабочее напряжениеПеременный ток: с выходом смещения постоянного токаG: заземленияDC: чистый выход сигналаR11: регулировка частотыR12: Регулировка квадратной волныR13: линейная Регулировка синусоидальной волныR14: Регулировка амплитудыR15: квадратная волна линейной регулировкиПеремычка P2: выберите различные формы (треугольные, квадратные или синусоидальные волны)Перемычка P3: выберите различные диапазоны частот10 Гц-450 Гц90 Гц-1,5 кГц940 Гц-15 кГц6-120 кГц20-450 кГцПосылка включает в себя:1 x ICL8038 низкий/средний источник частотного сигнала модуль генератора синусоидального сигнала
