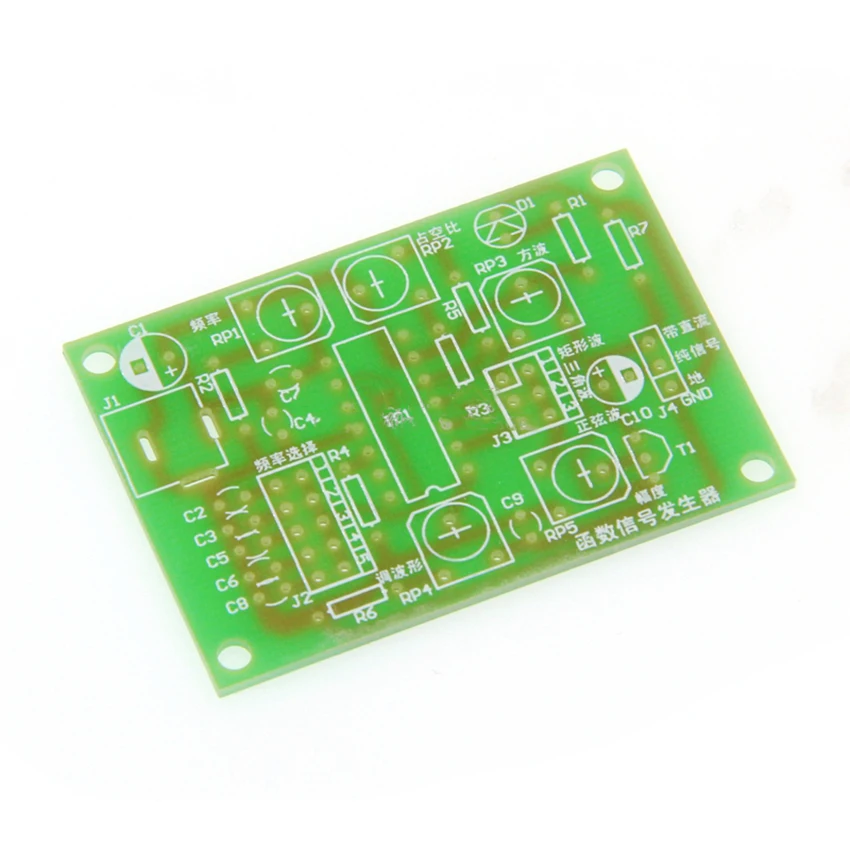

ICL8038 функция генератор сигналов комплект многоканальный генератор сигналов электронного производства обучение diy части 10 кГц-450 кГц

1 pin, 12 pin: Синусоидальная волна регулировки стороны

2 контакта: выход синусоидальной волны

3 контакта: треугольный волновой выход

4 pin, 5 pin: регулировка частоты и рабочего цикла (или асимметрии формы волны)

6 pin: V +, положительный источник питания

7 pin: Смещение частоты

8 pin: вход регулировки частоты

9 pin: выход квадратной волны. Это выход открытого коллектора. При работе Подключите нагрузочный резистор от штифта к соответствующей положительной подаче, чтобы получить ttl-совместимый квадратный волновой выход, нагрузочный резистор должен быть подключен к источнику + 5 В.

10 pin: сторона конденсатора синхронизации

11 pin: V-, отрицательная клемма питания подключения заземления. При использовании положительного и отрицательного источника питания, 11 pin подключен к отрицательному источнику питания, форма выходного сигнала относительно 0 В симметрии. При использовании одного положительного источника питания, pin 11 заземлен и выходной сигнал Однополярный и Равномерное напряжение + VCC/2.

13 pin, 14 pin: пустой pin

Частотный диапазон 10 кГц-450 кГц, разделенный на 5 полос, с переключателем J2 (крышка короткого замыкания) для переключения, PR1-это регулировка частоты, RP2-это Регулировка рабочего цикла квадратной волны, RP3-линейная Регулировка квадратной волны, RP4-регулировка искажений синусоидальной волны, RP5-регулировка амплитуды выходного сигнала.

Цепь может питаться от одного источника питания 12-24 В от J1. J4-это выход формы волны, 1 контактный выход с смещенным сигналом постоянного тока, 2 контактный выход чистого сигнала, категория выходного сигнала может быть переключена на J3 (крышка короткого замыкания).

Установка и ввод в эксплуатацию Примечание:

Параметры компонентов в соответствии с оригинальными заданными значениями, указанными в выборе, цепи интегральных схем, диодов, транзисторов, электролитических конденсаторов являются полярными компонентами, осторожно, чтобы не устанавливать в обратном направлении.

Все компоненты должны быть установлены на поверхности печатной платы.

Каждый потенциометр влияет друг на друга, пожалуйста, выберите соответствующий диапазон частот (J2 короткого замыкания) повторно тщательно отрегулирован, частота ниже 50 Гц и выше 200 кГц не рекомендуется.

Электропитание цепи: 12-24 В
