Описание

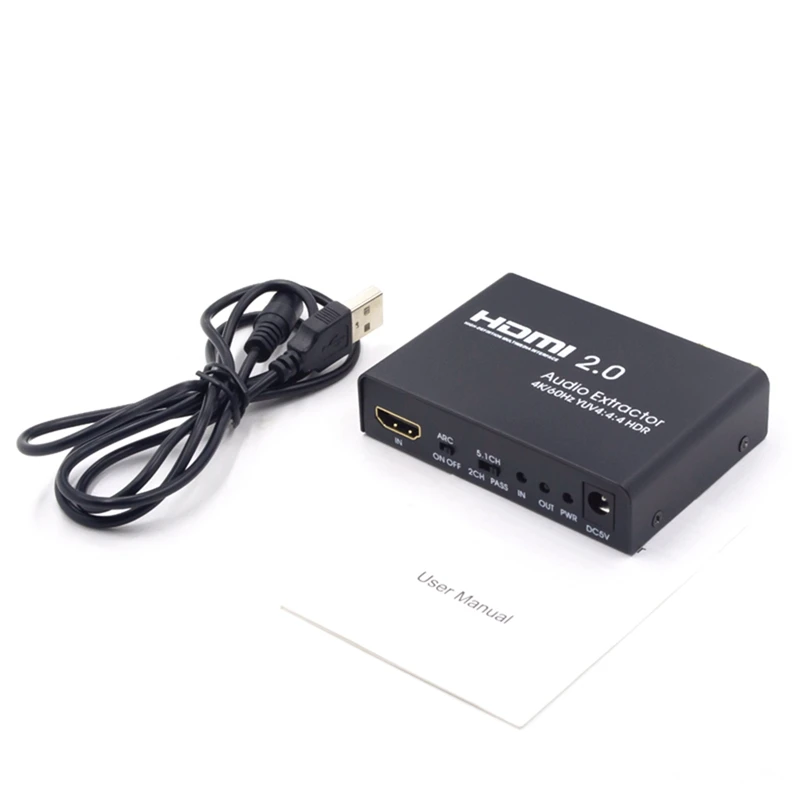

Интерфейс HDMI, который не занимает источник сигнала, может быть подключен к дисплейному устройству, и звуковой сигнал отделен синхронно, поддержка одного оптического цифрового аудиовыхода SPDIF и одного аналогового стереовыхода L/R. разрешение HDMI поддерживает до 4 K/60fs и supports3D
SPDIF оптический выход поддерживает s Dolby Digital AC3, DTS, LPCM и другие цифровые аудио форматы, поддержка ing 5.1CH выход. поддержка переключения между 3 режимами чтения аудио EDID (2CH/5.1CH/PASS). поддержка дуги. светодиодный индикатор дизайна панели для четкого указания рабочего состояния продукта. 24-бит/192 кГц ЦАП чип обеспечивает высокое качество звука
Подключение и работа: Подключите выход DVD/BD HDMI HD к входу HDMI сплиттера через кабель HDMI. подключите выход HDMI сплиттера к телевизору/дисплею HDMI вход через кабель HDMI.
Когда требуется цифровое аудио, подключите его от оптического выхода сплиттера к оптоволоконному входу усилителя через волоконно-оптический кабель. В тех случаях, когда аналоговый аудио не требуется, подключите 2-канальный аналоговый аудио к ТВ или усилитель аналоговый аудио вход через RCA аудио кабель.
Обратите внимание, что каналы Соответствуют одному и переключатель режима EDID выбран в режиме 2CH. наконец, подключите головку адаптера питания к входу постоянного тока декодера, а затем подключите адаптер к розетке.
Диаграмма интерфейсов:
R/L: R/L аудио выход/3,5 mmAudio выход
SPDIF: SPDIF Выход
Вход/выход: выходной порт HDMI
ВКЛ./ВЫКЛ. Дуги: переключатель дуги
5,1/2,0/PASS: аудио переключатель
Выход/вход: индикаторный светильник
PWR: светильник с индикатором мощности
Без потери сигнала
Питание от DC5V/1A
Поддержка HDMI HDCP версия: HDCP 2,2
Поддержка HDMI видео Цвет Формат: 2160 P, 10/12bit
10/12 бит, 24/25/30 Гц, 2160 p, 10/12 биты в переменного тока, 50/60 Гц
Формат аудио HDMI: DTS-HD/Dolby-TrueHD/LPCM7.1/DTS/olby-AC3/DSD
Максимальная пропускная способность HDMI: 600 МГц
HDMI Максимальная скорость передачи данных: 18 Гбит/с
Входной выходной сигнал TMDS: 0,5 ~ 1.5Vp-p (ttl)
Входной выходной сигнал DDC: 5Vp-p (ttl)
Частота дискретизации DAC: 32 ~ 192 кГц
Бит DAC: 16 ~ 24 бит
Аналоговый выход RCA (1 кГц @ 0 дБ): 1 В RMS
Отношение сигнал-шум @ 0 дБ (CC1R/ARM): больше чем равный 90 дБ
Степень искажений: менее 0.1%
Частотный диапазон: 20 Гц ~ 20 кГц
HDMI вход/выход расстояние кабеля: меньше, чем равный 3 м AWG26 HDMI Стандартный кабель
Максимальный рабочий ток: 400 мА
Мощность адаптер Формат: AC 100 V-240 V 50/60 HZ, переменный ток 5 В/1A
Диапазон рабочих температур:-10 ~ + 55 по Цельсию
Диапазон температуры хранения:-20 ~ + 60 по Цельсию
Диапазон рабочей влажности: 10 ~ 90% RH (без конденсации)
Диапазон влажности хранения: 5 ~ 95% RH (без конденсации)
Чехол Размер: 85 × 60,5 × 20 (мм)
Цвет: черный
Материал: Алюминий из алюминиевого сплава
Посылка в комплект входит:
1 * HDMI аудио экстрактор
1 * USB кабель питания
1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
SPDIF оптический выход поддерживает s Dolby Digital AC3, DTS, LPCM и другие цифровые аудио форматы, поддержка ing 5.1CH выход. поддержка переключения между 3 режимами чтения аудио EDID (2CH/5.1CH/PASS). поддержка дуги. светодиодный индикатор дизайна панели для четкого указания рабочего состояния продукта. 24-бит/192 кГц ЦАП чип обеспечивает высокое качество звука
Подключение и работа: Подключите выход DVD/BD HDMI HD к входу HDMI сплиттера через кабель HDMI. подключите выход HDMI сплиттера к телевизору/дисплею HDMI вход через кабель HDMI.
Когда требуется цифровое аудио, подключите его от оптического выхода сплиттера к оптоволоконному входу усилителя через волоконно-оптический кабель. В тех случаях, когда аналоговый аудио не требуется, подключите 2-канальный аналоговый аудио к ТВ или усилитель аналоговый аудио вход через RCA аудио кабель.
Обратите внимание, что каналы Соответствуют одному и переключатель режима EDID выбран в режиме 2CH. наконец, подключите головку адаптера питания к входу постоянного тока декодера, а затем подключите адаптер к розетке.
Диаграмма интерфейсов:
R/L: R/L аудио выход/3,5 mmAudio выход
SPDIF: SPDIF Выход
Вход/выход: выходной порт HDMI
ВКЛ./ВЫКЛ. Дуги: переключатель дуги
5,1/2,0/PASS: аудио переключатель
Выход/вход: индикаторный светильник
PWR: светильник с индикатором мощности
Без потери сигнала
Питание от DC5V/1A
Поддержка HDMI HDCP версия: HDCP 2,2
Поддержка HDMI видео Цвет Формат: 2160 P, 10/12bit
10/12 бит, 24/25/30 Гц, 2160 p, 10/12 биты в переменного тока, 50/60 Гц
Формат аудио HDMI: DTS-HD/Dolby-TrueHD/LPCM7.1/DTS/olby-AC3/DSD
Максимальная пропускная способность HDMI: 600 МГц
HDMI Максимальная скорость передачи данных: 18 Гбит/с
Входной выходной сигнал TMDS: 0,5 ~ 1.5Vp-p (ttl)
Входной выходной сигнал DDC: 5Vp-p (ttl)
Частота дискретизации DAC: 32 ~ 192 кГц
Бит DAC: 16 ~ 24 бит
Аналоговый выход RCA (1 кГц @ 0 дБ): 1 В RMS
Отношение сигнал-шум @ 0 дБ (CC1R/ARM): больше чем равный 90 дБ
Степень искажений: менее 0.1%
Частотный диапазон: 20 Гц ~ 20 кГц
HDMI вход/выход расстояние кабеля: меньше, чем равный 3 м AWG26 HDMI Стандартный кабель
Максимальный рабочий ток: 400 мА
Мощность адаптер Формат: AC 100 V-240 V 50/60 HZ, переменный ток 5 В/1A
Диапазон рабочих температур:-10 ~ + 55 по Цельсию
Диапазон температуры хранения:-20 ~ + 60 по Цельсию
Диапазон рабочей влажности: 10 ~ 90% RH (без конденсации)
Диапазон влажности хранения: 5 ~ 95% RH (без конденсации)
Чехол Размер: 85 × 60,5 × 20 (мм)
Цвет: черный
Материал: Алюминий из алюминиевого сплава
Посылка в комплект входит:
1 * HDMI аудио экстрактор
1 * USB кабель питания
1 * Руководство пользователя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
|
