Hc05 Hc-05 Master-slave 6pin 6 Pin jy-mcu анти-обратный интегрированный Bluetooth серийный проходной модуль беспроводной Серийный

Описание

HC05 HC-05 Master-Slave 6pin 6 pin JY-MCU анти-обратный Встроенный Bluetooth серийный проходной модуль беспроводной Серийный

Модуль параметры:

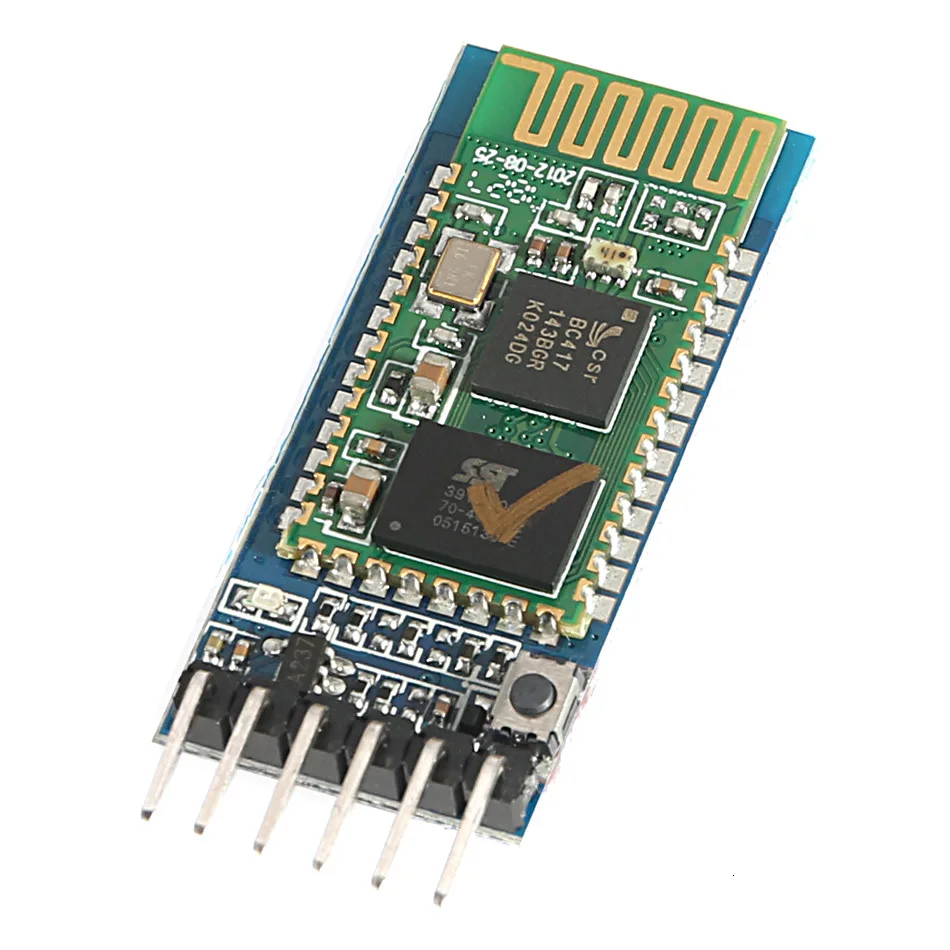

1. Размер печатной платы: 37,3 мм (длина) * 15,5 мм (ширина)
2. Вес: 3,5 г
3. Входное напряжение: 3,6 В -- 6 В, не допускается превышение 7 в

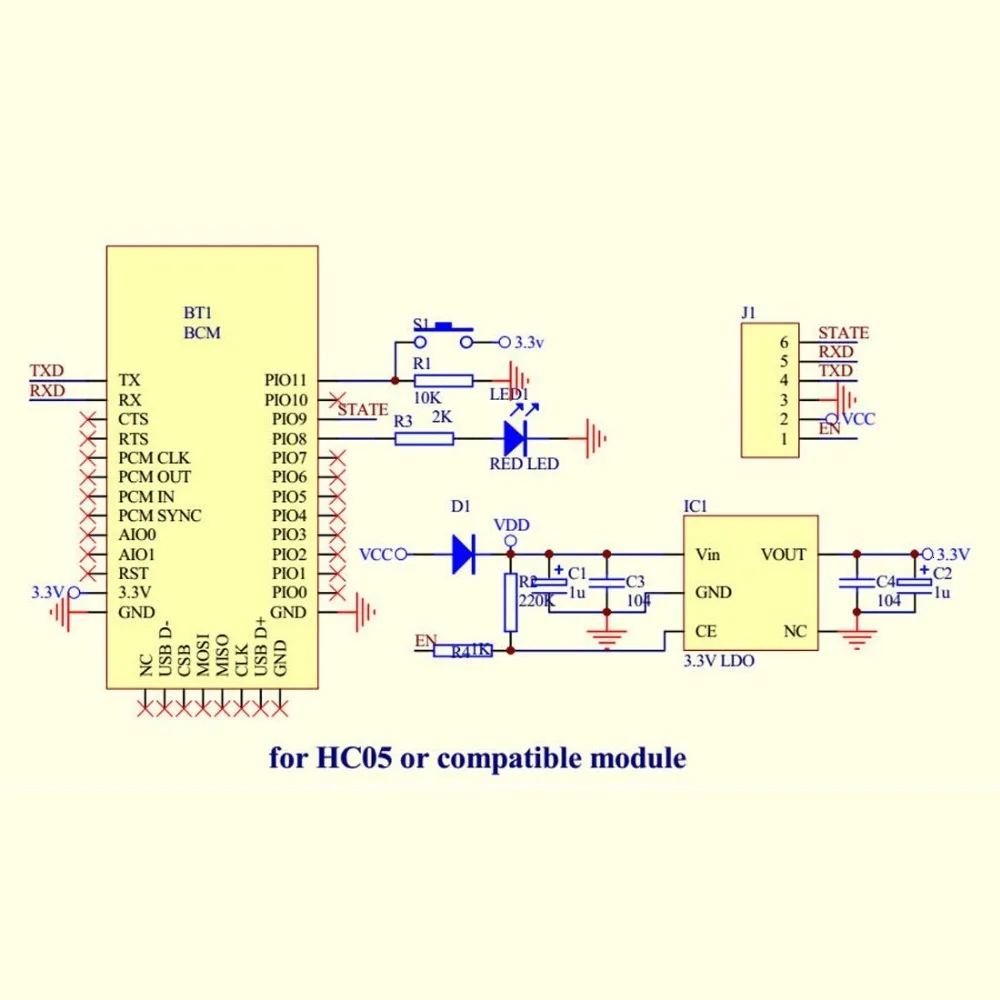

4. Провода 6 футов: EN/VCC/GND/RXD/TXD/STATE (Bluetooth state Leads, не подключенный выход низкого уровня, выход высокого уровня после подключения)
5. С индикатором состояния подключения светодиодный фонарик не показывает подключения по Bluetooth; Светодиодный индикатор медленной вспышки показывает ввод в командном режиме
6. бортовой 3,3 V регулятор напряжения чип, входное напряжение постоянного тока 3,6 V-6 V; в тех случаях, когда не в паре, в настоящее время около 30mA (из-за светодиодный свет мигает, в настоящее время в состоянии изменения); после завершения сопряжения ток составляет около 10 мА
7. Эффективное расстояние передачи 10 метров на открытой местности, более 10 метров возможно, но не для обеспечения качества соединения
8. После завершения сопряжения может использоваться в качестве полнодуплексного последовательного порта. Нет необходимости для того, чтобы понять какие-либо по протоколу Bluetooth, но только в том случае, поддержка 8-bit data биты, 1 бит стоп-бита, нетчетности формат общения. Это также наиболее часто используемый формат связи, не поддерживает другие форматы!
9. Нажмите клавишу, а затем включите модуль Bluetooth для входа в режим, Установите параметры и запрос информации
10. Можно переключать режим хоста и машины из команды at
11. Скорость передачи данных модуля по умолчанию составляет 9600, пароль сопряжения по умолчанию-1234, имя по умолчанию-HC-05
