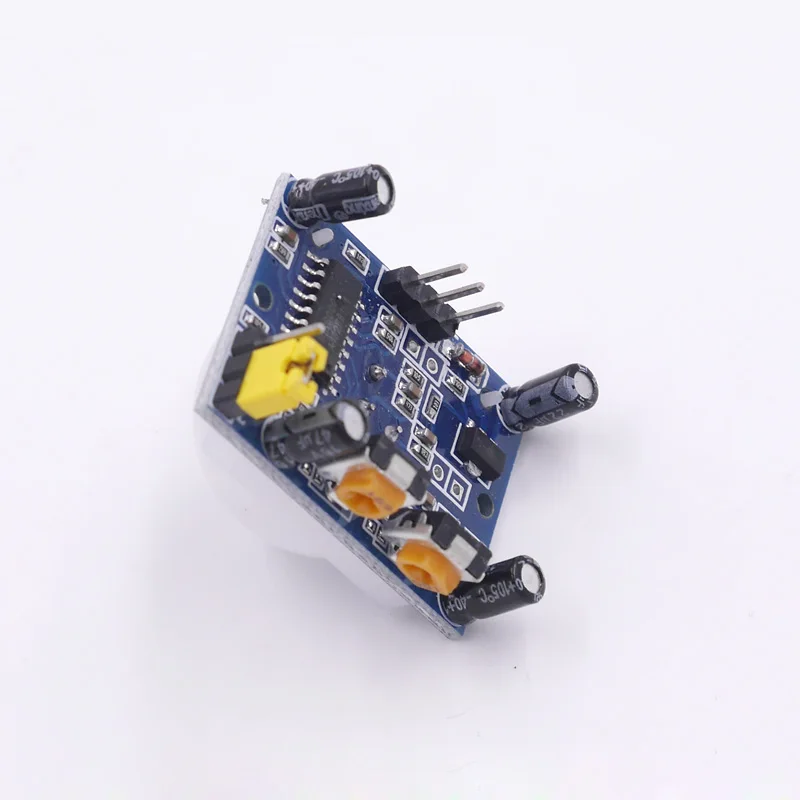

HC-SR501 Регулировка ИК пироэлектрический инфракрасный PIR датчик движения модуль детектора для arduino для raspberry pi наборы

Особенности:

1. Автоматическая индукция: когда кто-то входит в его индукционный диапазон, введите высокий уровень, люди оставляют диапазон датчика автоматически задерживается. Выход низкая.

2. Светочувствительный контроль (опционально): модуль, предназначенный для местоположения, может быть установлен на светочувствительный контроль, сильный светильник в течение дня или без индукции. Светочувствительный контроль является дополнительным, завод не устанавливал светочувствительный резистор. При необходимости, пожалуйста, купите отдельный светочувствительный резистор для установки.

3. Два режима запуска: L не повторяется, H повторяется. Можно выбрать перемычку, по умолчанию-H.

A. Неповторяемый Режим триггера: индукционный выход высокий, время задержки закончено, выход автоматически изменится от высокого до низкого.

B. повторный Режим триггера: То есть, после обнаружения высокой выходной мощности, в период задержки, если тело человека в его зондирующем диапазоне деятельности, его выход будет оставаться высоким до тех пор, пока задержка после того, как человек оставит высокий уровень изменения на низкий уровень (Чувствительный модуль автоматически задерживает время задержки после каждой активности человеческого тела, и принимает время последней активности в качестве отправной точки времени задержки).

4. время блокировки индукции (настройка по умолчанию: 3-4 секунды): после каждого чувствительного выхода (высокий уровень идет низко), за модулем обнаружения может последовать время блокировки, при этом устройство не получает никаких звуковых сигналов. Эта функция может быть использована для достижения интервала между датчиком времени на выходе и временем блокировки. Он может быть применен к продуктам обнаружения интервала. В то же время эта функция может эффективно подавлять все виды помех в процессе переключения нагрузки.

5. Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию dc5в до 20 в

6. Микромощность: ток 65 Микроампер, особенно для сухих электрических продуктов с питанием от аккумулятора.

7. Выход высокого уровня сигнала: может быть легко с различными типами схем для достижения стыковки.

Инструкции по использованию:

1. Мощность индукционного модуля около одной минуты после инициализации, в это время модуль будет выводить 0-3 раза в минуту, в минуту в режиме ожидания.

2. светильник и другие помехи следует избегать непосредственно закрывать поверхность модуля объектива, чтобы не вводить помехи с сигналом, чтобы произвести неисправность; использование окружающей среды, насколько это возможно, чтобы избежать

Свободный поток ветра, ветер вызовет помехи сенсору.

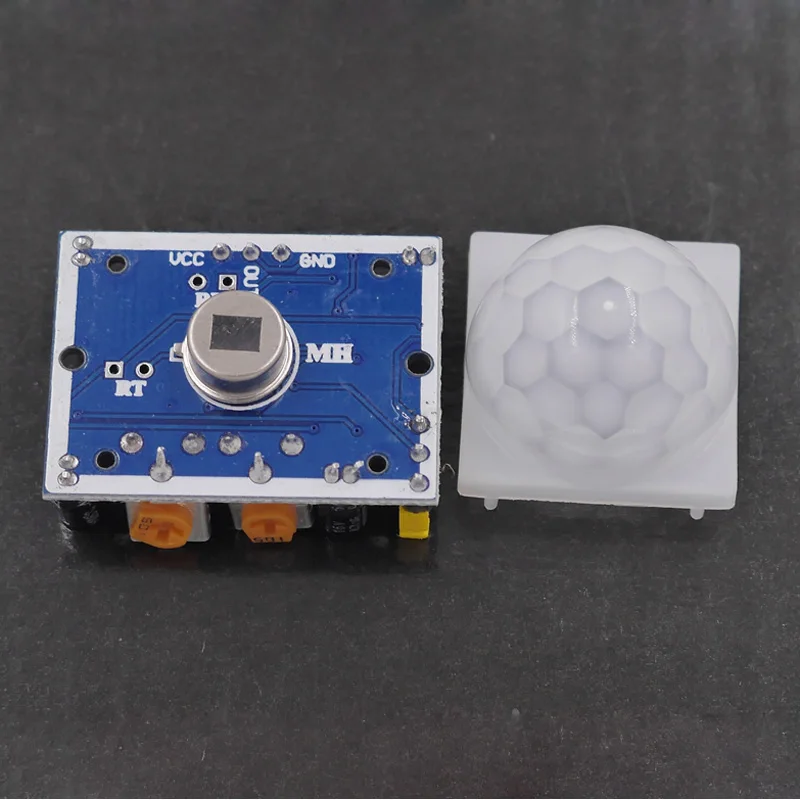

3. Модуль датчика с двойным элементом зонда, окно зонда прямоугольное, двойной элемент (A yuan B yuan) в более длинном направлении на обоих концах, когда тело слева направо

Или справа налево через инфракрасный спектр, чтобы достичь двойного времени, разница расстояния, чем больше разница, тем более чувствительной индукции, когда тело от передней к зонду

Головка или сверху вниз или снизу в верхнее направление, двойной элемент не может обнаруживать инфракрасные спектральные изменения расстояния, нет разницы, поэтому датчик нечувствителен или не Работа; таким образом, датчик должен быть установлен так, чтобы направление зонда было двойным и направление деятельности человека как можно больше параллельным, чтобы обеспечить, чтобы тело было Через

Зонд индукции двойного элемента. Для увеличения диапазона чувствительного угла этот модуль использует Круглый Объектив, также делает зонд четыре стороны чувствительными, но левая и правая стороны по-прежнему

Однако, по сравнению с верхним и нижним направлениями двух индукционных диапазонов, чувствительность, установка все еще должна стараться в соответствии с вышеуказанными требованиями.

При использовании следует обратить внимание на следующие моменты:

1. напряжение постоянного тока должно соответствовать нашим требованиям, слишком высокое и слишком низкое повлияет на производительность модуля, но также требует питания должен быть хороший фильтр регулятора, такой как питание USB компьютера, зарядное устройство для мобильного телефона, старый аккумулятор 9 в не может удовлетворить требования к работе модуля, Рекомендуется использовать силовой трансформатор и регулятор через трехклеммный регулятор напряжения, а затем через 220 мкФ и 0,1 мкФ конденсаторный фильтр питания.

2. хотя тело человека не находится перед модулем, но тело человека от модуля слишком близко к модулю может также быть вызвано выходом датчика, так же, как и отладка человеческого тела, не прикасайтесь к части цепи, это также повлияет на работу модуля, Более научный подход заключается в выводе светодиодный или мультиметр, модуль покрыт газетой, люди покидают комнату, так что 2 минуты, чтобы увидеть, был ли модуль или есть выход?

3. модуль не принимает нагрузку, чтобы работать правильно, подключен к нагрузке после работы хаоса, одна из причин заключается в том, что мощность очень маленькая, потребляемая мощность нагрузки, нагрузка, вызванная колебаниями напряжения, вызванной неисправностью модуля, Другой причиной является нагрузка, которая сила будет иметь помехи в работе, такие как реле или Электромагниты и другие индуктивные нагрузки будут производить обратную электромоторную силу, 315 м эмиссионная пластина будет иметь электромагнитное излучение и другие работы повлияют на модуль. Решение состоит в следующем: A, Силовая часть фильтра индуктора. B, используя нагрузку и модуль с использованием различных методов напряжения, таких как: нагрузка с использованием 24 В рабочего напряжения, модуль использует 12 В рабочее напряжение, в течение которого используется изоляция трехклеммного регулятора. C: Используйте блок питания большой емкости.

4. модуль датчика человеческого тела может работать только в помещении и рабочая среда должна избегать солнца, сильный прямой светильник, Если рабочая среда имеет сильные радиочастотные помехи, вы можете использовать защитные меры. В чехол сильного воздуха помех, закройте двери и окна или предотвращения конвекционная. Индукционная область, чтобы избежать облицовки нагревательных приборов и предметов, а также легко наматывать мусор и одежду.

5. Модуль датчика человеческого тела рекомендуется установить в запечатанной коробке, в противном случае может быть выходной сигнал.

6. Если угол обнаружения модуля датчика тела составляет менее 90 градусов, вы можете использовать непрозрачную клейкую ленту, чтобы отрезать объектив или отрезать объектив для достижения.

7. модуль датчика человеческого тела с двойным элементом зонда, руки и ноги тела и направление движения головы и чувствительность датчика тесно связаны, и инфракрасный модуль определяет характеристики датчика не может точно контролировать расстояние.

8. Модуль зонда (PIR) может быть установлен на другой стороне печатной платы. Зонд также может быть расширен с помощью двухжильного экранированного кабеля, длина также должна быть менее 20 см.
