Описание

Hantek6074BE hantek6104BE Hantek6204BE Hantek6254BE автомобильной диагностики измерения Автомобильный диагностический осциллограф

Hantek60004BE Серия комплект Общие характеристики:

Стандарт оснащен более чем 80 типами автомобильной функции измерения (действие зажигания/датчик/автобусная Диагностика/пермер/запуск и зарядка);

USB 2,0 разъем интерфейса и воспроизведения, и не требуется дополнительный источник питания; Подставка для планшета, ПК;

Поддержка WIN10/WIN8/WIN7 и т. Д.

Бесплатное обновление программного обеспечения постоянно,

Более высокая производительность; Поддержка USBXI, простота в эксплуатации.

4 изолированных канала Осциллограф, 1GSa/s частота дискретизации в режиме реального времени, 2 мВ-10 В/див Высокая Входная чувствительность и большой диапазон ввода, 70 МГц высокая полоса пропускания, малый размер, легко для переноски.

Динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

Параметры:

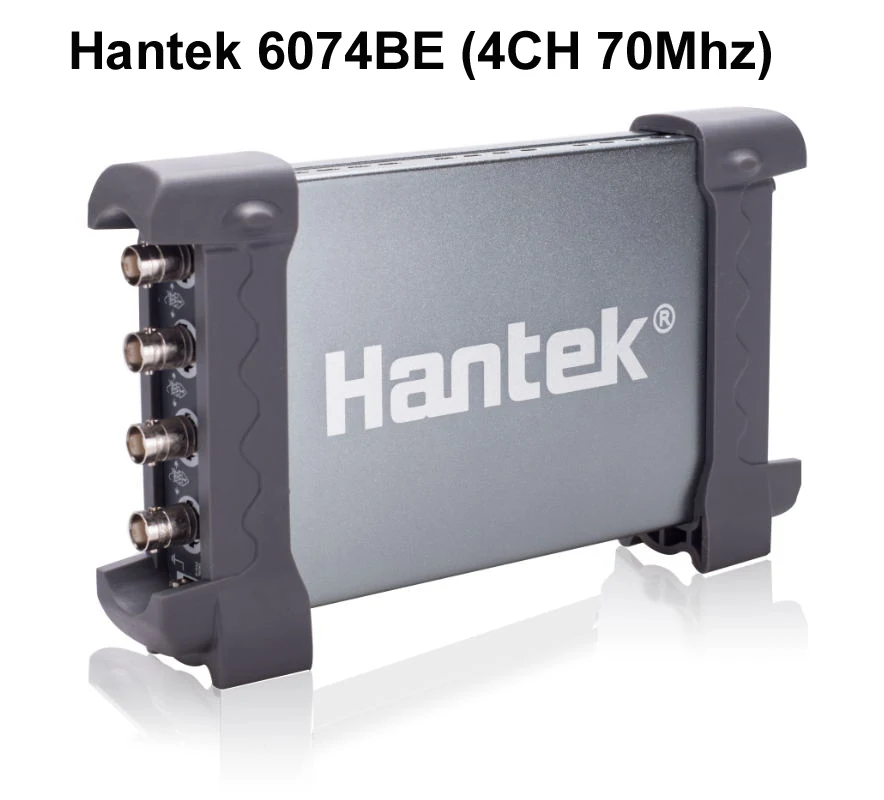

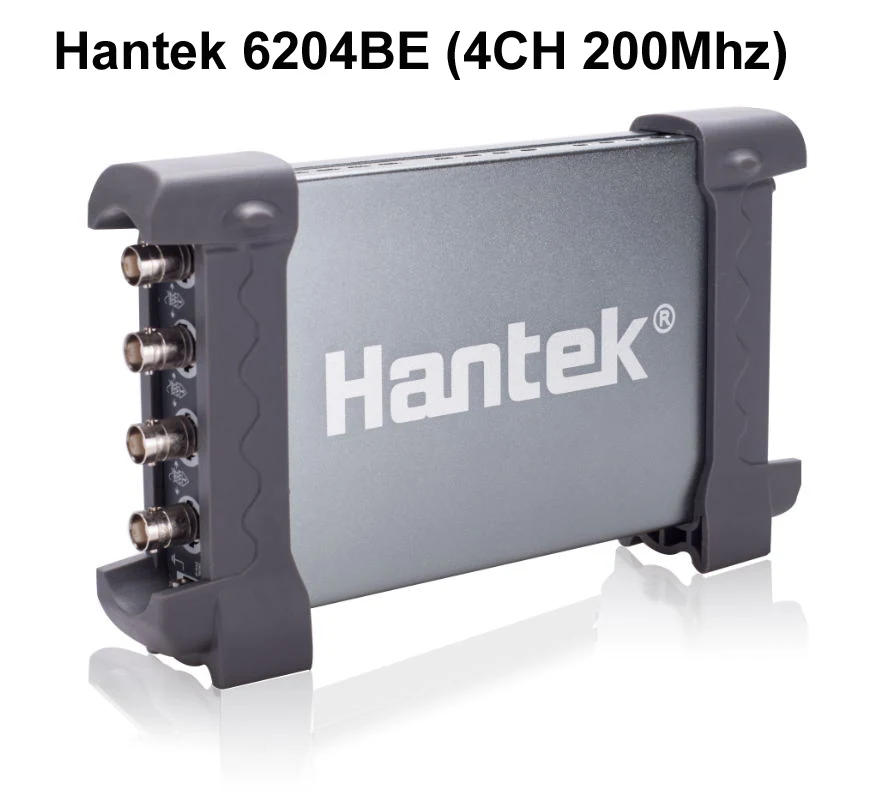

Модель	Hantek6074BE/чAntek6104BE/Hantek6204BE/Hantek6254BE
Пропускная способность	70 МГц/100 МГц/200 МГц/250 МГц
Автомобильный измерения Функция	Впускной коллектор вакуум & зажигание, бензиновые пары регулировочный клапан вакуум & зажигание, зажигание выхлопа холостого хода, пусковое зажигание выхлопа; Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки; Может ли данные автобуса проверить, может ли автобусный сигнал целостности, может автобус LH долгое время приобретения, LIN bus; Состав: бензин/дизель; Стартер и зарядный схемы
Канал	4 CH
Частота дискретизации в реальном времени	1GSa/s
Объем памяти	64 K
Время Основание точность	± 50ppm
Временной диапазон развёртки	2ns/div-1000s/div (1-2-4 последовательности)
Вход сопротивление	1mом 25pF
Вход чувствительность	2mV/div~10 V/div
Вертикальный Разрешение	8Bit
Вертикальное смещение диапазон	2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд; 200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд
DC усиления точность	± 3%
Пропускная способность	20 МГц
Режим запуска	Край, пульс, видео, альтернатива
Источник запуска	CH1, CH2, CH3, CH4
Аналоговый сигнал процесса	+,-, X, ÷, FFT, Invert
Курсоры измерения	Крест, Трассировка, горизонтальный, вертикальный
Автоматическое измерение	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл
Объем	175105 мм 25 мм
Вес	0,9 кг
Аксессуар	2 пассивных зонда, 2 Зажим Аллигатор линий

Hantek 6004BE серии:

Пользователя Интерфейс

Нажмите на значок программного обеспечения на столе после завершения настройки программного обеспечения и подключения оборудования. Затем интерфейс пользователя будет показан следующим образом.
