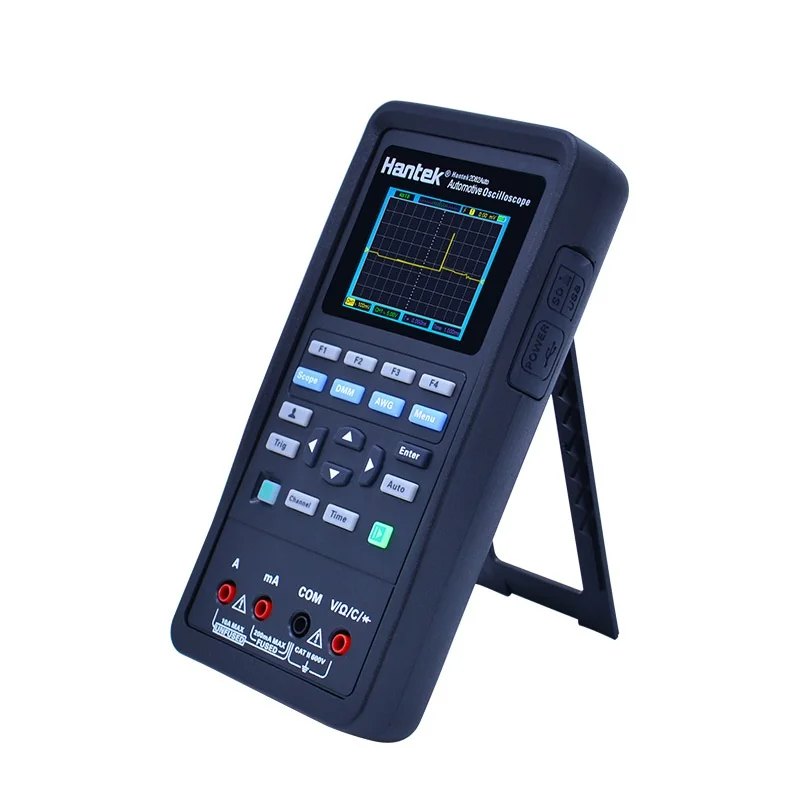

Hantek ручной 2D82 Автоматический цифровой осциллограф-мультиметр 4 в 1 2 канала 80 МГц источник сигнала автомобильный диагностический 250MSa/s

Описание

Hantek ручной 2D82 Автоматический цифровой осциллограф-мультиметр 4 в 1 2 канала 80 МГц источник сигнала автомобильный диагностический 250MSa/s

Особенности:

Новый портативный oscilloscope-Hantek2000 серии, он продолжает компактную и легкую концепция, но с новым Поколение 4 в 1 Многофункциональный тестер: Автомобильный диагностический, осциллограф, источник сигнала и мультиметр; небольшой объем неприбыльной рукоятки одной рукой; прижимная подставка была разработана для поддержки многоугольной регулировки; Ультра-низкая мощность, Интерфейс зарядки типа C, каждый 2 часа заряда батареи позволяет работать один полный день или в режиме ожидания два месяца; цветной ЖК-дисплей высокой четкости четкий и деликатный; минималистичный дизайн клавиатуры упрощает работу, прост в использовании.

С более чем 80 виды автомобилей тестирования, и сканировать qr-код на задней части устройства может открыть видео файлы помощи, чтобы показать вам, как проверить транспортные средства.

· Первые тестовые проекты: вакуумная степень впускного коллектора и зажигание, лампчерный регулирующий клапан-степень вакуума и зажигания, зажигание выхлопа (холостого хода), зажигание выхлопа (запуска).

· Запуск и зарядка: схема зарядки, ток и напряжение.

· Привод: бензин/дизель.

· Обнаружение автобуса: наблюдение за данными CAN Bus, проверка целостности сигнала CAN bus, долгосрочное накопление CAN bus LH, Lin-bus.

· Датчик s: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки.

· Зажигание: Первичное/вторичное.

· Осциллограф: 2 канала Осциллограф, полоса пропускания 80 МГц, частота дискретизации 250 м.

· Функция мультиметра: напряжение, ток, сопротивление, диод, конденсатор, ВКЛ-ВЫКЛ тест;

· Функция выхода генератора сигналов: выходной синус, квадрат, треугольник, трапециевидный и другие формы сигналов; синус до 25 МГц;

Модель	Hantek2D82AUTO
Транспортное средство режим тестирования
Диагностика автомобиля	Транспортное средство диагностики Функция	Зажигания	Первичное зажигание (напряжение)
			Первичное зажигание (ток)
			Первичное зажигание (напряжение и ток)
			Первичное зажигание (датчик коленчатого вала)
			Основной зажигания газовой плиты, SecondaryIgnition
		Вторичный	Тип распределителя вторичного зажигания (заглушка)
			Тип распределителя вторичного зажигания (King Lead)
			Вторичный СОП (положительный)
			Вторичное СОП или CPC (отрицательное)
			Вторичная катушка Выход диагностики
			Вторичное зажигание и первичное зажигание
	Датчики давления	Воздушного потока метр	Воздушного потока метр
			Расходомер воздуха (воздушная лопасть)
			Датчик воздушного потока (дизельное топливо B'OSCH)
			Прессуресенсор воздухозаборника (B'OSCH Дизель)
		Распределительного вала	Распределительного вала (Индуктивный)
			Распределительный вал (AC взволнованный)
			Распределительный вал (эффект Холла)
			Распределительный вал (B'OSCH Common Rail дизель)
		Коленчатый вал	Коленчатый вал Индуктивный бег
			Коленчатый вал Индуктивный сгибать
			Коленчатый вал Холла
			Датчик коленчатого вала и первичного зажигания
		Компонентов	Распределитель pick-up (эффект Холла)
			Распределитель Индуктивный подъёмник
			Распределитель Индуктивный pick-up Running
		Лямбда-зонд Датчики	Лямбда-зонд Сенсор из оксида титана
			Лямбда-зонд Сенсор циркония
			Lambda датчик циркония Pre & Post cat
		Датчик положения дроссельной заслонки	Датчик положения дроссельной заслонки потенциометр
			Датчик положения дроссельной заслонки переключатель
			Переключатель педали дроссельной заслонки (B'OSCH Дизель)
			АБС-пластик цифровой Скорость Сенсор
			ABS аналоговый Скорость Сенсор
			Температура охлаждающей жидкости (5 В)
			Температура охлаждающей жидкости (GM/Vauxhall Simtec
			Датчик столкновения
			Карта аналоговый
			Карта Цифровой
			Датчик скорости Холла
			Педаль акселератора (B'OSCH Дизель)
	Диагностика автобуса	Подключению CAN-шины	Подключению CAN-шины Просмотр данных
			Подключению CAN-шины сигнал целостности
			CAN Bus LH длинный захват
		LIN подключения по шине CAN	LINBus
	Двигатель	Бензин	Одноточечный инжектор (напряжение)
			Одноточечный инжектор (ток)
			Многоточечный инжектор (напряжение)
			Многоточечный инжектор (ток)
			Инжектор Напряжение и ток
			Ток инжектора и первичное зажигание
		Дизельное топливо	Common Rail дизельный (ток)
			Инжектор B'OSCH CDi 3 (ток)
			Инжектор B'OSCH дизель (холостого хода)
			Инжектор B'OSCH дизель (ускорение)
		Дизельные свечи зажигания
		Электронный топливный насос
		УГЛЕРОДНЫЙ канистра Соленоидный клапан
		ERG рециркуляционный Соленоидный клапан
		Шаговый двигатель пример-1 шт.
		Шаговый двигатель Пример 2
		Управление холостым ходом-клапан (поворотный)
		Управление холостым ходом-клапан (Электромагнит)
		Сервомотор дроссельной заслонки (холостого хода)
Сервомотор дроссельной заслонки (ускорение)
B'OSCH CDi3 контроль количества-клапан
B'OSCH CDi3 регулятор давления-клапан
Вентилятор охлаждения с переменной скоростью
Вентилятор охлаждения с переменной скоростью
Переменный распределительный вал-клапан синхронизации
Запуск и зарядка		Зарядный схемы	Цепи зарядки ток/напряжение
			Зарядки цепи тока/напряжения, начиная 24 В
			Цепи зарядки ток/напряжение холостого хода 24 В
			Зарядка цепи генератор переменного тока Пульсация/Диодная Диагностика
		Относительная сжатия бензин
		Относительная сжатия дизельного топлива
	Начиная с Напряжение падение
Режим осциллографа
Пропускная способность	80 МГц
Канал	2CH + DMM + AWG
				По горизонтали
Образец диапазон скорости цифрового потока	250MSa/s (одноканальный), 125MSa/s (двухканальный)
Сигналов интерполяции	(Sin x)/x
Запись Длина	3 K образцы на двухканальный
SEC/DIV диапазон	5ns/div ~ 500 s/div 1, 2, 5 последовательностей
Вертикальный
Аналого-цифровой преобразователь	8-плата сбора данных, каждый канал выборку одновременно
Вольт/DIV диапазон	10mV/div ~ 10В/divat вход BNC
Предел пропускной способности, типичный	20 МГц
				Низкочастотный диапазон (-3 дБ)	≤10Hz на BNC
Время подъема на BNC, типичный	≤5ns
DC усиления точность	± 3% для нормального или среднего режима приобретения, 10 V/div до 10mV/div
Примечание: полоса пропускания уменьшается до 6 МГц при использовании зонда 1X.
Приобретение
Приобретение режимов	Обычный
Триггер
Тип	Края
Режим	Авто, нормальный, одиночный
Уровень	± 4 деления от центра экрана
Точность уровня триггера	0.2div × Вольт/div в пределах ± 4 делений от центра экрана
Наклон	Рост, падение, рост и падение
Источник света	CH1/CH2
Вход
Соединительная муфта	DC, AC или GND
Вход импеданс	25pF±3 пФ, 1MΩ±2%
Переменному току
Затухания зонда	1X, 10X
Поддерживается зонд затухание факторов	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	150 VRMS
Измерение
Курсор	Разница в напряжении между курсорами: v
	Разница во времени между курсорами: △T
Автоматические измерения	Частота, амплитуда
Генератор сигналов произвольной формы режим
Сигналов частоты	Синус: 1 Гц ~ 25 МГц
	Площадь: 1 Гц ~ 10 МГц
	Рампа: 1 Гц ~ 1 МГц
	EXP: 1 Гц ~ 5 МГц
Для отбора проб	250MSa/s
Амплитуда	2.5Vpp (50Ω)
	5Vpp (высокое сопротивление)
Частота Разрешение	0,001
Канал	1CH выходного сигнала
Сигналов глубины	512Sa
Вертикальный Разрешение	12 бит
Стабильность частоты	<30ppm
Выход сопротивление	50 Ом
DMM режимов тестирования
Максимальная Разрешение	4000 отсчетов
DMM режимов тестирования	Напряжение, ток, сопротивление, емкость, Диод и ВКЛ-ВЫКЛ
Максимальная Вход Напряжение	AC: 600 В, DC: 800 в
Максимальная Вход ток	AC: 10A, DC: 10A
Вход сопротивление	10MΩ
Измерение термин	Диапазон	Точность	Разрешение
DC Напряжение	400.00mV	± (0.8% + 5)	100uV
	4,000 V		1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	±( 1% + 2)	1 V
	Защита от перегрузки: 400мв: 250 В, Прочее: 600Vrms.
AC Напряжение	4,000 V	± (1.2% + 5)	1mV
	40,00 V		10mV
	400,0 V		100mV
	600,0 V	± (1.5% + 5)	1 V
	Частота: 40 Гц ~ 400 Гц;
	Частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток	40.00mA	±( 1% + 2)	10uA
	200.0mA	±( 1.5% + 2)	100uA
	4.000A	±( 1.8% + 2)	1mA
	10.00A	±( 3% + 2)	10mA
	Защита от перегрузки:
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Переменного тока	40.00mA	±( 1.3% + 2)	10uA
	400.0mA	±( 1.8% + 2)	100uA
	4.000A	±( 2% + 3)	1mA
	10.00A	± (3% + 5)	10mA
	Частота: 40 Гц ~ 400 Гц;
	Самовосстанавливающийся Предохранитель: 200 мА/250 В, 4A и 10A диапазон без предохранителя.
Сопротивление	400,0 Ω	±( 1% + 3)	0,1 Ω
	4.000K Ω	± (1.2% + 5)	1Ω
	60.00K Ω		10Ω
	400.0K Ω		100Ω
	4.000M Ω		1KΩ
	40.00M Ω	±( 1.5% ± 3)	10KΩ
	Защита от перегрузки: 220 Vrms
Постоянной ёмкости, универсальный конденсатор	40.00nF	± (3% + 5)	10pF
	400.0nF		100pF
	4,000 мкФ		1nF
	40,00 мкФ		10nF
	100,0 мкФ		100nF
	Защита от перегрузки: 220 Vrms
Диод	0 В ~ 2,0 в
ВКЛ-ВЫКЛ	<50Ω
Общие характеристики
Дисплей
Дисплей Тип	2,8 дюймов 64 K цветной TFT
Разрешение дисплея	320 по горизонтали на 240 вертикальные пиксели
Дисплей контраст	Регулируемый
Мощность-поставки
Поставка Напряжение	100V-240VAC, 50 Гц-60 Гц; постоянного тока на входе: 5VDC, 2A
Мощность потребления	<2,5 W
Предохранитель	T, 3A
Батарея	2600mA * 2
На окружающую среду
Операционной Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность	≤ + 104 ° (≤ + 40 °C): ≤90% относительной влажности
	106 ° ~ 122 ° (+ 41 °C ~ 50 °C): ≤60% относительной влажности
Метод охлаждения	Конвекционная печь
Высота над уровнем моря	Операционная и	3000 м (10000 футов)
	Нерабочем
Механическому воздействию	Случайной вибрацией	0,31 ГРМ от 50 Гц до 500 Гц, 10 минут на каждом a'xis
	Нерабочем	2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждом a'xis
	Рабочая	50 г, 11 мс, половина синуса
