Описание
 |  |  |  |
 |  |  |  |

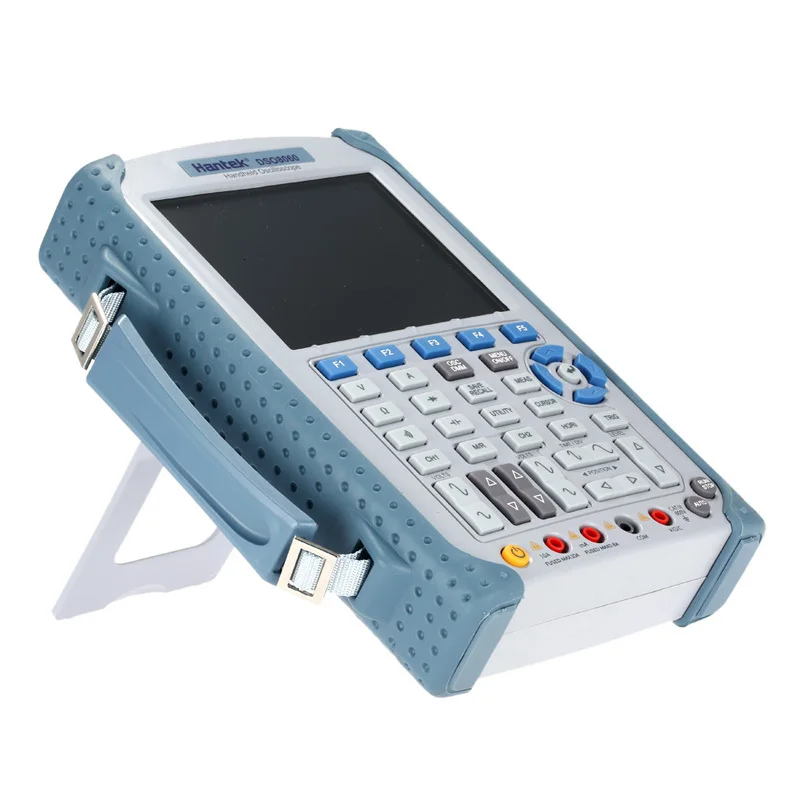

Hantek DSO8060 5 в 1 Ручной осциллограф DMM/анализатор спектра/счетчик частоты/генератор сигналов произвольной формы
Описание продукта:
DSO8060 пять-в-одном портативный осциллограф. Осциллограф/DMM/анализатор спектра/счетчик частоты/генератор сигналов Arbtrary.
Высокая пропускная способность 60 МГц осциллограф, и 6000 отсчетов высокой точности DMM. Отделеная GND для справки. Аппаратные средства счетчик частоты.

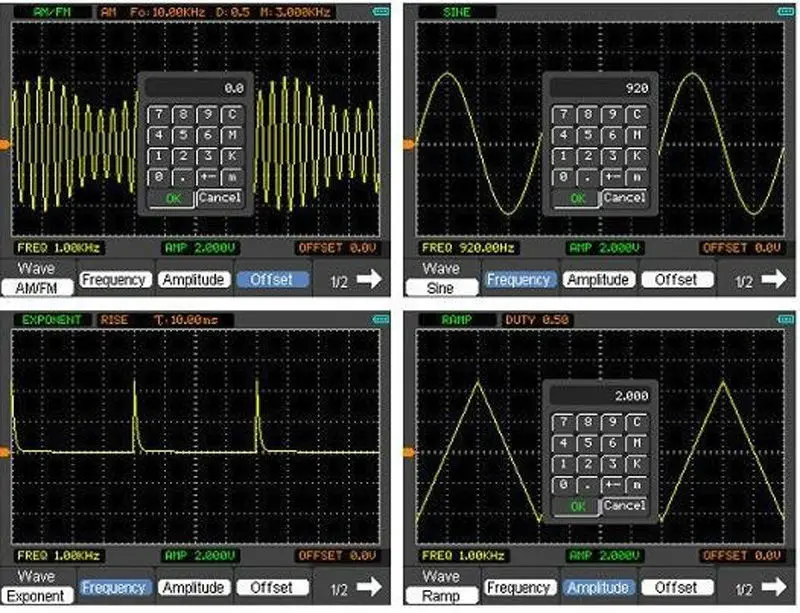

Генератор произвольной формы: 25Mz произвольной формы сигнала, (Синусоидальная волна может доставить до 75 Mz) 200 MSa/s DDS, 12 бит вертикального разрешения.

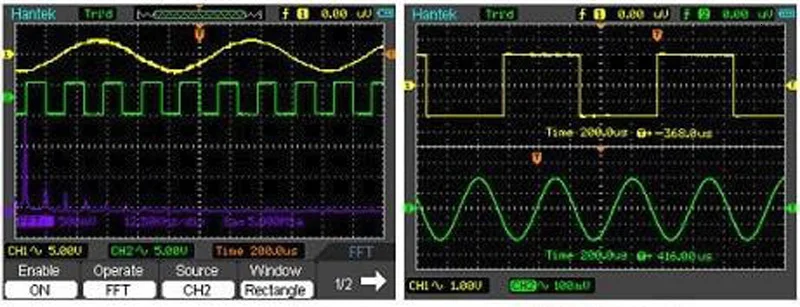

FFT, +,-, *,/, X-Y, 22 вида автоматических измерений, проверка пропуска/сбоя, прост в использовании на производственной линии.
Высокая частота обновления; высокая частота дискретизации в реальном времени 150 MSA/s-2GSa/s; 50 gsa/s эквивалентная частота дискретизации.

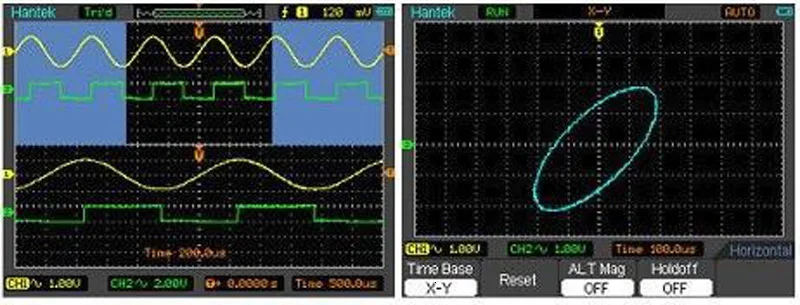

Многоформенный Режим триггера, 2 отдельных временной базы в режиме триггера ALT, легко увидеть 2 сигнала с разной частотой.
1000 сигналов сохраняет и записывает.

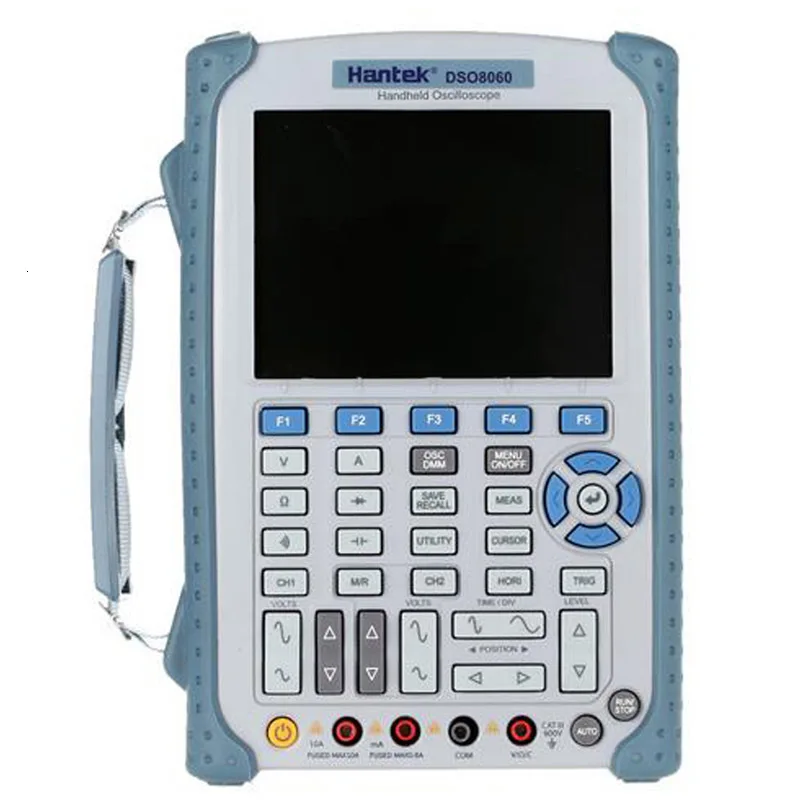

Отличный промышленный дизайн. Прямой ключ для каждого канала, временной базы, триггера и DMM, прост в эксплуатации.
Большой 5,7 дюймовый TFT цветной ЖК-дисплей, светодиодный подсветка, четкий дисплей.
USB Host/устройство 2,0 полный интерфейс, поддержка съемного диска, RS-232/LAN опция; легко управлять ПК или на большое расстояние.
Работа батареи (установлена) промышленный дизайн.
Сохраните форму волны в следующем: графический файл jpg/bmp, MS файл exel/word.
Размеры (мм): 240 (L) x165 (W) x50 (H), легко переносится.
Второй экземпляр дизайна Labview \ VB \ VC.
Технические характеристики
| Модель | DSO8060 |
| Пропускная способность | 60 МГц |
| Канал | 2 |
| В режиме реального образцаСкорость | 250MSa/s |
| ЭквивалентОбразецСкорость | 50GSa/s |
| ЗаписьДлина | 2 K |
| ЯпонскийВремя | <5.8ns |
| РазверткиТочность | +/-50ppm |
| ВремяОснованиеДиапазон | 5 нс/div-1000s/Див |
| ВидеоПомощь | -- |
| SDКарта | -- |
| ВходImpandance | 1 мОм15pF |
| Вольт/DIVДиапазон | Вольт/DIVДиапазон |
| A/DКонвертер8bit | |
| ПозицияДиапазон | +/-50 в (5 В/div),+/-40 V (2 V/div ~ 500mV/div), |
| +/-2 В (200 мВ/див ~ 50 мВ/див), +/-400мв (20мв/див ~ 2МВ/див) | |
| Постоянного токаКоэффициент усиленияТочность | +/-3%ДляОбычныйИлиСреднийПриобретениеРежим,5 V/divДля того, чтобы10mV/div; |
| +/-4%ДляОбычныйИлиСреднийПриобретениеРежим,5mV/divДля того, чтобы2mV/div | |
| Пропускная способностьПредел | 20 МГц |
| ТриггерТипы | Край,Видео,Пульса,Склон,Более чемВремя,Альтернативные |
| ТриггерИсточник света | CH1,CH2, |
| Математика | +,-, X, ÷, FFT,Инвертировать |
| КурсорИзмерение | НапряжениеРазницуМеждуКурсоры:V; |
| ВремяРазницуМеждуКурсоры:Футболка; | |
| ВзаимнойОTВГерц(1/T); | АвтоMeasuermentЧастота,ПериодаЗначит,ПК-ПК,CycliRMS,(С неограниченным количеством товара),Максимум,ПодъемВремя,На осеньВремя,+ ИмпульсныйШирина,-ПульсШирина,Delay1-2Rise,Delay1-2Fall,+ Службы,Постоянный ток,Vbase,Vtop,Vmid,Стиль «вамп»,Выброс,Prestoot,ПреиодЗначит,ПреиодRMS,FOVShoot,RPREShoot,BWIDTH,FRF Цифровой мультиметрМакс.Разрешение6000Отсчетов |
| ТестированиеРежимов | Напряжение,В настоящее время,Сопротивления,Постоянной ёмкости, универсальный конденсатор,Диод&Непрерывности |
| Макс.ВходНапряжениеОт сети переменного тока: | 600 V,Постоянный ток:800 V |
| Макс.ВходВ настоящее времяОт сети переменного тока: | 10A,Постоянный ток:10A |
| Макс.ВходImpandance | 10 мОм |
| Дисплей | 5,7 "светодиодныйДисплей,320*240В горошек |
| Размер | 245 ммx163 ммx52 мм |
| Вес | 1,3 кг (безПосылка) |

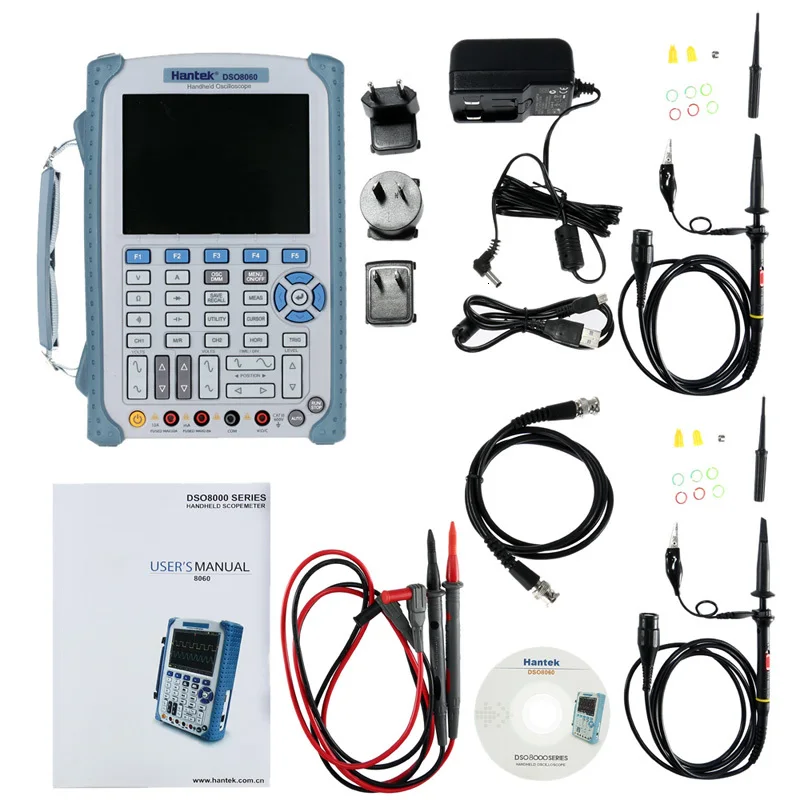

| Стандартный | ЗондPP80x2 |
Характеристики
- Бренд
- Hantek
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 320*240 Пикселей
- Длина записи
- 32K
- Ширина браслета
- 60-99 МГц
- Номер модели
- DSO8060
- Размер дисплея
- 5.0-6.9 Дюйм(ов)
- Частота дискретизации в реальном времени
- Other
- Цифровых каналов
- 2
- Digital Channels
- 2
- Band Width
- 60-99MHz
- Real-time Sampling Rate
- 250MeSa/s
- Equivalent Sampling Rate
- 50GSa/s
- Memory Depth
- 32K
