Hantek DSO5102M 100 м настольный цифровой осциллограф, частота дискретизации в реальном времени 1 ГСА/с, полоса пропускания 60 МГц-200 МГц, глубина памяти 1 м

Описание

1GSa/s частота дискретизации в реальном времени и 50GSa/s эквивалент частота дискретизации пропускная способность 60 МГц-200 МГц, 1 м глубина хранения мощная функция триггера супер большой экран и очеловеченным меню интерфейс операции

Особенности обзор:

Частота дискретизации в реальном времени 1 ГСА/с и эквивалентная частота дискретизации 50 ГСА/с Глубина хранения полосы пропускания 60 МГц-200 МГц, 1 м Мощная функция триггера Функция VGA (опционально) Супер экран и гуманный интерфейс работы Интеграция USB хоста, поддержка U дискового хранения, обновление системы интерфейса USB 7 дюймов 64 к цветной сенсорный экран TFT true color ЖК-дисплей экран, отображение сигнала четкий и похожая на настоящую. Ультратонкий дизайн, легкий и удобный для переноски.

Связанные изображения:

Hantek DSO5102M 100 м настольный цифровой осциллограф, частота дискретизации в реальном времени 1 ГСА/с, полоса пропускания 60 МГц-200 МГц, глубина памяти 1 м

Модель	DSO5062M	DSO5102M	DSO5202M
Аналоговая полоса пропускания	60 МГц	100 МГц	200 МГц
Количество каналов	2 аналоговых + внешний триггер
Частота выборки в реальном времени	1GSa/s
Эквивалент частота дискретизации	50GSa/s
Глубина хранения	Одноканальный Максимальная глубина хранения 1 м точки выборки, двухканальный 512 K, двухканальный 4 K, 40 K, 512 K опционально
Времени нарастания импульсов	Меньше, чем 5.8ns	Меньше, чем 3.5ns	Меньше, чем 1.8ns
Время Основание точность	+ 50ppm
Временной диапазон (s/div)	4 НС/div-80s/Див	4 НС/div-80s/Див	2 нс/div-80s/Див
Вход сопротивление	1 М Омега
Вертикальный диапазон чувствительности	2mV/div~5 V/div(В чехол изС байонетным коаксиальным разъемомВход секции)
Разрешение по вертикали	8bit
Вертикальное смещение диапазон	+ 50 в (5 В/div), + 40 В (2 в/div ~ 500 мВ/div).
	+ 2 V (200mV/div ~ 50mV/div) + 400mV (20mV/div ~ 2mV/div)
DC усиления точность	2 мВ/див до 5 мВ/див + 4% (выборка или средняя выборка);
	10mV/div~10 В/div + 3% (Отбора проб или средняя для отбора проб)
Время основания позиции	2 нс/div-80s/ДивСканирование: 100 мс-50 с/Див;
Ограничение пропускной способности	20 МГц
Тип триггера	Край, ширина импульса, частота видео, наклон, таймаут, чередование.
Источник запуска	CH1, CH2, EXT, EXT/5, AC Line
Цифровые фильтрации	Высокий Пасс, низкий Пасс, полосовой Пасс и полосный стоп.

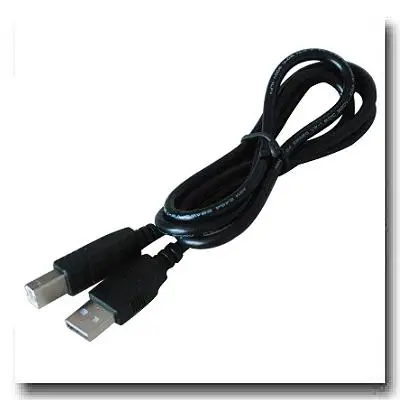

Интерфейс	USB хост,USB устройство,RS-232,Передача/сбой вне;
Сигналов расчет	+,-, X, FFT
Измерение курсора	Ручной режим: разница напряжения между курсорами V; разница во времени между курсорами T;
	Взаимное значение delta T-Гц (1/Delta T); режим отслеживания: значения напряжения и времени точек сигнала.
Автоматическое измерение	Частота, период, среднее значение, пиковое значение, среднеквадратическое значение, максимальное значение, минимальное значение, время, время, положительные частота ширина, отрицательный частоты ширина, поднимающийся край разность фаз, разность фаз падающих кромок, положительное отношение пошлины, отрицательное отношение пошлины, нижнее конечное значение, верхнее значение, Среднее значение, амплитуда, перегрузки, предварительно импульса, среднее значение, среднеквадратичных значений, заднему превышения, подъем края до флеш, bwidth, FRF, FFR, лрр, LRF, LFR, LFF
Сенсорный экран	7 "TFT 16 бит истинный цветной ЖК-экран, разрешение 800*480
Внутреннее хранилище (ПЗУ)	2 группы опорных сигналов, 20 наборов настроек, 10 наборов сигналов;
Внешнее запоминающее устройство	Растровое хранение, CSV хранение, хранение сигналов и хранение;
Размер	Длина: (313 мм) Ширина: (108 мм) Высота: (142 мм)
Максимальное входное напряжение	+ 400 V(DC + ACПиковое значение,КатКотом II;
Вес	Нет упаковки: 2,08 кг
Маркировка зонд	Стандартные 2 PP80 пассивные зонды	Стандартные 2 PP150 пассивные зонды	Стандартные 2 PP200 пассивные зонды
