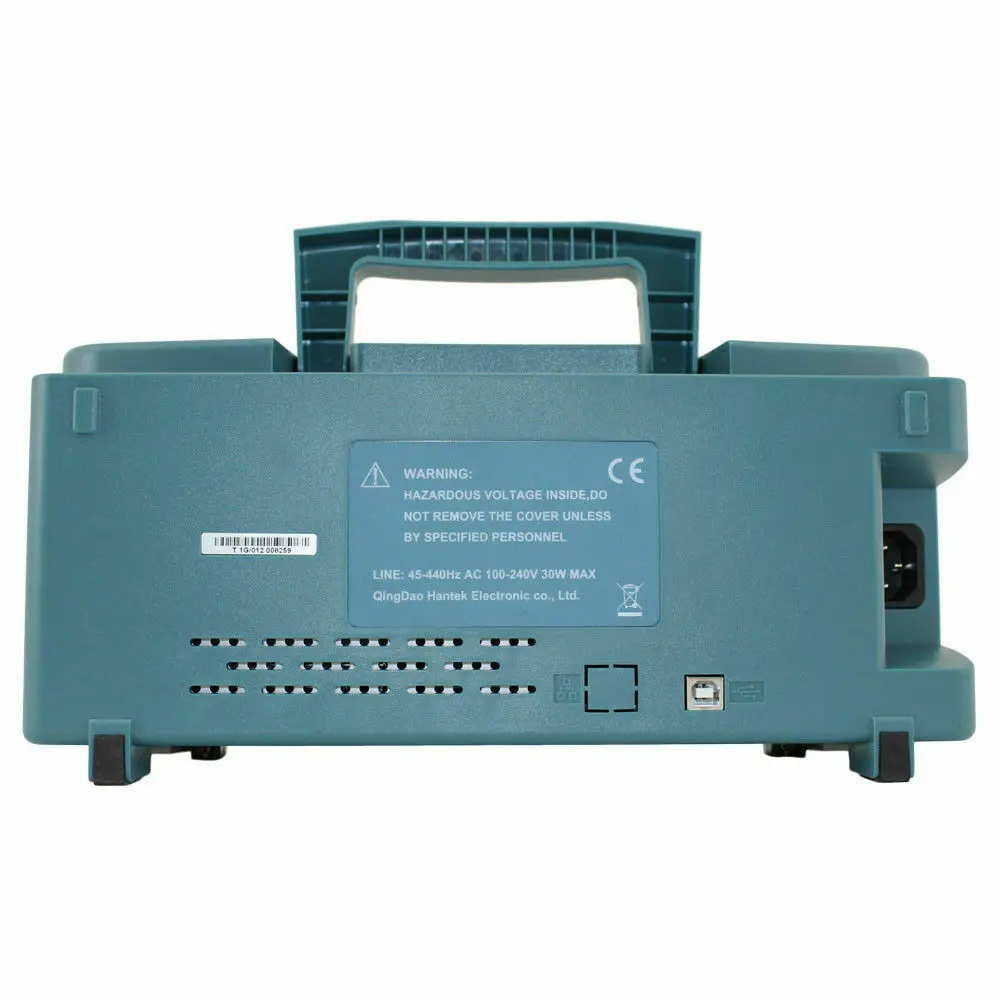

Hantek DSO5102B цифровой осциллограф 100 МГц 2CH 1GSa/s " TFT+ глубина памяти 1 м

Описание

Hantek DSO5102B цифровой осциллограф

--1 Года гарантии

Полоса пропускания: 60-200 МГц;
Частота дискретизации в реальном времени: 1GSa/s;
Большой (7,0 дюйма) цветной дисплей, WVGA (800x480);
Длина записи до 1 м;
Несколько автоматических измерений;
Режим триггера: край/ширина импульса/линия выбор видео/Слип/сверхурочные и т. Д.

Особенности:

200/100/60 МГц полоса пропускания 1GSa/s частота дискретизации в реальном времени Большой (7,0 дюйма) цветной дисплей, WVGA (800x480) Длина записи до 1 м Режим триггера: край/ширина импульса/линия выбор видео/Слип/сверхурочные и т. Д. Usb-хост и подключение устройств, стандартный Несколько автоматических измерений Четыре Математические Функции, включая стандарт FFTs VGA дополнительно

Модель	DSO5202B	DSO5102B	DSO5062B
Пропускная способность	200 МГц	100 МГц	60 МГц
Канал	2
Частота дискретизации в реальном времени	1GSa/s
Эквивалент частота дискретизации	25GSa/s
Объем памяти	1 м
Времени нарастания импульсов	1.7ns	3.5ns	5.8ns
Время Основание точность	± 50ppm
Временной диапазон развёртки	2 нс/div-40s/Див
Вход Impendance	1mом
Вольт/DIV диапазон	2mV/div~ 5 V/div
Аналого-цифровой преобразователь	8 бит
Диапазон местоположения	± 50 в (5 В/div), ± 40 В (2 в/div~500 мВ/див), ± 2 в (200 мВ/Див~50 мВ/див),± 400 мВ (20 мВ/Див~2mV/div)
DC усиления точность	± 3% для нормального или среднего режима приема, 5 В/div до 10 мВ/div; ± 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div
Предел пропускной способности	20 МГц
Тип триггера	Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, AC Line
Математика	+,-, X, ÷, FFT
Измерение курсора	Разница напряжения между курсорами:△V; Разница во времени между курсорами:△Футболка; Обратная△T в герцах (1/& Delta; T)
Авто Measuerment	Частота, период, средняя, Pk-Pk, цикли RMS, минимальная, максимальная, Время нарастания, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + пошлина, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B width, FRF
Дисплей	7 "TFT 16 K цветной lcd, 800*480 точек
Размер	313x108x142 мм
Вес	2,08 кг
Стандартный зонд	PP200x2	PP150X2	PP80X2
Подробный технический индекс см."DSO5000B серии технический паспорт "

Выберите	Модель	Пропускная способность	Каналы	Частота дискретизации
MSO5000D серии	200/100/60 МГц	2CH + 16CH (LA) + EXT	1GSa/s (аналог) 500 MSA/s (LA)	7 мощная функция триггера, Длина записи 1 м, USB Интерфейс обновления системы 16CH Логический анализатор, 7 ''lcd WVGA 800*480; VGA дополнительно
DSO5000P серии	200/100/70 МГц	2CH + EXT	1GSa/s	Длина записи 40 K, Обновление системы интерфейса USB, 7 ''lcd WVGA 800*480, Мощная функция триггера; VGA дополнительно
DSO5000B серии	200/100/60 МГц	2CH + EXT	1GSa/s	Длина записи 1 м, Обновление системы интерфейса USB, 7 ''lcd WVGA 800*480, 7 мощная функция триггера; VGA дополнительно
DSO5000BM серии	200/100/60 МГц	2CH + EXT	1GSa/s	Длина записи 2 м, Обновление системы интерфейса USB, 7 ''ЖК WVGA 800*480 7 мощная функция триггера; VGA дополнительно
DSO5000BMV серии	200/100/60 МГц	2CH + EXT	1GSa/s	Длина записи 2 м, Видео Функция помощи; Встроенная sd-карта 4G 7 ''ЖК WVGA 800*480 7 мощная функция триггера, Обновление системы интерфейса USB; VGA дополнительно
MSO5074F (г)	70 МГц	8CH (LA) + 4CH + 12bit узор генератор	1GSa/s (аналог) 500 MSA/s (LA)	Генератор DSO/LA/AWG/шаблон Длина записи 1 м, 16CH логический анализатор, USB Интерфейс обновление системы 7 ''ЖК WVGA 800*480 Мощная функция триггера;
