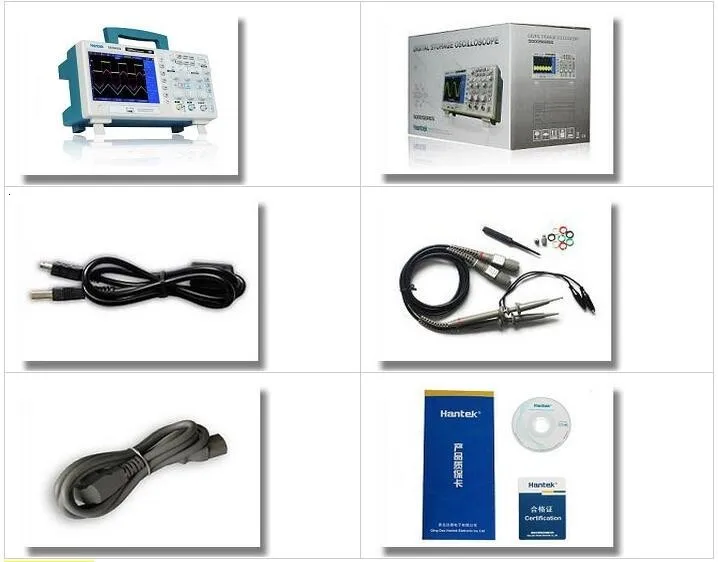

Hantek DSO5072P Цифровой осциллограф 70 МГц 2 канала 1GSa/s d Длина 24 к USB DSO 5072 " TFT WVGA(800x480) P

Описание

Hantek DSO5072P Цифровой осциллограф 70 МГц 2 канала 1GSa/s d Длина 24 к USB DSO 5072 7 "TFT WVGA (800x480) P

Описание продукта:

DSO5072P

Полоса пропускания: 70 МГц;

1GSa/s частота дискретизации в реальном времени;

Большой (7,0 дюйма) цветной дисплей, WVGA (800x480).

Особенности

70 МГц полос пропускания

1GSa/s частота дискретизации в реальном времени

Большой (7,0 дюйма) цветной дисплей, WVGA (800x480)

Длина записи до 40 K

Режим триггера: край/ширина импульса/линия выбор видео/Слип/сверхурочные и т. Д.

Usb-хост и подключение устройств, стандартный

Несколько автоматических измерений

Четыре Математические Функции, включая стандарт FFTs

Предоставляет программное обеспечение для анализа ПК в реальном времени

VGA дополнительно

Технические характеристики

Модель	DSO5202P	DSO5102P	DSO5072P
Пропускная способность	200 МГц	100 МГц	70 МГц
Канал	2
В режиме реального времениОбразец	1GSa/s
ЭквивалентОбразец	25GSa/s
ПамятьГлубина	40 K
ПодъемВремя	1.7ns	3.5ns	5ns
ВремяОснованиеТочность	50ppm
ВремяОснованиеДиапазон	2 нс/div-40s/Див	4 НС/div-40s/Див
ВходImpendance	1 м
Вольт/DIVДиапазон	2 мВ/div-5V/Див
A/DКонвертер	8Бит
ПозицияДиапазон	50 в (5 В/div),40 В (2 в/div-500mV/div),
	2 В (200 мВ/div-50mV/див),400мв (20мв/div-2mV/див)
Постоянного токаКоэффициент усиленияТочность	3%ДляОбычныйИлиСреднийПриобретениеРежим,5 V/divДля того, чтобы10mV/div;
	4%ДляОбычныйИлиСреднийПриобретениеРежим,5mV/divДля того, чтобы2mV/div
Пропускная способностьПредел	20 МГц
ТриггерТипы	Край,Видео,Пульса,Склон,Более чемВремя,Альтернативные
ТриггерИсточник света	CH1,CH2,EXT,EXT/5,Переменного токаЛиния
Математика	+,-, X, ÷, FFT
КурсорИзмерение	НапряжениеРазницуМеждуКурсоры:V;
	ВремяРазницуМеждуКурсоры:Футболка;
	ВзаимнойОTВГерц(1/T);
АвтоMeasuerment	Частота,ПериодаЗначит,ПК-ПК,CycliRMS,(С неограниченным количеством товара),Максимум,ПодъемВремя,На осеньВремя,+ ИмпульсныйШирина,-ПульсШирина,Delay1-2Rise,Delay1-2Fall,+ Службы,Постоянный ток,Vbase,Vtop,Vmid,Стиль «вамп»,Выброс,Prestoot,ПреиодЗначит,ПреиодRMS,FOVShoot,RPREShoot,BWIDTH,FRF
Дисплей	7"На тонкопленочных транзисторах на тонкоплёночных транзисторах16кЦветЖК-дисплей,800*480В горошек
Размер	313 ммx108 ммx142 мм
Вес	2,08 кг
СтандартныйЗонд	PP200x2	PP150X2	PP80X2
