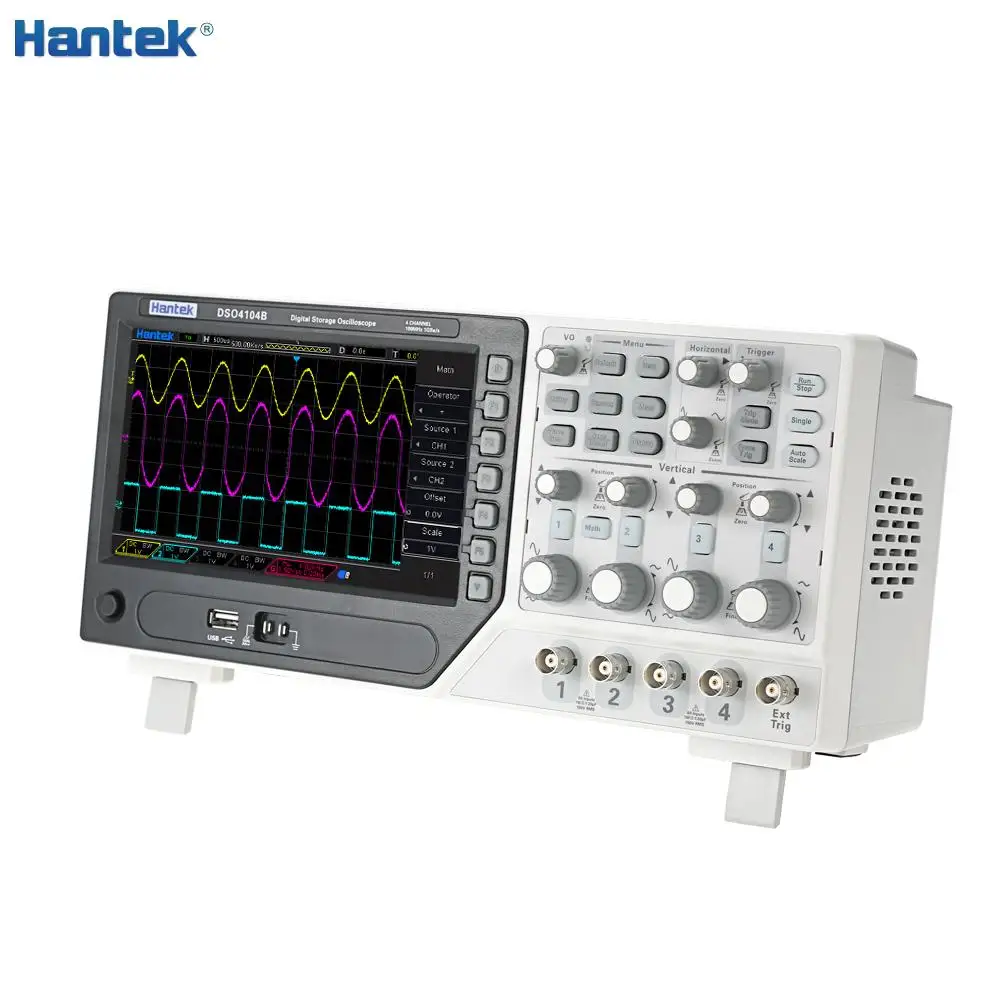

Hantek DSO4104B нераздельное цифровой осциллограф 4CH 100 мГц Bandwidth 8-бит 500uV/div 1GS/ s скорость дискретизации

4CH цифровой осциллограф для хранения, полоса пропускания 100 мГц, минимальный диапазон измерения 500мкм/div, 1GS/s продвинутая цифровая ТРИГГЕРНАЯ система, высокая чувствительность триггера, низкий триггерный дрожание, высокое разрешение и 7 дюймов 64 К цветной TFT (800*480).

Особенности:
4CH осциллограф + внутр + DVM + Функция автоматического диапазона.
Полоса пропускания 100 мГц, минимальный диапазон составляет 500мкм/div и 1GS/s.
Более 32 типов функции автоматического измерения.
Продвинутая цифровая ТРИГГЕРНАЯ система, высокая чувствительность триггера.
Более 14 видов триггерных функций: кромка, сверхурочная работа, пульс, паттерн, интервал и т. д.
Встроенный USB хост/устройство, удобно общаться с ПК. Поддержка системы хранения и обновления системы U-disk.
Поддержка различных команд дистанционного управления SCPI.
Стабильная и надежная качество, добротная и прочная.
Технические характеристики:

Модель	DSO4104B
Пропускная способность	100 мГц
Горизонтальные
Частота дискретизации диапазон	1GS/s
Сигнала интерполяция	(Син х)/х
Запись Длина	Максимум 64 К образцов на один канал;
	Максимум 32 К образцов на двухканальный (4 К, 32 К опционально)
Сек/DIV диапазон	2ns/div ~ 100 s/div
	1, 2, 5
Точность выборки и точность задержки времени	± 50ppm
Точность измерения времени дельты (Полная Полоса пропускания)	Однострелочный, нормальный режим ± (1 выборочный интервал + 100стр/мин × Чтение + 0.6ns)
	> 16 в среднем ± (1 выборочный интервал + 100стр/мин × Чтение + 0.4ns)
	Интервал выборки = s/div ÷ 200
Вертикальный
АЦП	8-разрядное разрешение, каждый канал отбирается одновременно
Вольт/DIV диапазон	500мкм/div до 10 В/div на входе BNC
Положение диапазон	500мкм/div ~ 20mV/div, ± 400мв
	50mV/div ~ 200mV/div, ± 2 В
	500mV/div ~ 2 В/div, ± 40 В
	5 В/div ~ 10 В/div, ± 50 В
Выбор аналоговой полосы пропускания, типичный	20 мГц
Низкий частотный диапазон (-3дБ)	≤ 10 Гц на BNC
Время подъема на BNC, типичные	<3.5ns
DC точность усиления	± 3% для нормального или среднего режима приобретения, 10 В/div до 10mV/div
	± 4% для нормального или среднего режима приобретения, 5mV/div до 500мкм/div
Примечание: полоса пропускания уменьшена до 6 мГц при использовании 1х зонда.
Приобретение
Режимы с приобретением	Нормальный, пиковое обнаружение, средний и HR
Скорость сбора, типичные	До 2000 волноводов в секунду на канал (обычный режим приобретения, без измерения)
Один последовательность	Приобретение режим	Приобретение остановить время
Нормальный, Peak Detect	При одиночном приобретении на всех каналах одновременно
Средняя	После приобретения N на всех каналах одновременно, N может быть установлен в 4, 8, 16, 32, 64 или 128
Триггер
Режим	Авто, нормальный
Уровень	CH1 ~ CH4	± 4 отделы от центра экрана
	EXT	0 ~ 3,3 В
Выравнивание диапазон	20ns ~ 10 s
Уровень запуска точность	CH1 ~ CH4	0.2div × volts/div в пределах ± 4 отделах от центра экрана
	EXT	± (6% от настройки + 40мв)
Края триггера
Наклон	Поднимающийся, падающий, поднимающийся и падающий
Источник	CH1 ~ CH4/внутр
Импульса Ширина
Полярности	Позитивный, негативный
Условие (когда)	<,>, ≠, =
Источник	CH1 ~ CH4
Ширина диапазон	8ns ~ 10 s
Разрешение	8ns
Наклон триггера
Наклон	Рост, падение
Условие (когда)	<,>, ≠, =
Источник	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
Видео триггер
Сигнал Стандартный	NTSC, PAL
Источник	CH1 ~ CH4
Синхронизации	ScanLine, LinrNum, OddField, EvenField и AllField
Overtime триггер
Источник	CH1 ~ CH4
Полярности	Позитивный, негативный
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
Окно триггер
Источник	CH1 ~ CH4
Узор триггер
Узор	0: нижний уровень; 1: высокий уровень;
Уровень	CH1 ~ CH4
Интервал триггер
Наклон	Рост, падение
Условие (когда)	<,>, ≠, =
Источник	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
Под Amp
Полярности	Позитивный, негативный
Условие (когда)	<,>, ≠, =
Источник	CH1 ~ CH4
Временной диапазон	8ns ~ 10 s
Разрешение	8ns
UART триггер
Условие (когда)	Запуск, остановка, данные, ошибка четности, ошибка COM
Источник (RX/TX)	CH1 ~ CH4
Формат данных	Hex
Условие (когда)	<,>, ≠, =
Данных Длина	1 байт
Данных Длина	5 бит, 6 бит, 7 бит, 8 бит
Проверка четности	Ни одна, не странная, даже
Простоя уровня	Высокие, низкие
Скорость передачи данных (Selectable)	110/300/600/1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (на заказ)	300бит/с ~ 334000бит/с
LIN триггер
Условие (когда)	Поле интервала, поле синхронизации, Id поля, ошибка идентификатора, идентификатор, Id и данные
Источник	CH1 ~ CH4
Формат данных	Hex
Скорость передачи данных (Selectable)	110/300/600/1200/2400/4800/9600/14400/19200/38400/ 57600/115200/230400/380400/460400 бит/с
Скорость передачи данных (на заказ)	300бит/с ~ 334000бит/с
Может вызвать
Условие (когда)	Начальный бит, удаленная рамка, код кадра данных, кадр Id, dataframes Id A, рамка ошибки, вся ошибка, ошибка Ack, перегрузка Fram
Источник	CH1 ~ CH4
Формат данных	Hex
Скорость передачи данных (Selectable)	10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000
Скорость передачи данных (на заказ)	5 кбит/с ~ 1 Мбит/с
SPI инициируют
Источник (CS/CLK/Data)	CH1 ~ CH4
Формат данных	Hex
Данных Длина	4, 8, 16, 24, 32
IIC триггер
Источник (SDA/SCL)	CH1 ~ CH4
Формат данных	Hex
Данные индекса	0 ~ 7
Условие (когда)	Запуск, остановка, нет Ack, адрес, данные, перезапуск
Входы
Вход муфта	DC, AC или GND
Входной импеданс, DC в купе	20pF±3 pF, 1MΩ±2%
Зонд ослабления	1X, 10X
Поддерживается зонд ослабления факторов	1X, 10X, 100X, 1000X
Категория перенапряжения	300 В CAT II
Максимальная Вход Напряжение	300 врмс (10X)
Размеры
Курсоры	Напряжение разница между курсорами: △V Разница во времени между курсорами: Взаимное △T В Герц (1/ΔT)
Автоматическая размеры	Частота, период, средний, Pk-Pk, RMS, peridrms, Min, Max, RiseTime, fallTime, + ширина,-Ширина, + долг,-долг, Vbase, Vtop, Vmid, вамп, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, B ширина, FRR, FFF, FRF, FFR, LRR, LRF, LFR и LFF
Общие характеристики
Дисплей
Дисплей Тип	7 дюймов 64 К цветной TFT (диагональ жидкого хрусталя)
Разрешение дисплея	800 по горизонтали на 480 вертикальных пикселей
Дисплей контраст	Регулируемый
Зонд компенсатора Выход
Выходное напряжение, типичные	Около 2Vpp в нагрузку ≥1-1
Частота, типичные	1 кГц
Питание
Тип штекера	Штекер США/штекер EU(Необязательно)
Поставка Напряжение	США: 100-120VACRMS (± 10%), 45 Гц до 440 Гц, CATⅡ EU: 220-240vacrms (± 10%), 45 Гц до 66 Гц, CATⅡ
Мощность потребление	<30 Вт
Предохранитель	T, 3.15A, 250 В, 5x20 мм
Окружающей среды
Рабочая Температура	0 ~ 50 °C (32 ~ 122 °F)
Для хранения Температура	-40 ~ + 71 °C (-40 ~ 159,8 °F)
Влажность	≤ + 104 °F (≤ + 40 °C): ≤90 ≤90 относительной влажности
	106 °F ~ 122 °F (+ 41 °C ~ 50 °C): ≤60% ≤60 влажности
Способ охлаждения	Конвекции
Высота	Эксплуатации и при хранении	3000 м (10000 футов)

Материал: ABS
Модель пробника осциллографа: PP-80/150/200
Длина зонда: ок. 130 см/51.2in
Длина сетевого кабеля: ок. 150 см/59in
Длина кабеля USB: прибл. 107 см/42.1in
Осциллограф Размеры: 31,8*11*15см/12,5*4,33 * 5.9in (L * W * H)
Вес осциллографа: 2,9 кг/6.4lb
Посылка Размеры: 38,5*20,5*25,5 см/15,1*8,1 * 10in (Д * Ш * В)
Посылка Вес: 3,97 кг/8.75lb
Посылка список:
1 * Цифровой накопительный осциллограф
4 * Осциллограф зонды
1 * кабель USB
1 * Мощность кабель
1 * CD
