Hantek DSO4072C USB осциллограф 2 канала 70 МГц цифровой Osciloscopio Портативный ЖК-диагностический инструмент 1GSa/s частота образца

Описание

Hantek DSO4072C USB осциллограф 2 канала 70 МГц цифровой Osciloscopio Портативный ЖК-диагностический инструмент 1GSa/s частота образца

DSO4000C серии

2 канальный цифровой осциллограф. 1 канальный генератор сигналов произвольной/функциональной формы. Ключи для osilloscope и формы волны

Генератор отделен для удобной работы одновременно. Осциллограф: 200/100/70 МГц полоса пропускания, 1GSa/s

Скорость. 25 МГц генератор произвольной формы, 12 бит разрешение, 200 МГц DDS, 7 дюймов 64 K цветной ЖК-дисплей, разрешение 800x480.

DSO4072C Особенности:

Полоса пропускания 70 МГц; Частота образцов 1GSa/s;

2 канала Осциллограф; 40 K запись Длина;

7 дюймов 64 к цветной сенсорный экран ЖК-дисплей дисплей, Разрешение 800x480;

Ключи для osilloscope и генератора сигналов отделены, более удобно управлять им одновременно;

32 вида автоматического измерения, с функцией FFT;

25 МГц произвольной формы сигнала (Синусоидальная волна до 75 МГц);

Мощная функция триггера: видео, кромка, ширина слива, наклон, сверхурочные, альтернативный триггер.

Генератор сигналов произвольной/функциональной формы: 25 МГц, 12 бит разрешение, 200 МГц DDS, произвольная волна/квадратная волна/Синусоидальная волна/треугольник

Волна/трапециевидная волна/импульсная волна/DC легко имитирует преобразователь.

Поддержка sd-карты, функции VGA (опционально);

Встроенный usb-хост, поддержка usb-флешка, обновление USB интерфейса/sd-карты.

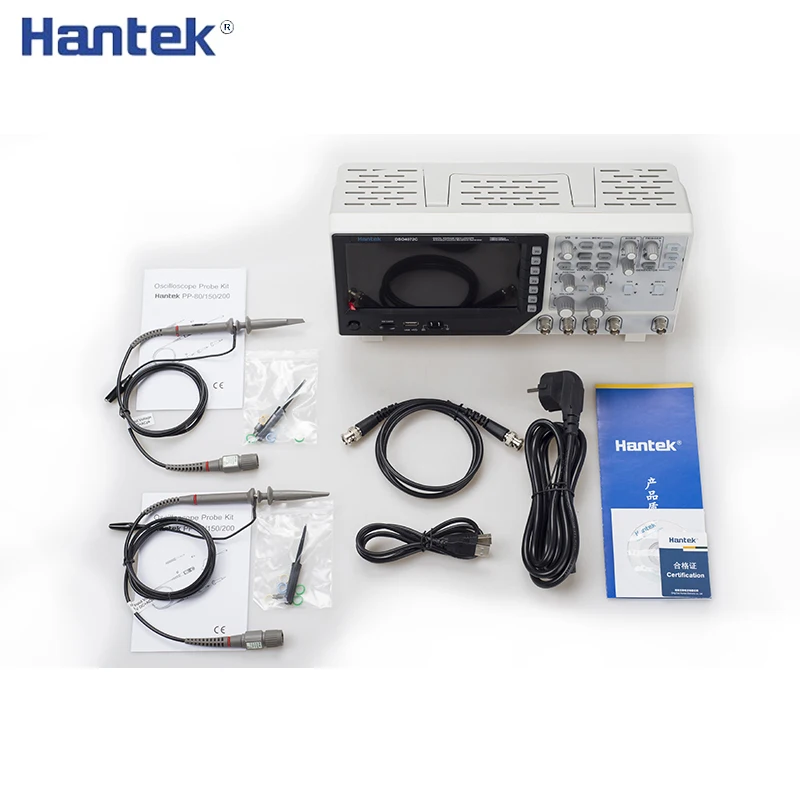

Посылка включает в себя:

1 x DSO4072C осциллограф

2 х зонды

1 x линия питания осциллографа

1 х Hantek Data CD

1 x USB кабель

1 x производитель сертификат

Технические характеристики:

Модель	DSO4202C	DSO4102C	DSO4072C
Осциллограф
Частота дискретизации	Диапазон дискретизации: 1GSa/s
	Эквивалентная частота образцов: 25GSa/s
Приобретение режимов
Обычный	Обычные данные только в том случае,
Пиковое Обнаружение	Высокочастотный и randon glith capture
Средний	Wavefom Средний, выбираемый 4,8, 16,32, 64128
Входы
Входы муфта	AC, DC, GND
Входные Impendance	1MΩ±2% ‖20pF±3pF
Затухания зонда	1X, 10X
Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300 VRMS (10×)
	CAT III: 150 VRMS (1×);
	Категория установки II: срывается на 20 дБ/десять лет выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышают, может возникнуть повреждение осциллографа.
По горизонтали
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Sin x)/x
Запись Длина	40 K
SEC/DIV диапазон	2ns/div до 40 s/div
Частота дискретизации и	± 50ppm (в течение любого ≥1 мс интервала времени)
Точность задержки времени
Диапазон местоположения	2ns/div до 8ns/div; (-8div x s/div) до 20 мс;	20ns/div до 80us/div; (-8div x s/div) до 40 мс;
		200us/div до 40 s/div; (-8div x s/div) до 400 s
Точность измерения времени Дельта (Полная пропускная способность)	Одностворчатый, нормальный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 пробный интервал + 100ppm × Чтение + 0.4ns); Интервал образца = s/div 200
				Вертикальный
Вертикальный Разрешение	8-плата сбора данных, все каналы в выборку одновременно
Диапазон местоположения	2mV/div до 10 V/div
Пропускная способность	200 МГц	100 МГц	70 МГц
Время подъема на BNC (обычно)	1.8ns	3.5ns	5ns
Офсетная печать диапазон	2mV/div до 20mV/div, ± 400mV; 50mV/div до 200mV/div, ± 1 V 500mV/div до 2 V/div, ± 40 V 5 V/div до 10 V/div, ± с алюминиевой крышкой, 50В
				Математика	+,-, *,/, FFT
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;
	1024 образец точка
Предел пропускной способности	20 МГц
Низкочастотный диапазон (-3 дБ)	≤10Hz на BNC
DC усиления точность	± 3% для нормального или среднего режима приобретения, 10 в/div до 10 мВ/div;
	± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Точность измерения постоянного тока, Средний режим приобретения	Когда вертикальное смещение ноль, и N≥16: ± (3% × Чтение + 0.1div + 1mV) выбирается только 10мв/div или больше; Если вертикальное смещение не ноль, а N≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавить 2mV для настройки от 2mV/div до 200mV/div; добавьте 50mV для настройки от 200mV/div до 10 V/div
Повторяемость измерения вольт, средний режим приобретения	Delta volts между любыми двумя средними wave16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды
Спусковая система
Тип триггера	Край, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, AC Line
Режимы ожидания	Авто, нормальный, одиночный
Тип Муфты	DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера (Тип триггера кромки)	DC (CH1, CH2):
	1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;
	DC (EXT):
	200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц;
	DC (EXT/5):
	1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц;
	AC: подавляет сигналы ниже 10 Гц;
	HF отклонение: подавляет сигналы выше 80 кГц;
	LF отклонение: То же, что и ограничения постоянного тока для частот выше 150 кГц; подавляет сигналы ниже 150 кГц
Триггер диапазон уровня	CH1/CH2: ± 8 делений от центра экрана;
	EXT: ±1. 2 V;
	EXT/5: ± 6В
Точность уровня триггера (типичная) точность для сигналов с подъемом и падением ≥20ns	CH1/CH2: 0.2div × Вольт/div в пределах ± 4 делений от центра экрана;
	EXT: ± (6% настройки + 40мв);
	EXT/5: ± (6% настройки + 200мВ);
Установить уровень до 50% (Типичный)	Работает с входными сигналами ≥50 Гц
Видео вспышка триггера
Видео вспышка триггера Тип	CH1, CH2: пиковая амплитуда 2 делений;
	EXT: 400mV;
	EXT/5: 2 в
Форматы сигналов и скорость поля, тип триггера видео	Поддерживает NTSC, PAL и SECAM вещательные системы для любого поля или любой линии
Выравнивание диапазон	100ns ~ 10 s
Импульсный Ширина триггер
Импульсный Ширина режим запуска	Триггер когда (<,>, =, или & ne;); положительный пульс или отрицательный импульс
Импульсный Ширина ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда трейлинг-кромка импульса пересекает уровень триггера. Не равен: если Пульс заужен, чем указанная ширина, то ТРИГГЕРНАЯ точка является задней кромкой. В противном случае осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса. Меньше: ТРИГГЕРНАЯ точка-это трейлинг-кромка. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс остается дольше времени, указанного в качестве ширины импульса
				Импульсный Ширина диапазон	20ns ~ 10 s
				Склон
				Наклон режим запуска	Триггер когда (<,>, =, или & ne;); положительный наклон или отрицательный наклон
				Наклон ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда наклон формы волны равен установленному наклону.
					Не равен: осциллограф срабатывает, когда наклон формы сигнала не равен установленному наклону.
Менее: осциллограф срабатывает, когда наклон формы волны меньше, чем заданный уклон.
Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный уклон.
Временной диапазон	20ns ~ 10 s
Триггерный триггер
Со временем режим	Поднимающийся край или падающий край
Временной диапазон	20ns ~ 10 s
Альтернативные триггер
Триггер на CH1	Внутренний триггер: край, ширина импульса, видео, наклон
Триггер на CH2	Внутренний триггер: край, ширина импульса, видео, наклон
Триггер счетчик частоты
Считывания Разрешение	6 цифр
Точность (обычная)	± 30 ppm (включая все ошибки в частоте и ± 1 погрешность)
Частотный диапазон	Переменный ток, от 4 Гц Минимальная до Номинальная полоса пропускания
Источник сигнала	Режимы импульсного триггера или триггера: все доступные источники триггера
	Счетчик частоты измеряет источник триггера в любое время, в том числе, когда осциллограф закупает из-за изменений в состоянии запуска, или получение одного события съемки.
	Режим триггера ширины импульса: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1 s, которые квалифицируются как срабатываемые события, например, узкие импульсные импульсы PWM, если установить в <режим и ширина устанавливается в относительно небольшое время.
	Режим триггера кромки: осциллограф отсчитывает все края достаточно большой и правильной полярности.
	Режим триггера видео: счетчик частоты не работает.
Мера
Измерение курсора	Разница в напряжении между курсорами: v
	Разница во времени между курсорами: △T
	Reciprocal T В Герц (1/& Delta; T)
Авто Measuerment	Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения,
	+ Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность,-Duty, Vbase, Vtop, Vmid,
	Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
	FRF, FFR, LRR, LRF, LFR, LFF
Источник сигнала режим
Сигналов сопротивление	DC-25MHz
Частота дискретизации	200 MHzDDS
Форма выходного сигнала	Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC
Частота Разрешение	0.1%
Сигналов глубины	2KSa
Вертикальный Разрешение	12bit
Стабильность частоты	<30ppm
Сигналов диапазон	-3.5в ~ + 3,5 в
Выход сопротивление	50Ω
Выход ток	50mA Ipeak = 50mA
Системы BW	Натяжной канат длиной 25 м
Коэффициент гармонических искажений	-50dBc (1 кГц),-40dBc (10 кГц)
Общие Особенности
Дисплей
Дисплей Тип	7 дюймов 64 K цветной TFT (диагональный жидкий кристалл)
Разрешение дисплея	800 по горизонтали на 480 вертикальные пиксели
Дисплей контраст	Регулируемая (16 передач) с ходовой планкой
Зонд компенсатор Выход
Выходное напряжение (типичное)	О 5Vpp в ≥1MΩ нагрузки
Частота (обычная)	1 кГц
Питание
Поставка Напряжение	100-120VACRMS (± 10%), 45 Гц до 440 Гц, CATⅡ
	120-240VACRMS (± 10%), 45 Гц до 66 Гц, CATⅡ
Мощность потребления	<30 W
Предохранитель	2А, T рейтинг, 250 В
На окружающую среду
Температура	Работа: от 32℉ до 122℃ (от 0℃ до 50℃);
	Нерабочее:-40℉ до 159,8 ℃ (-40℃ до + 71℃)
Метод охлаждения	Конвекционная печь
Влажность	+ 104℉ или ниже (+ 40℃ или ниже): ≤90% относительной влажности;
	106℉ к 122℉ (+ 41℃ до 50 ℃): ≤60% относительной влажности
Высота над уровнем моря	Работа: ниже 3000 м (10000 футов);
	Неoperaring: ниже 15000 м (50000 футов)
Механические часы
Размер	Длина 385 мм, ширина 200 мм, высота 245 мм
Вес	3,5 кг (с упаковкой); 2,08 кг (без упаковки)
