Hantek DSO3064A Комплект V Автомобильная Scopemeter 4CH 60 МГц с генератором произвольной формы 3064A Комплект 7 генератор сигналов

Описание

Hantek DSO3064A Комплект V Автомобильный диагностический осциллограф 4CH 200 мс/с 60 МГц

Конфигурация комплекта DSO3064A совпадает с комплектом DSO3064, пожалуйста, обратитесь к следующей таблице

Hantek DSO3064A Комплект V Автомобильная Scopemeter 4CH 60 МГц с генератором произвольной формы 3064A Комплект 7 генератор сигналов

Для удовлетворения потребностей некоторых покупателей, для этого набора V, DSO3064 может быть заменен DSO3064A с функцией генератора произвольной формы волны.

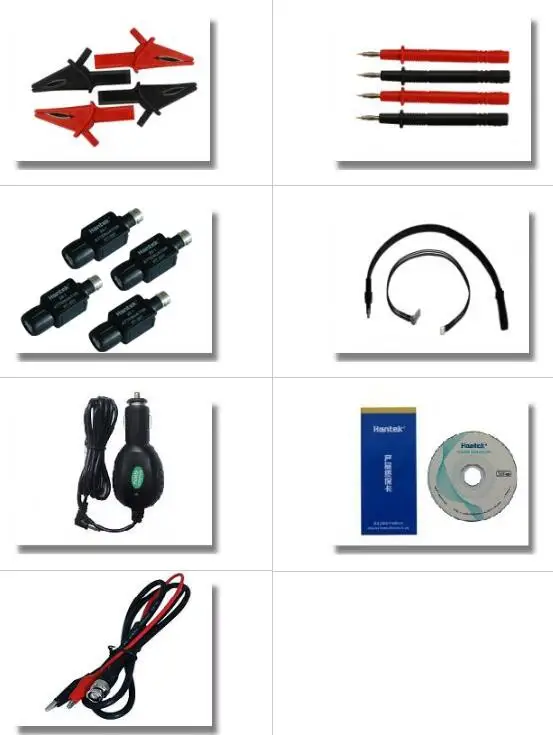

1. Стандартные аксессуары:

2. Дополнительные аксессуары могут быть выбраны:

Дополнительный Мощность (HT310) модуль LAN (HT312) 6 степенями свободы Универсальный коммутационная провода (HT306)

Автоматический зонд зажигания высокого давления (HT25) 20:1 аттенюатор (HT201) Набор для акупунктуры (HT307)

Тестовые провода (HT30A) катушки на вилке удлинитель (HT308) Большой дельфин/зажимы крокодилы (HT18A)

AC/DC токовый зажим (CC-65) AC/DC Ток 650 зажим (CC-650) датчики для мультиметра (HT19)

3. Характеристика

*Диагностика автомобиля:

*Первая диагностика (Диагностика выхлопа)

*Действие зажигания (ток/напряжение)

*TДатчик (расходомер воздуха, распределительный вал, коленчатый вал...)

*Диагностика автобуса (CAN Bus Data View)

*Перформер (бензин/Дизель)

*Запуск и зарядка (цепи зарядки ток/напряжение

*Осциллограф:

*4 канала и EXT механизм запуска, 60 МГц полоса пропускания.

*200MSa/s частота дискретизации в реальном времени, 10 k-16 M Глубина памяти на канал.

*Генератор сигналов произвольной формы:

*25 МГц произвольной формы выхода, (Синусоидальная волна может доставить до 75 МГц) 200MSa/s DDS, 12 бит вертикального разрешения.

*Счетчик частоты, анализ спектра FFT.
*8--36в широкий диапазон входного напряжения, подходит для испытания мощности транспортного средства.
*Интерфейс USB 2,0, LAN опционально.
*Более 20 видов автоматической функции измерения, функция пропуска/провала, подходит для инженерного применения.
*Отличный промышленный дизайн, аналогичный интерфейс с переносной осциллограф, прост в использовании.
*Поддержка программного обеспечения: Windows NT, Windows 2000, Windows XP, VISTA, Win 7, Win 8.
*Код демонстрационной версии (VC, VB, LABVIEW) и техническая поддержка.

Спецификации оборудования:

Модель	DSO3064A
Режим осциллографа
Вертикальный Системы
Аналоговый Каналы	4
Пропускная способность	60 МГц (-3 дБ)
Времени нарастания импульсов	5.8ns
Вход сопротивление	Сопротивление: 1 МОм; Емкость: 25 ПФ
Вход чувствительность	10 мВ/див до 5 В/Див
Вход муфта	AC/DC/GND
Вертикальный Разрешение	8 бит
Объем памяти	10 K-16 M/CH
Максимальная Вход	400 В (DC + AC пик)
Горизонтальный Системы
Частота дискретизации в реальном времени	200 мс/с
Время BaseRange	5ns/div к 1000 s/div (1-2-5 последовательностей)
Время Основание точность	± 50ppm
Спусковая система
Источник света	CH1, CH2, CH3, CH4, EXT
Режим	Край, пульс, вьедо, альтернатива
X-Y режим
Перемещение по оси Вход	CH1
Ось Y Вход	CH2
Фразы переключения	Max.3 градусов
Курсоры и измерения
Напряжение измерения	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
Измерения времени	Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл
Курсоры измерения	Горизонтальные, вертикальные, трековые, автоматические Режимы измерения
Аналоговый сигнал процесса	+,-, X, ÷, FFT, Invert
Автомобильный комплект	Да
Напряжение диапазон	10 мВ до 5 В/div @ x 1 зонд; 100mV до 50 V/div @ x 10 зонд; 1 V до 500 V/div @ x 100 зонд; 10 в до 5000 в/div @ x 1000 зонд; 100 В до 50000 в/div @ x 10000 зонд; 200мВ до 100 В/div @ 20:1
Постоянная сила тока	CC65 (20A), CC65 (60A), CC650, CC1100
БПФ	Прямоугольная, Hanning, Hamming, Blackman Window
Математика	Adition, вычитание, размножение, деление
Генератор сигналов произвольной формы режим
Сигналов частоты	Постоянного тока ~ 25 МГц
ЦАП	2 K ~ 200 MHz регулируемый
Частота Разрешение	0.10%
Канал	1CH выходного сигнала
Сигналов глубины	4KSa
Вертикальный Разрешение	12 бит
Стабильность частоты	<30ppm
Амплитуда волны	±3. 5 В Макс.
Выход сопротивление	50 Ом
Выход ток	50mA Ipeak = 50mA
Системы BW	Натяжной канат длиной 25 м
Коэффициент гармонических искажений	-50dBc (1 кГц),-40dBc (10 кГц)
Общие Особенности
Интерфейс	USB 2,0 (LAN опционально)
Источники питания	8-36 в широкий диапазон входного напряжения, подходит для испытания мощности транспортного средства.
Объем	255x190x45 (мм)
Вес	1 k

4. Аппаратные средства Параметры

Программное обеспечение:

Операционная система: Windows 2000. Windows XP. VISTA. Windows 7

6. Второй дизайн:

Код демонстрационной версии (VC. VB. LABVIEW) и техническая поддержка.

Автомобильное диагностическое оборудование

Модель	Пропускная способность	Каналы	Частота дискретизации	Другое
DSO3064 набор VII	60 МГц	4CH	200 мс/с	80 видов диагностики транспортного средства; Разъем интерфейса USB 2,0 и воспроизведение, LAN и wifi опционально. Функция проверки пропуска/сбоя; Глубина памяти 10 K-16 M/CH
DSO3064 Комплект V	60 МГц	4CH	200 мс/с	80 видов диагностики транспортного средства; Разъем интерфейса USB 2,0 и воспроизведение, LAN и wifi опционально. Функция проверки пропуска/сбоя; Глубина памяти 10 K-16 M/CH
DSO3064 комплект III	60 МГц	4CH	200 мс/с	80 видов диагностики транспортного средства; Разъем интерфейса USB 2,0 и воспроизведение, LAN и wifi опционально. Функция проверки пропуска/сбоя; Глубина памяти 10 K-16 M/CH
Hantek1008C	100 K	8 CH	2.4MSa/s	70 видов диагностики транспортного средства; Разъем интерфейса USB 2,0 и воспроизведение; 12 бит вертикальный Разрешение 8 CH Программируемый генератор
Hantek1008B	100 K	8CH	2,4 м	70 видов диагностики транспортного средства; Разъем интерфейса USB 2,0 и воспроизведение; 12 бит вертикальный Разрешение 8 CH программируемый Generato
