Описание

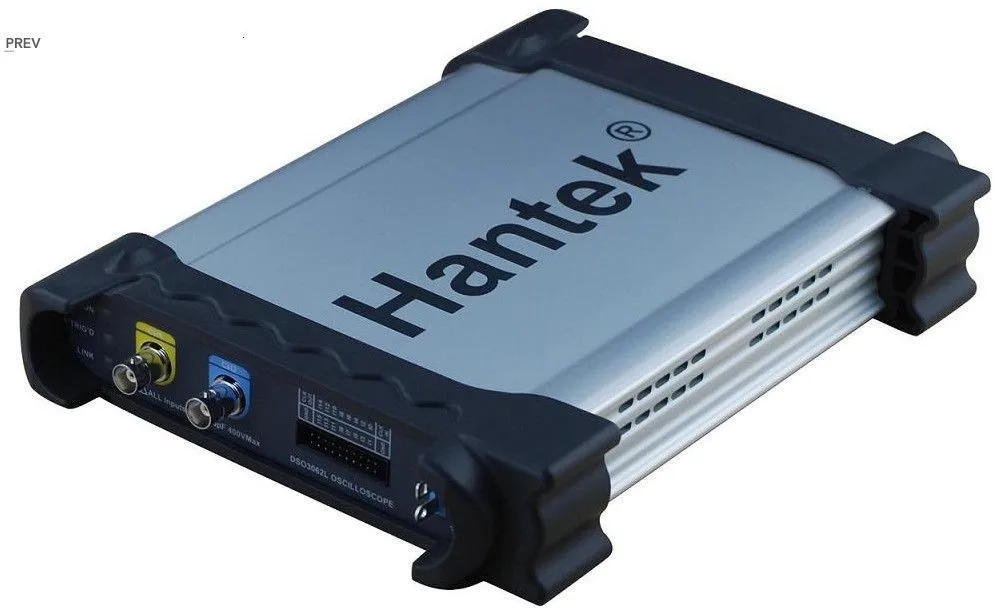

На основе ПК 5в1 Многофункциональный DSO3062AL
Особенности:
Осциллограф/анализатор логики/Arb. Генератор сигналов/спектральный анализ FFT/счетчик частоты 5 в 1Многофункциональный прибор для тестирования.
Осциллограф:
2 канала и EXT механизм запуска,60 МГц полоса пропускания.
200MSa/sЧастота дискретизации в реальном времени,Глубина памяти 10 k-16 MКаждый канал.
Генератор сигналов произвольной формы:
25 МГц произвольной формы сигнала, (Синусоидальная волна может доставить до 75 МГц)200MSa кадров/с;DDS генератор, 12 бит вертикального разрешения.
Счетчик частоты, анализ спектра FFT.
10 МГц полоса пропускания, 100 МГц максимальная частота дискретизации,Глубина памяти 10 K-68 MКанал
Прочие ожерелья и подвески:
8--36в широкий диапазон входного напряжения, подходит для испытания мощности транспортного средства.
USB 2,0Интерфейс plug and play, LAN и wifi опционально.
Более 20 видов автоматической функции измерения, Функция проверки пропуска/сбоя, подходит для инженерного применения.
Отличный промышленный дизайн, аналогичный интерфейс с настольным осциллографом, прост в использовании.
Поддержка программного обеспечения:Windows NT, Windows 2000, Windows XO, VISTA, Windows 7.
Поставка демонстрационного кода (VC, VB, LABIEW) и технической поддержки.
Технические характеристики:
| Модель | DSO3062AL | |
| Вертикальный | ||
| Аналоговый Каналы | 2 | |
| Пропускная способность | 60 МГц(-3dB) | |
| Времени нарастания импульсов | 5.8ns | |
| Вход сопротивление | Сопротивление: 1 МОм; Емкость: 25 ПФ | |
| Вход чувствительность | 10 мВ/div до 5 В/div | |
| Вход муфта | AC/DC/GND | |
| Вертикальный Разрешение | 8 бит | |
| Объем памяти | 10 K-16 M/CH | |
| Максимальная Вход | 400 В (DC + AC пик) | |
| По горизонтали | ||
| Частота дискретизации в реальном времени | 200 мс/с | |
| Временной диапазон развёртки | 5 NS/div до 1000 s/div (1-2-5 последовательностей) | |
| Время Основание точность | +-50ppm | |
| Триггер | ||
| Источник света | CH1, CH2, EXT, D0-D15 | |
| Режим | Край, пульс, видео, альтернатива | |
| X-Y режим | ||
| Перемещение по оси Вход | CH1 | |
| Ось Y Вход | CH2 | |
| Фразы переключения | Max.3 градусов | |
| Курсоры и измерения | ||
| Напряжение измерения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |
| Измерения времени | Частота, период, время нарастания, время падения, положительная ширина, Отрицательная ширина, рабочий цикл | |
| Курсоры измерения | Горизонтальные, вертикальные, трековые, автоматические Режимы измерения | |
| Сигналов процесса | +,-, X,/, FFT, Invert | |
| Диапазон напряжения | ||
| 10 мВ до 5 В/div @ x 1 зонд | ||
| 100 мВ до 50 в/div @ x 10 зонд | ||
| 1 В до 500 В/div @ x 100 зонд | ||
| 10 в до 5000 в/div @ x 1000 зонд | ||
| 100 В до 50000 в/div @ x 10000 зонд | ||
| 200 мВ до 100 В/div @ 20:1 | ||
| Логический анализатор | ||
| Высокое входное сопротивление | 200 K (C = 10 p) | |
| Вход Напряжение диапазон | -60 V ~ 60 V | |
| Материнскую плату диапазона значений | -6 ~ 6 в | |
| Максимальная частота дискретизации | 100 МГц | |
| Пропускная способность | 10 МГц | |
| Спутникового приемника | Ttl, LV ttl, CMOS, LVCMOS, ECL, PECL, EIA | |
| Глубина хранения | 10 K-68 M/CH | |
| Генератор сигналов произвольной формы режим | ||
| Сигналов частоты | Постоянного тока ~25 МГц | |
| ЦАП | 2 K ~ 200 МГц Регулируемый | |
| Частота Разрешение | 0.10% | |
| Канал | 1CH выходного сигнала | |
| Сигналов глубины | 4KSa | |
| Вертикальный Разрешение | 12 бит | |
| Стабильность частоты | <30ppm | |
| Амплитуда волны | +-3,5 В Макс. | |
| Выход сопротивление | 50 Ом | |
| Выход ток | 50mA Ipeak = 50mA | |
| Системы BW | Натяжной канат длиной 25 м | |
| Коэффициент гармонических искажений | -50 дБ (1 кГц),-40 дБ (10 кГц) | |
| Прочие ожерелья и подвески | ||
| Постоянная сила тока | CC65 (20A), CC65 (60A), CC650, CC1100 | |
| Курсор | Разница во времени/частоте, разница напряжения | |
| БПФ | Прямоугольный, Hanning, Hamming, Blackman Window | |
| Математика | Сложение, вычитание, размножение, деление | |
| Автонабор | Да | |
| Интерфейс | USB 2,0(Lan, wifi опционально) | |
| Источник питания | 8--36в широкий диапазон входного напряжения, подходит ДляАвтомобиля Испытание силы | |
| Объем | 255x190x45 (мм) | |
| Вес 1 кг | ||
 |
Характеристики
- Ширина браслета
- Менее 60 МГц
- Номер модели
- DSO3062AL
- Материалы для самостоятельного изготовления
- Электрический
- Цифровых каналов
- 2
- Бренд
- SENRUIKE
- is_customized
- Yes
