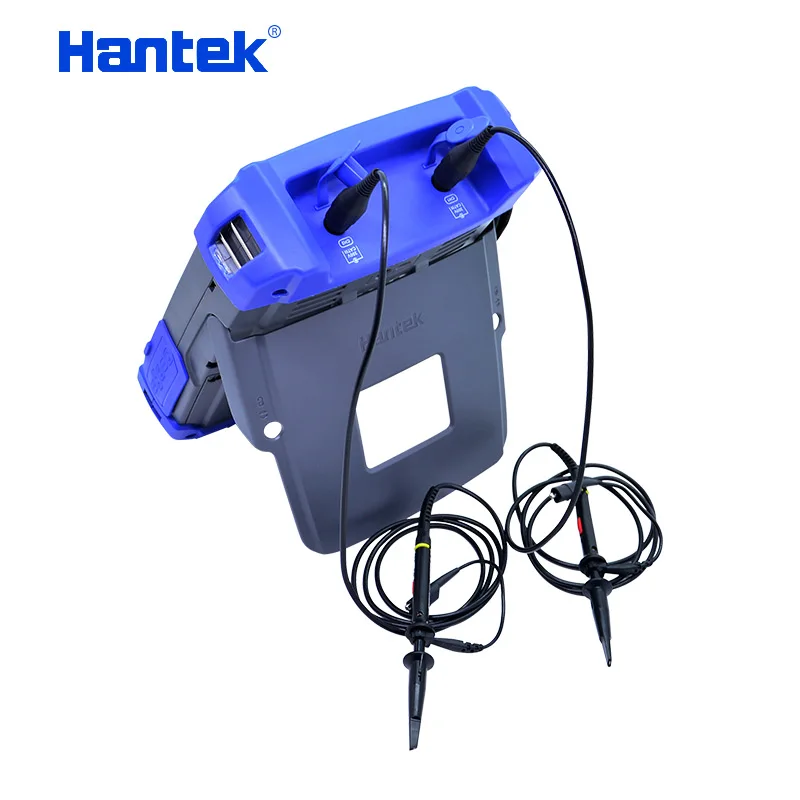

Hantek DSO1000E цифровой портативный осциллограф 700 МГц~ 200 МГц осциллограф/рекордер/DMM/FFT анализатор спектра/счетчик частоты

Описание

Hantek DSO1000E цифровой Ручной осциллограф 70 МГц ~ 200 МГц осциллограф/рекордер/DMM/FFT анализатор спектра/счетчик частоты

Hantek DSO1000E цифровой портативный осциллограф 700 МГц~ 200 МГц осциллограф/рекордер/DMM/FFT анализатор спектра/счетчик частоты

Пять в одном: осциллограф/рекордер/DMM/анализатор спектра FFT/счетчик частоты.
IP-51 для защиты от пыли, капель и тряски.
Большой предохранитель соответствует европейскому стандарту безопасности.
Индикатор заряда батареи с легко меняющимися точками подключения. Выбор 18650 аккумуляторной батареи для соответствия 18650 аккумулятора самостоятельно.
Противоугонное отверстие замка, фиксированное отверстие штатива, подвесная веревка, флэш-светильник, который можно использовать в темноте.
Сменные предохранительные соединения BNC и дополнительный один набор соединений.
Высокая пропускная способность 70 МГц-200 МГц осциллограф, частота дискретизации 1GSa/s, глубина памяти 2 м.
25Mz генератора сигналов произвольной формы. Генератор сигналов, 200 Mesa/s DDS, 12 бит вертикальное разрешение, легко для имитации преобразователя
6000 отсчетов DMM, AC/DC напряжение, AC/DC ток, сопротивление, разрыв, емкость и диод функции.
Спектральный анализ FFT; Математика формы волны: добавить, вычесть, умножение и деление; X-Y режим; более 20 автоматических измерений; Функция проверки пропуска/сбоя, применяется к инженерному применению.
Обильная функция триггера, двойной пробоотборник времени, легко наблюдать две формы волны в разной частоте.
Записывайте и Воспроизводите более 1000 сигналов.
Большой 5,6 дюймовый TFT цветной ЖК-дисплей; Высокое разрешение (640*480)
USB Host/устройство 2,0 полный интерфейс скорости; Поддержка съемного диска; wifi/LAN опция, легко управлять ПК или на большое расстояние.
Данные формы волны могут выводиться в формате WORD, EXCEL, BMP, JPG как время, так и напряжение.

Модель	DSO1072E	DSO1102E	DSO1152E	DSO1202E
Приобретение
Образец режимов	Дискретизации в реальном времени
Приобретение режимов
Обычный	Обычные данные только в том случае,
Пиковое Обнаружение	Высокочастотный и randon glith захват
Средний	Wavecom Средний, выбор 4,8, 16,32, 64128
Входы
Входы муфта	AC, DC, GND
Входы Impendance	1MΩ±2%‖20pF±3pF
Затухания зонда	1X, 10X
Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300 VRMS (10 ×), категория установки; CAT III: 150 VRMS (1 ×)
Горизонтальный Системы
Образец диапазон скорости цифрового потока	1GS/s
Сигналов интерполяции	(Син х)/х
Запись Длина	2 м
SEC/DIV диапазон	4ns/div ~ 2000 s/div, в2, 4, 8 последовательности		2ns/div ~ 2000 s/div, в2, 4, 8 последовательности
Частота дискретизации и	± 50ppm над любым≥1ms промежуток времени
Точность задержки времени
Сканирование Скорость диапазон	4ns/div до 8ns/div; (-8div x s/div) до 40 мс;		2ns/div to10ns/div;
	20ns/div до 80мкс/div; (-8div×s/div) до 40 мс		(-4 див×s/div) до 20 мс;
	200 мкс/див до 40 с/див; (-8 див×с/див) до 400 с
Точность измерения времени Дельта(Полная пропускная способность)	Однократная съемка, обычный режим: ± (1 пробный интервал + 100 ppm × Чтение + 0.6ns);
	> 16 средних: ± (1 пробный интервал + 100 ppm × Чтение + 0,4 ns);
	Интервал выборки = s/div ÷ 200
Вертикальный Системы
Вертикальный Разрешение	8-бит, все каналы в выборку одновременно
Вольт диапазон	2 мВ/div до 100 В/div на входе BNC
Пропускная способность	70 МГц	100 МГц	150 МГц	200 МГц
Время подъема на BNC (типичное)	5ns	3.5ns	2.3ns	1.8ns
Аналоговая полоса пропускания в нормальном и среднем режимах на BNC или с зондом,Переменному току	± 400 В (100 в/div-20V/div);
	± 50 в (10 В/div-5V/div)
	± 40 В (2 в/div-500mV/div);
	± 2 в (200 мВ/div-50mV/div)
	± 400 мВ (20 мВ/div-2mV/div)
Математика	+,-, *,/, FFT
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец
Предел пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10Hz на BNC
DC усиления точность	± 3% для нормального или среднего режима приема, 100 в/div до 10 мВ/div.
	± 4% для нормального или среднего режима приема, 5 мВ/div до 2 мВ/div.
Точность измерения постоянного тока,Средний режим приобретения	Тип измерения: Средний≥16 формы волны с вертикальным положением при нуле
	Точность: ± (3% × Чтение + 0,1 див + 1 мВ) при выборе 10 мВ/див или больше.
	Тип измерения: Средний≥16 формы волны с вертикальным положением не на нуле
	Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2 див].
Вольт повторяемости результатов измерений,Средний режим приобретения	Дельта-Вольт между любыми двумя средними частотами ≥16, приобретенными при одинаковой настройке и условиях окружающей среды
