Hantek DSO-2150 2 канала цифровой осциллограф 60 МГц полоса пропускания 2CH PC USB осциллограф 150 MSA/s 23 функции

Описание

Hantek DSO-2150 2 канала цифровой осциллограф 60 МГц полоса пропускания 2CH PC USB осциллограф 150 MSA/s 23 функции

DSO-2150

Полоса пропускания: 60 МГц, Частота дискретизации: 150 мс/с;

1. Характеристика
Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
Размеры (мм): 190 (L) x100 (W) x35 (H), легко переносится.
Высокая производительность, 150 мс/с в режиме реального времени, полоса пропускания 60 МГц.
Операционная система: Windows 7, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA
23 функции измерения, проверка пропуска/сбоя, подходит для технического применения.
Средняя Форма волны, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y.
Сохраните форму волны в следующем: текстовый файл, графический файл jpg/bmp, MS файл excel/word.
БПФ
Один компьютер может подключить много DSO, легко расширить канал.
Второй экземпляр дизайна Labview \ VB \ VC \ Delphi \ C + + Builder.

2. Оборудование Параметры

Канал	2Каналы
Пропускная способность	60 МГц
Макс. Частота дискретизации	150 мс/с
Импеданс	1mом 25pF
Соединительная муфта	AC/DC/GND
Разрешение по вертикали	8Bit
Диапазон усиления	10 мВ-5 V, 9 шагов
DC точности	± 3%
Развертки диапазон	4ns-1h, 38 шаги
Вертикальной регулировкой	Да
Вход защиты	ДиодЗажимной
X-Y	Да
Autoset	Да(От 30 Гц до 60 МГц)
EXT. Входное напряжение	Да
Режим запуска	Автоматический, нормальный и одиночный
Триггер на танкетке	+/-
Триггер уровня регулировки скорости	Да
Триггер Тип	Поднимающийся край, падающий край
Источник запуска	CH1, CH2, EXT
До и после запуска	0-100%
Размер буфера	10K-32KB/канал
Выстрел пропускная способность	Постоянного тока в переменный 60 МГц
Выборкой	Да
Сигналов Дисплей	Порт/линияСредняя Форма волны, стойкость, интенсивность
Сеть	Открывания/закрывания
Вертикальная установка	CH1, CH2, двойной, добавить
Измерение курсора	Да
Математика	FFT, сложение, вычитание, увеличение, деление.
Курсор	Частота, Напряжение
Данных образцов	10 K-32 K/канал

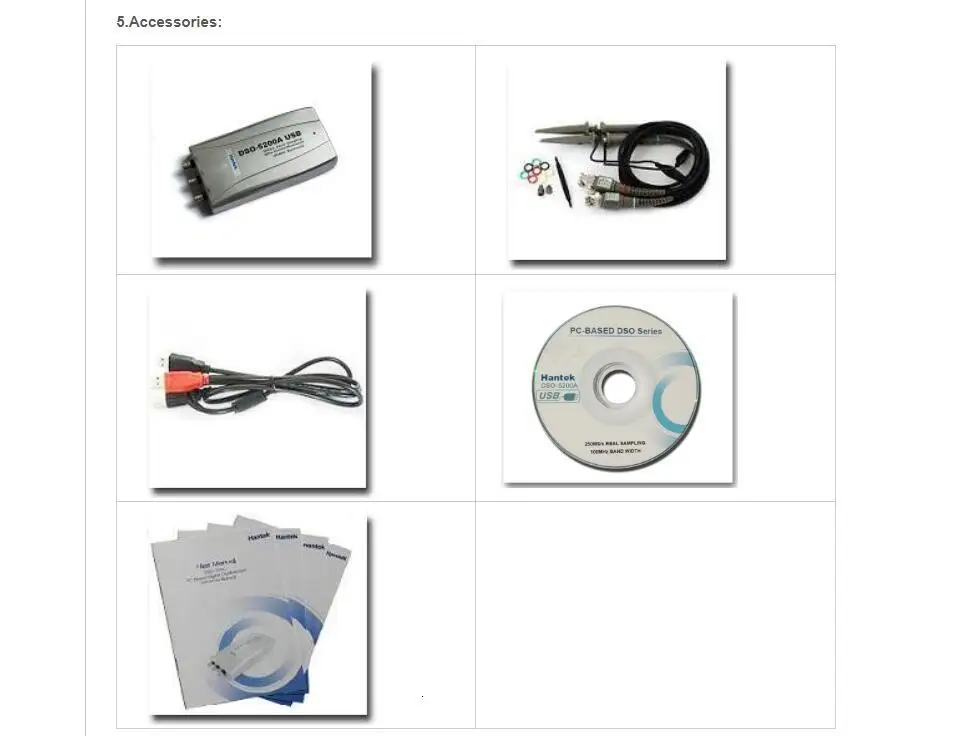

Аксессуары	S/W CD, щупы, руководство, USB шнур

3. Программное обеспечение
Операционная система: Windows 7, Windows Me, Windows NT, Windows 2000, Windows XP, VISTA.
4. SecondDesign
Поставка демонстрационного кода (VC. CVI. VB. LABVIEW) и техническая поддержка.
