Hantek 6022BL PC USB осциллограф 2 канала 20 МГц полоса пропускания 48MSa/s частота дискретизации 16 каналов логический анализатор осциллограф

Описание

Hantek 6022BL PC USB осциллограф 2 канала 20 МГц полоса пропускания 48MSa/s частота дискретизации 16 каналов логический анализатор осциллограф

Особенности
Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красив и со вкусом, но и значительно увеличил твердость поверхности из алюминиевого сплава, и обладает хорошей термостойкостью и сильной износостойкостью.
Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM для создания комбинированного инструмента.
Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
Размеры (мм): 205 (L) x120 (W) x35 (H), легко переносится.
Высокая производительность, 48 мс/с в режиме реального времени, полоса пропускания 20 МГц.
16 каналов логического анализатора, полоса пропускания 10 МГц;

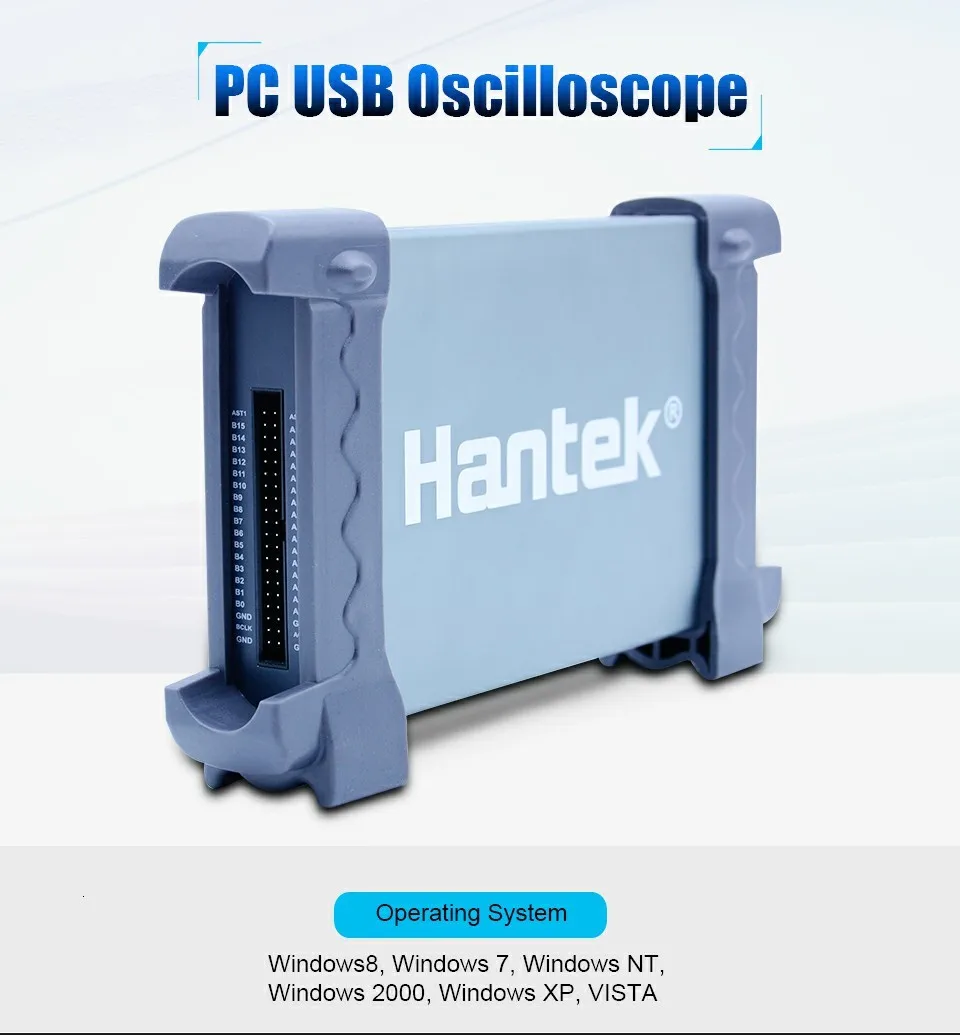

Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
23 функции измерения, проверка пропуска/сбоя, подходит для технического применения.
Средняя Форма волны, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y.
Сохраните форму волны в следующем: текстовый файл, графический файл jpg/bmp, MS файл excel/word.
БПФ
Один компьютер может подключить много DSO, легко расширить канал.
Второй экземпляр дизайна Labview \ VB \ VC.

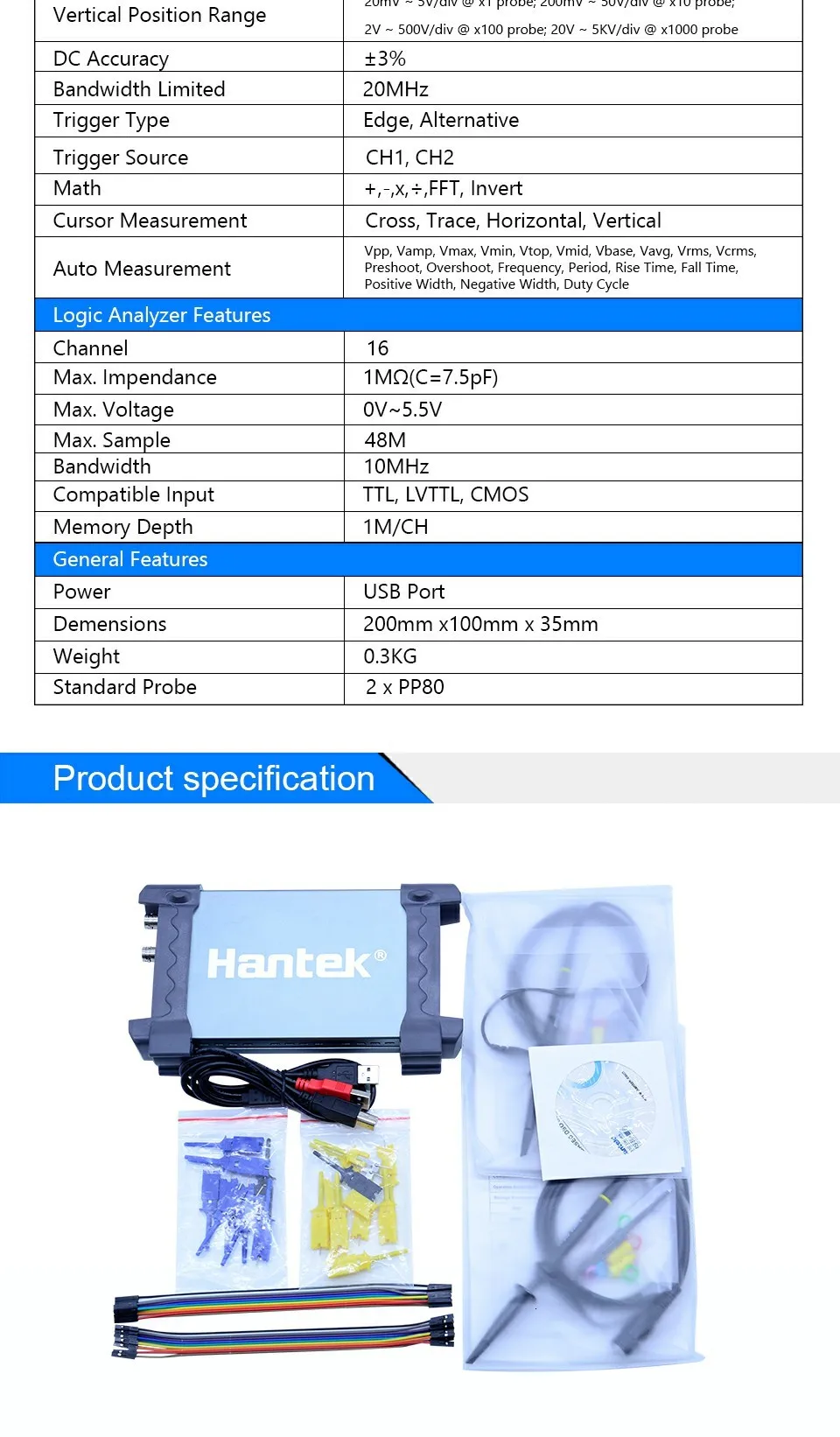

Модель	Hantek6022BL
ОсциллографОсобенности
Пропускная способность	20 МГц
Канал	2 (цифровой) + 16 (логический)
ОбразецСкорость	48MSa/s
ПамятьГлубина	1 м
ПодъемВремя	17.5ns
ВремяОснованиеТочность	± 50ppm
ВремяОснованиеДиапазон	4 НС/div-1h/Див(ШагBy1-2-4)
ВходСопротивление	1mом25pF
ВходЧувствительность	20 мВ/див ~ 5 В/Див
ВертикальныйРазрешение	8Bit
ВертикальныйПозицияДиапазон	20mV~5 V/div@X1Зонд;200mV~С алюминиевой крышкой, 50В/div@X10Зонд;
ВертикальныйПозицияДиапазон	2В~500 V/div@X100Зонд;20 V~5KV/div@X1000Зонд
Постоянного токаТочность	± 3%
Пропускная способностьОграниченная серия	20 МГц
ТриггерТип	Край,Альтернативные
ТриггерИсточник света	CH1,CH2
Математика	+,-, X, ÷, FFT,Инвертировать
КурсорИзмерение	Крест,, Не оставляя следов,Горизонтальный вариант,Вертикальный
АвтоИзмерение	Vpp,Стиль «вамп»,Vmax,Vmin,Vtop,Vmid,Vbase,Vavg,Vrms,Vcrms,Prestoot,Выброс,Частота,ПериодаПодъемВремя,На осеньВремя,ПозитивнойШирина,ОтрицательныйШирина,DutyЦикл
Материнскую платуАнализаторОсобенности
Канал	16,00
Макс.Impendance	1 МОм (C = 7,5 ПФ)
Макс.Напряжение	0 В ~ 5,5 В
Макс.Образец	48м
Пропускная способность	10 МГц
СовместимостьВход	Ttl,LVTTL,КМОП-матрица
ПамятьГлубина	1 м/ч
ОбщиеОсобенности
Мощность	USBПорты и разъёмы
Габариты	200 ммX100mmx35 мм
Вес	0,3 кг
СтандартныйЗонд	2xPP80

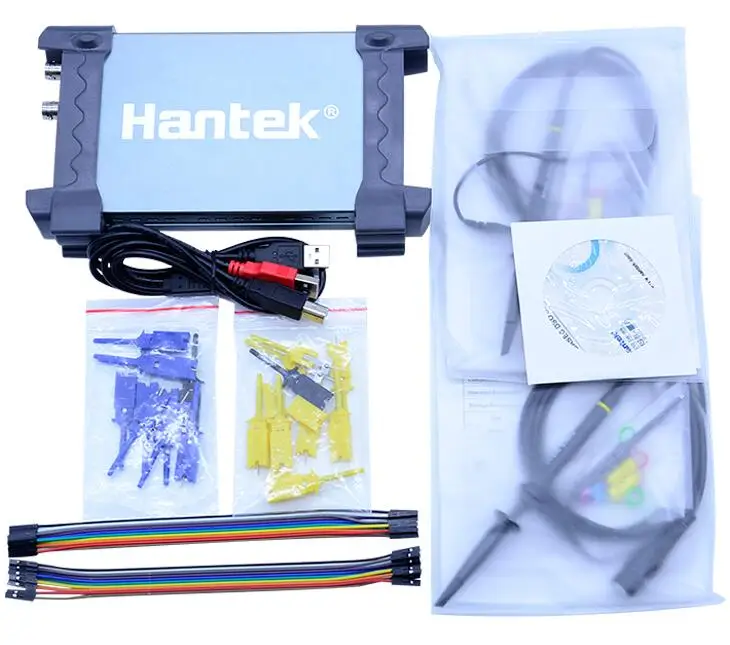

Упаковочный лист:

1 * PC USB осциллограф 6022BL
2 * щуп осциллографа
1 * USB кабель
1 * набор перемычек (цвет случайный)
2 * Соединительный кабель
1 * CD (руководство и т. д.)
