Описание

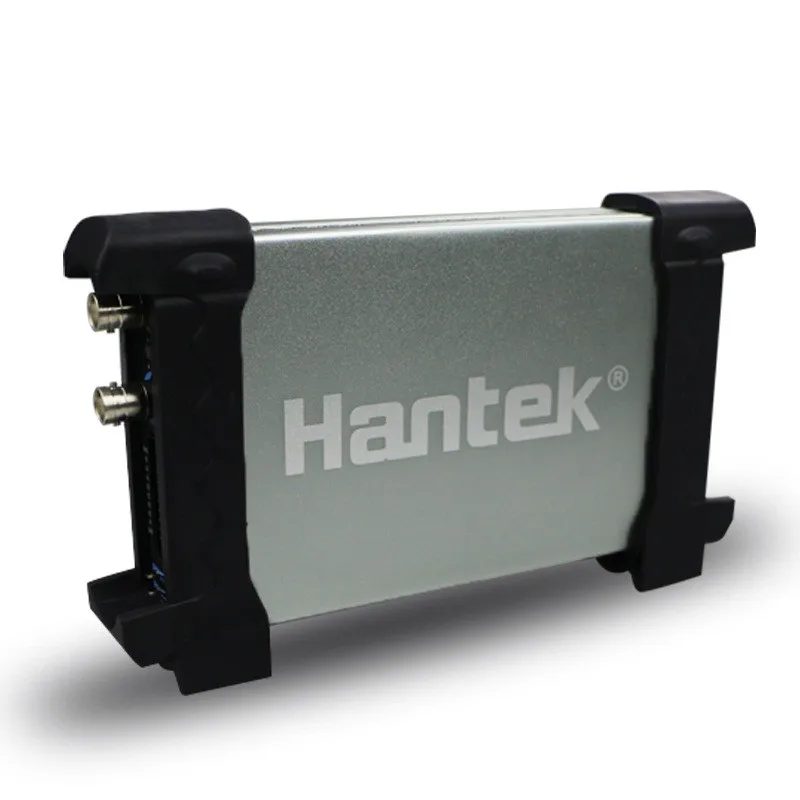

Hantek 20 МГц полоса пропускания Hantek генератор осциллографа 6022BL & 16ch логический анализатор с завода напрямую
Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красивый и со вкусом, но и значительно повышает твердость поверхности алюминиевого сплава, и имеет хорошую теплостойкость и сильную износостойкость. Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM, чтобы сделать комбинированный инструмент. Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании. Подходит для ноутбука, обслуживания линейки продуктов, легко использовать в бизнесе. Размеры (мм): 205 (L) x120 (W) x35 (H), легко переносятся. Высокая производительность, 48 мс/с выборкой в реальном времени, полоса пропускания 20 МГц. 16 каналов логического анализатора, полоса пропускания 20 МГц; Операционная система: Windows 7, Windows NT, Windows 2000, Windows XP, VISTA. 23 функции измерения, проверка прохода/сбоя, пригодны для технического применения. Форма волны средняя, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y печати. Сохраните форму волны в следующем: текстовый файл, jpg/bmp графический файл, MS excel/word файл. БПФ Один компьютер может подключить много DSO, продлить канал легко. PID/VID второй экземпляр дизайна| Модель | Hantek6022BL |
| Осциллограф Особенности | |
| Пропускная способность | 20 МГц |
| Канал | 2 (цифровой) + 16 (логический) |
| Частота дискретизации | 48MSa/s |
| Объем памяти | 1 м |
| Времени нарастания импульсов | 17.5ns |
| Время Основание точность | ± 50ppm |
| Временной диапазон развёртки | 4 НС/div-1h/div (шаг by1-2-4) |
| Вход сопротивление | 1mом 25pF |
| Вход чувствительность | 10 мВ/див ~ 5 В/Див |
| Вертикальный Разрешение | 8Bit |
| Вертикальное положение диапазон | 10 мВ ~ 5 В/div @ x1 зонд; 100 мВ ~ 50 В/div @ x10 зонд; 1 V ~ 500 V/div @ x100 зонд; 10 V ~ 5KV/div @ x1000 зонд |
| DC точности | ± 3% |
| Ограничено пропускной способностью | 20 МГц |
| Триггер Тип | Края, альтернатива |
| Источник запуска | CH1, CH2, EXT, EXT/10 |
| Математика | +,-, X, ÷, FFT, Invert |
| Измерение курсора | Крест, Трассировка, горизонтальный, вертикальный |
| Автоматическое измерение | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, Осеннее время, положительная ширина, отрицательная ширина, рабочий цикл |
| Логический анализатор Особенности | |
| Канал | 16 |
| Макс. Impendance | 1 МОм (C = 7,5 ПФ) |
| Макс. Напряжение | 0 В ~ 5,5 В |
| Макс. Бесплатный образец | 48м |
| Пропускная способность | 10 МГц |
| Совместимость Вход | Ttl, LV ttl, CMOS |
| Объем памяти | 1 м/ч |
| Общие Особенности | |
| Мощность | USB Порты и разъёмы |
| Габариты | 200 мм x 100 мм x 35 мм |
| Вес | 0,3 кг |
| Стандартный зонд | 2 x PP80 |
