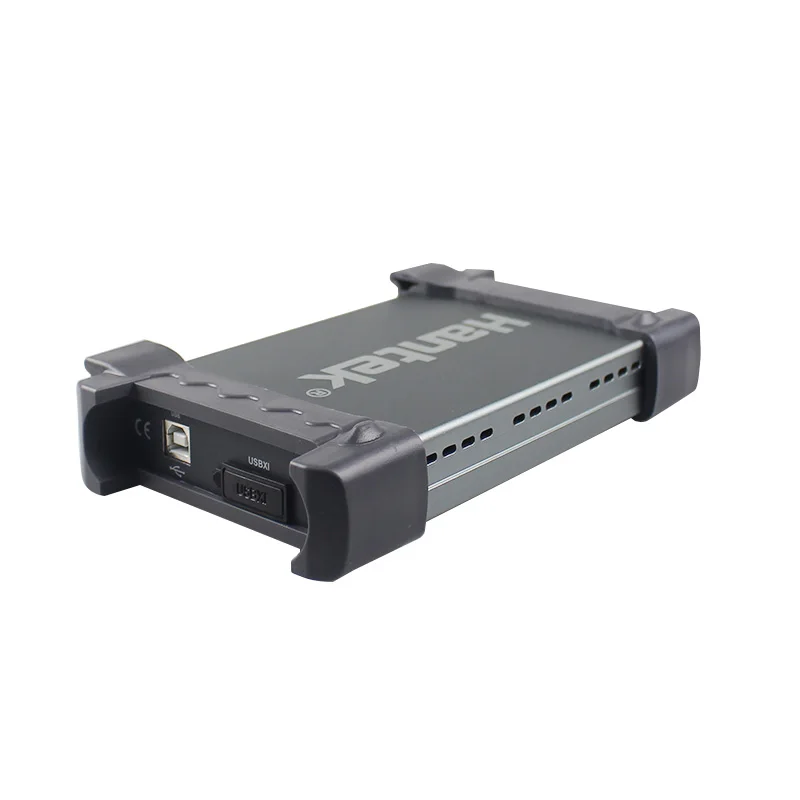

Hantek 6022BE/6022BL PC USB портативный цифровой накопитель 2 канала 20 МГц 48MSa/s 16CH логический анализатор автомобильный детектор осциллограф

Описание

Hantek 6022BL USB цифровой осциллограф Портативный 2 канала 20 МГц

Osciloscopio Portatil PC 16CH логический анализатор автомобильный детектор

Дружественные советы:T Он разница между 6022BE и 6022BL заключается в том, что 6022BL с 16 Каналы логический анализатор автомобиля, автомобильный детектор, 6022BE без него.

Hantek6022BLТехнические характеристики:

Пропускной способностью 20 МГц
Канал 2 (цифровой) + 16 (логический)
Частота дискретизации 48MSa/s
Объем памяти 1 м
Времени нарастания импульсов 17.5ns
Время Основание точность 50ppm
Временной диапазон 4ns/div-1h/div (ступенчатый by1-2-4)
Входное напряжение 1 м 25pF
Входная чувствительность 10 мВ/div-5V/div
Вертикальный Разрешение 8Bit
Вертикальный диапазон положения 10 мВ ~ 5 В/div x1 зонд; 100 мВ ~ 50 В/div x10 зонд;
Зонд 1 V ~ 500 V/div x100; зонд 10 V ~ 5 kv/div x1000
DC точность 3%
Ограничено пропускной способностью 20 МГц
Триггер типа Edge, альтернатива
Источник триггера CH1, CH2, EXT, EXT/10

Math +,-, x, ÷, FFT, Invert
Измерение курсора крест, Трассировка, горизонтальная, вертикальная
Автоматическое Измерение Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vcrms, Preshoot, Overshoot,

Частота, период, время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Логический анализатор Особенности
Канал 16
Макс. Импенданс 1 м (C = 7,5 ПФ)
Макс. Напряжение 0 V ~ 5,5 V
Макс. Образец 48 м
Пропускная способность 10 МГц
Совместимый вход ttl, LV ttl, CMOS
Глубина памяти 1 м/канал
Общие Особенности
Мощность USB Порты и разъёмы
Размеры 205 мм x 120 мм x 35 мм
Вес 0,382 кг
Стандартный зонд 2 x PP80

Hantek 6022BE

Hantek: 6022BL Особенности:

-Отличный промышленный дизайн-тот же анодированный алюминиевый корпус, что и iPad, который не только красив и со вкусом, но и значительно увеличил твердость поверхности из алюминиевого сплава, и обладает хорошей термостойкостью и сильной износостойкостью.

-Стандартный интерфейс USBXITM, легко вставляется в корпус USBXITM для создания комбинированного инструмента.
-Интерфейс USB2.0, внешний источник питания не требуется, прост в использовании.
-Подходит для ноутбука, обслуживания линии продукции, легко используется в бизнесе.
-Размеры (мм): прибл. 205 (Д) x120 (Ш) x35 (В)
-Высокая производительность, 48 мс/с в режиме реального времени, полоса пропускания 20 МГц.
-16 каналов логического анализатора, полоса пропускания 20 МГц;
-Операционная система: Windows S8, Windows 7, Windows NT, Windows 2000, Windows XP, VISTA.
-23 функции измерения, пройти/не проверить, подходит для технического применения.
-Средняя Форма волны, стойкость, интенсивность, инвертирование, сложение, вычитание, размножение, деление, X-Y.
-Сохраните форму волны в следующем: текстовый файл, графический файл jpg/bmp, MS файл exel/word.
-БПФ
-Один компьютер может подключить много DSO, расширить канал легко.
-PID/VID второй экземпляр дизайна.

6022BL Упаковка включает в себя:

1 * 6022BL осциллограф
2 * щуп осциллографа
1 * USB кабель
1 * набор перемычек (цвет случайный)
2 * Соединительный кабель
1 * CD (руководство и т. д.)
