GTBL DSLogic логический анализатор, 16 каналов, 400 м, выборочный USB логический анализатор для отладки

Описание

GTBL DSLogic логический анализатор, 16 каналов, 400 м, выборочный USB логический анализатор для отладки

Принадлежности «сделай сам»: электрические, ширина ремешка: менее 60 МГц, номер модели: логический анализатор DSLogic, цифровые каналы: 16
Логический анализатор на основе USB. на основе Xilinx Spartan-6 FPGA + SDRAM архитектура продукта, может обеспечить до 400 МГц в режиме реального времени выборки, состояние 50 МГц выборки, глубина выборки 16 м
Максимальная частота дискретизации:
4 канала 400 МГц, 8 каналов 200 МГц, 16 каналов 100 МГц
Внутренняя Глубина хранения:
Всего 256 K (16 m образцов на канал)
Непрерывный Регулируемый пороговый Диапазон напряжения: от 0,5 В до + 5 В
Диапазон входного напряжения: от-30 В до + 30 в
Входное сопротивление: 250 ком
Пропускная способность входного канала: 30 МГц
Самая большая частота выборки: 30 МГц
Встроенная память с низким 256 Мбит/с обеспечивает хранение данных выборки до 1,6 Гбит/с в реальном времени. логический анализатор начального уровня metropolitan для снижения полосы пропускания или глубины хранения, и значительно уменьшить практичность этого вида логического анализатора.
Через USB Передача в режиме реального времени, например, использование памяти ПК для хранения данных, хорошее решение проблемы глубины хранения, но из-за ограничения пропускной способности USB, максимально высокая пропускная способность выборки 200-300 Мбит/с;
Откройте верстак логики sniffers, принимает FPGA внутренний BRAM в качестве пространства для хранения, также имеют пропускную способность выборки 1,6 Гбит/с,
Но только 216 кбит глубина хранения.
Цвет: черный
Материал: металл
Посылка в комплект входит:
1 * анализатор (улучшенная версия)

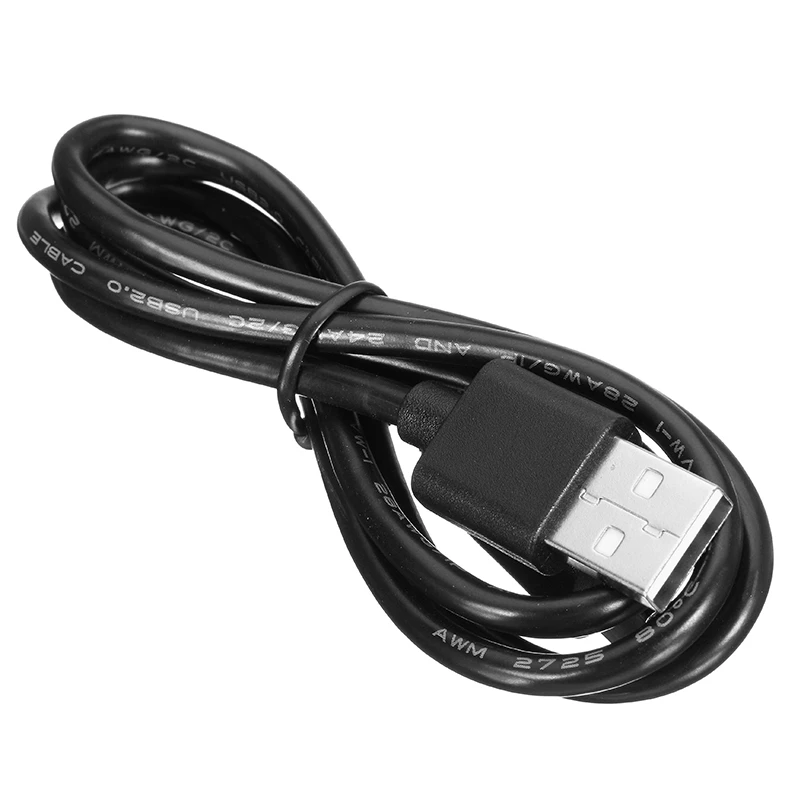

1 * линия передачи данных типа c
1*(4 + 1) групповый кабель
16 * Сигнальный зажим (случайный цвет, не принимает указанный цвет.)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
