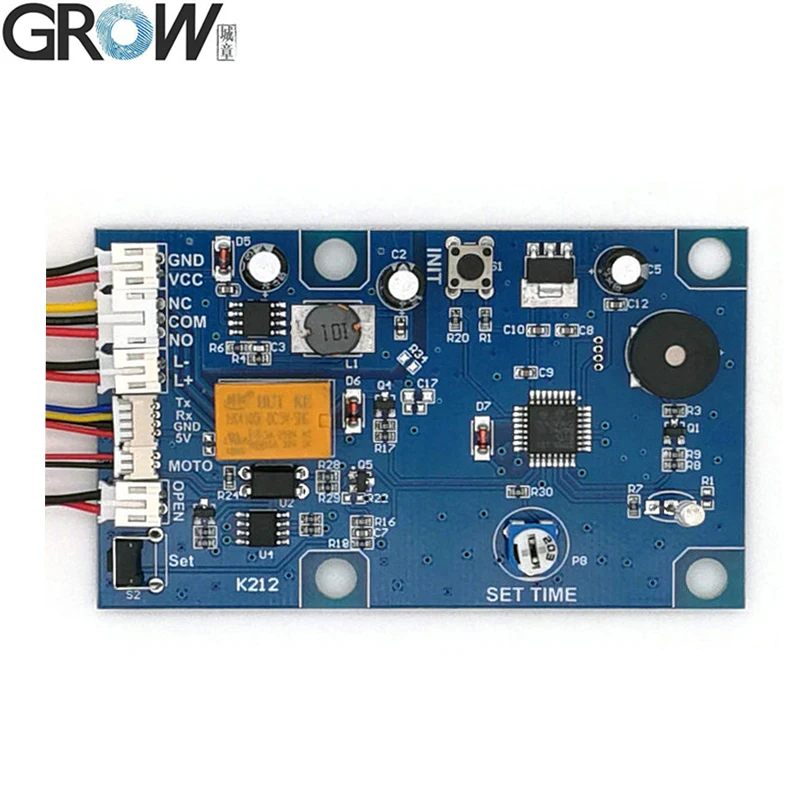

Описание
P1: источник питания, Входное напряжение: DC8--30V, входной ток: 0.3A
P2: релейный выход
P3: Активный сигнал открытой двери, напряжение DC12V (вход)
P4: модуль отпечатков пальцев (вход)
P5: микромотор (выход)
P6: Кнопка открытия двери, сигнал закрытия (вход)
Регулируемое сопротивление: установка времени закрытия для реле
·Источник питания: DC8--30V,
·Ток в режиме ожидания: 40 мА·Отпечатков пальцев Емкость: 200
·Интерфейс выхода двигателя: ± 5 в пост. Тока, 300 мА
·Интерфейс выхода реле: 3A
1. Системы на рабочее состояние, индикатор светильник (светодиодный) медленно мигать.
2. Нажмите кнопку набора, система в состоянии регистрации и индикатор светильник быстро мигает.
3. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавить отпечаток пальца больше, выход после ожидания 5 секунд или нажатием кнопки SET;
4. Когда Вернитесь к заводскому умолчанию, нажмите кнопку сброса, пока не услышите "Di", отпустите кнопку, слуховой "Di" длинный звуковой сигнал означает, что операция успешно;
5. Проверка отпечатков пальцев или Кнопка открытия двери закрыта, реле приведено в действие, Время Реле может быть настроено регулируемым сопротивлением, время установки: 0,5-9 секунд;Мотор интерфейс выход DC5V и держать 0,5 секунд; остановка 5 секунд, затем минус напряжение выключается и держать 0,5 секунд.
| Модель | R303 |
| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | USB, UART (RS232 ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | Постоянный ток 4,2-6 в |
| Отпечатков пальцев Ёмкость | 1000 |
| Зондирования массив | 208*288 пикселей |
| Модуль сканирования отпечатка пальцев размер | 33,4*20,4*1,0 (мм) |
| Эффективный сбор зона | 11*15 (мм) |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| ФПП | ≤0. 1% |
| Далеко | ≤0. 0001% |
| Рабочая среда | -20C --- подача заявки на 50C |
| Рабочая влажность | 10-85% |
| Анти-статический Емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
·Обеспечить руководство пользователя
Вы можете скачать руководство пользователя R303 по этой ссылке на сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Вы можете загрузить руководство пользователя K212 по этой ссылке на сайте:
Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.
K212 плате схема
R303 отпечатков пальцев печатная плата модуля схема
Если необходимо установить кронштейн для K212, Пожалуйста, нажмите здесь:
Https://www.aliexpress.com/store/product/GROW-Mounting-bracket-enclosure-of-K212-fingerprint-control-board/3625094_32854778716.html?spm=2114.12010612.0.0.4ac83d0b9Sb4lS
Если необходимо установить кронштейн для R303, пожалуйста, нажмите здесь:
Https://www.aliexpress.com/store/product/GROW-Bracket-of-Semiconductor-fingerprint-module-R301T-R302-R303-R306/3625094_32853585272.html?spm=2114.12010612.0.0.34863d0bXD56RK
K212 может использоваться вместе с R305 емкостным модулем отпечатков пальцев
Https://www.aliexpress.com/store/product/GROW-K212-R305-Switch-Power-Supply-Fingerprint-Control-Board-Door-System-R305-Fingerprint-Access-Control/3625094_32867343545.html?spm=2114.12010608.0.0.7bb1563e1RPwJL
