Описание
· P1: Источник питания:DC12V
· Выход: реле (макс. Ток: 10А)
· Ток в режиме ожидания: 15uA
· Емкость отпечатков пальцев: 120 шт.
· Размер: 64,4*25,4 мм
· P2: MX 1,0 мм пространство 6-контактный переходник с внутренней модуль сканирования отпечатка пальцев(Можно подключить R502, R502-A, R503)
· P3: MX 1,25 мм пространство 6-контактный переходник с внутренней модуль сканирования отпечатка пальцев(Можно подключить R300, R301T, R303, R303T, R305, R306, R307, R501)
· Выход: реле (макс. Ток: 10А)
· Ток в режиме ожидания: 15uA
· Емкость отпечатков пальцев: 120 шт.
· Размер: 64,4*25,4 мм
· P2: MX 1,0 мм пространство 6-контактный переходник с внутренней модуль сканирования отпечатка пальцев(Можно подключить R502, R502-A, R503)
· P3: MX 1,25 мм пространство 6-контактный переходник с внутренней модуль сканирования отпечатка пальцев(Можно подключить R300, R301T, R303, R303T, R305, R306, R307, R501)
K202 предназначен для низкого энергопотребления, источник питания 12 В постоянного тока, Время Реле можно регулировать, вращая кнопку, Время Реле: 0,5-13 секунд.
Это очень легко зарегистрировать отпечаток пальца, просто нужно нажать кнопку SET, чтобы зарегистрировать отпечаток пальца и долго нажмите кнопку SET, чтобы вернуться к заводскому умолчанию.
1. Кнопка установки:
Пресс Комплект кнопку, синий индикатор светильник быстро мигать и системы в Регистре состояние, поместите палец на сбора отпечатков пальцев, отпечатков пальцев регистрации успешными в тех случаях, когда слушания музыки. Отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в состоянии регистрации; если нет необходимости добавить отпечаток пальца больше, подождите несколько секунд.
2. Назад к заводскому умолчанию:
Нажмите кнопку SET, пока не услышите «Di» длинный звуковой сигнал и музыку, означает, что операция инициализации прошла успешно.
3. Время установки реле:
Поверните K2, чтобы установить время закрытия реле с 0,5 до 13 секунд. Реле является контактным выходом, переключателем сигнала, без выхода напряжения.
4. Применение:
Нажмите на палец, реле закрывается после того, как проходит отпечаток пальца, и время закрытия определяется K2.
Примечание:1. Все Световые индикаторы выключены в режиме ожидания, и огни включены в рабочем состоянии;
2. Любой отпечаток пальца может быть использован в заводском состоянии, но функция будет неправильной после регистрации отпечатка пальца.
K202 может использоваться вместе с R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R503 модуль отпечатков пальцев
| Модель | R502-A |
| Тип | Емкостный сенсорный модуль сканирования отпечатка пальцев |
| Интерфейс | UART (ttl) |
| Разрешение | 508 Точек на дюйм |
| Напряжение | DC 3,3 V |
| Отпечатков пальцев Ёмкость | 200 |
| Зондирования массив | 192*192 пикселей |
| Рабочий ток | 20mA |
| Ток холостого хода | Стандартное напряжение в режиме ожидания при касании: 3,3 В, средний ток: 2uA |
| Модуль сканирования отпечатка пальцев внешний размер | Диаметр 22 (мм) |
| Модуль сканирования отпечатка пальцев, длинна по стельке | Диаметр 19,3 (мм) |
| Модуль сканирования отпечатка пальцев высота | 5 (мм) (за исключением разъема) |
| Эффективный сбор зона | Диаметр 15,5 (мм) |
| Разъем | MX1.0-6Pin |
| Светодиодный Управление | Да |
| Светодиодный Цвет | Фиолетовый, синий и красный |
| Сканирование Скорость | <0,2 во-вторых |
| Проверка Скорость | <0,3 во-вторых |
| Метод сопоставления | 1:1; 1: N |
| ФПП | ≤1% |
| Далеко | ≤0. 001% |
| Рабочая среда | -20C --- подача заявки на 60C |
| Рабочая влажность | 10-85% |
| Анти-статический Емкость | 15KV |
| При работе на истирание интенсивности | 1 миллион раз |
| Скорость передачи данных (UART): | (9600 × N) ДПС где N = 1 ~ 12 (по умолчанию N = 6, т. Е 57600bps) |
·Обеспечить руководство пользователя
Вы можете скачать руководство пользователя R502-A по этой ссылке на сайте:
https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Вы можете загрузить руководство пользователя K202 по этой ссылке на сайте:
https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

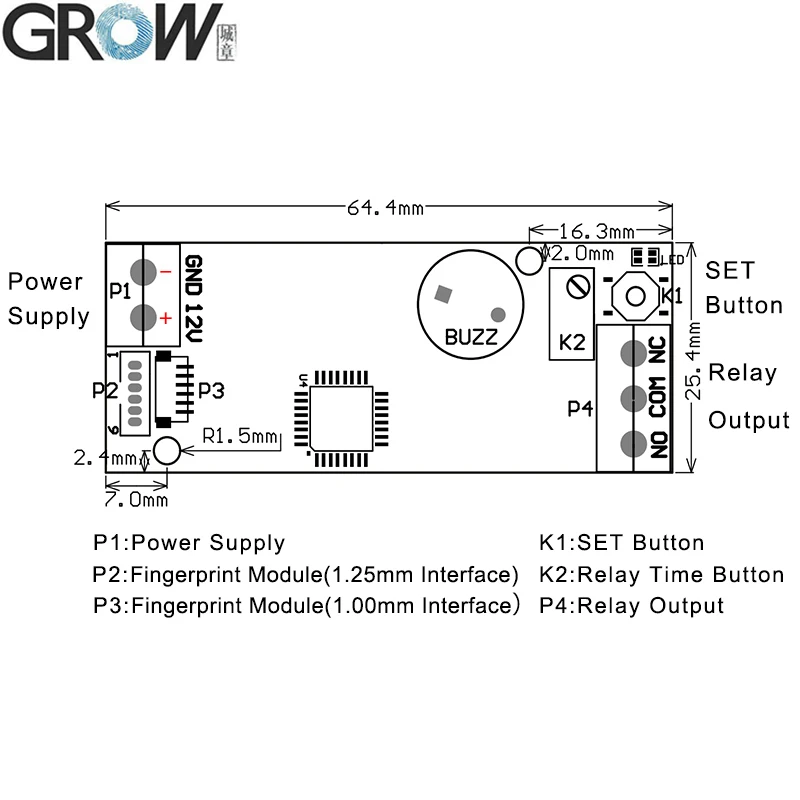

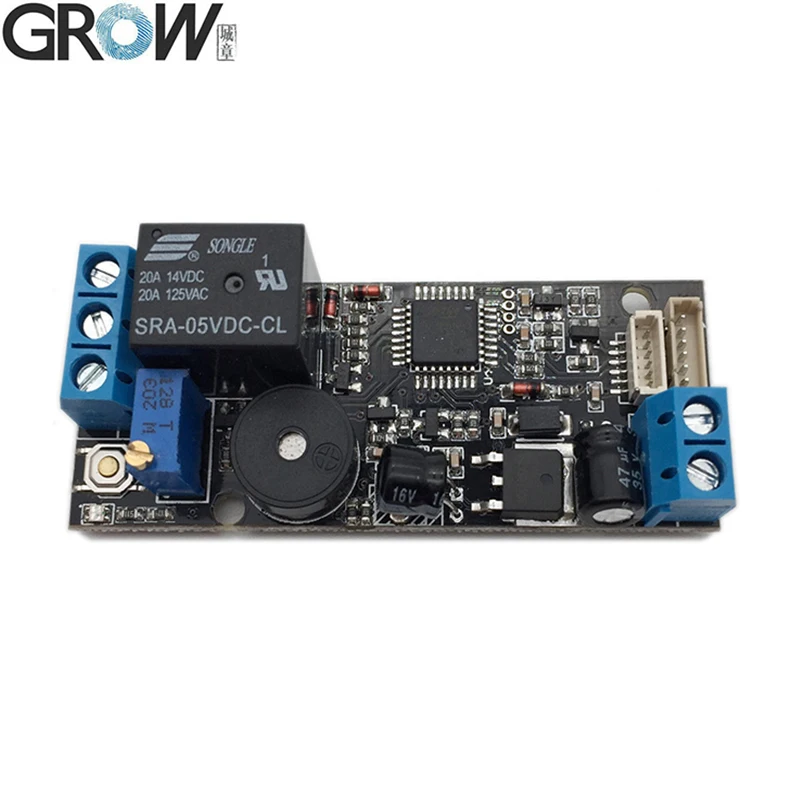

K202 плате схема
R502-A модуль сканирования отпечатка пальцев
Светодиодный эффект изображения
Размер
K202 может использоваться вместе с R301T емкостным модулем отпечатков пальцев
https://www.aliexpress.com/item/4000538145933.html?spm=2114.12010611.8148356.5.4ef01908LyF2xT
K202 может использоваться вместе с R307 оптическим модулем отпечатков пальцев
https://www.aliexpress.com/item/4000538290891.html?spm=2114.12010611.8148356.7.4ef01908nEWKJH
K202 может использоваться вместе с R501 емкостным модулем отпечатков пальцев
https://www.aliexpress.com/item/4000538431352.html?spm=2114.12010611.8148356.9.4ef01908rgLGms
K202 может использоваться вместе с R502 емкостным модулем отпечатков пальцев
https://www.aliexpress.com/item/4000538460711.html?spm=2114.12010611.8148356.11.4ef01908qdZAJm
K202 может использоваться вместе с R503 емкостным модулем отпечатков пальцев
https://www.aliexpress.com/item/4000538626769.html?spm=2114.12010611.8148356.13.4ef01908nxMuFM
Характеристики
- Бренд
- grow
- Номер модели
- K202+R502-A
- Power supply
- DC 12V
- Output
- Relay(Max. current: 10A)
- Standby current
- 15uA
- Fingerprint capacity
- 120
- LED Control
- YES
- K202 Size
- 64.4*25.4mm
- R502-A Size
- Diameter 22mm
