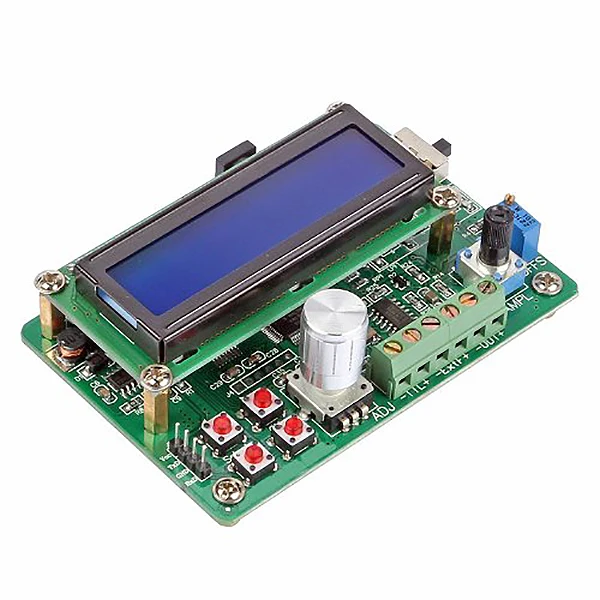

Горячая Udb1005S 5 МГц Dds функция генератор сигналов, счетчик частоты источника Dds модуль волны, Rev3.0 Pc последовательные порты(США Plug

Серия UDB100X прямой цифровой синтез генератор сигналов использует технологию DDS и FPGA дизайн с символами высокой стабильности и низкого искажения и т. Д., Это идеальное оборудование электронного инженера, лаборатории, производственных линий, обучения и научных исследований.
Следует отметить, что амплитуда и смещение постоянного тока не могут быть запрограммированы, и другие функции (частота, рабочий цикл, набор сигналов и время подметания и соответствующий контроль, считывается вне частоты измерения, и т. Д.) способны достичь запрограммированной функции
Сигнал Выход Функция
Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна
Выходная Амплитуда: больше или равна 10Vp-p (выход сигнала, без нагрузки)
Выходное сопротивление: 50 Ом +/-10% (выход сигнала)
Смещение постоянного тока: +/-2,5 в (без нагрузки)
Дисплей: LCD160
Частотный диапазон: 0,01 Гц ~ 5 МГц (UDB1005)
Разрешение: 0,01 Гц
Стабильность частоты: +/-1x10-6
Точность частоты: +/-5x10-6
Искажение синусоидальной волны: менее или равен 0.8% (Контрольная частота 1 кГц)
Линейность Trinagle: более 98% (0,01 Гц ~ 10 кГц)
Время подъема и падения квадратной волны: менее или равен 100ns
Диапазон квадратных волн: 1% ~ 99%
Выходной сигнал от транзисторно-транзисторных логических схем Функция
Частотный диапазон: 0,01 Гц ~ 5 МГц (UDB1005)
Амплитуда: более 3Vp-p
Вентилятор: более 20 ttl нагрузки
3. Функции счетчика
Диапазон счетчиков: 0-4294967295
Частотный диапазон: 1 Гц ~ 60 МГц
Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p
Хранение и передача: 10 наборов параметров с функциями хранения и отзыва.
Тип штепсельной вилки: штепсельная вилка США, применяется к Канаде, Индии, Японии, Мехико, Таиланду, Соединенным Штатам, Филиппинам и так далее.
Цвет: зеленый
Материал: металл + ПК
Посылка в комплект входит:
1 x генератор сигналов DDS
1 х DC 5 V адаптер питания
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
