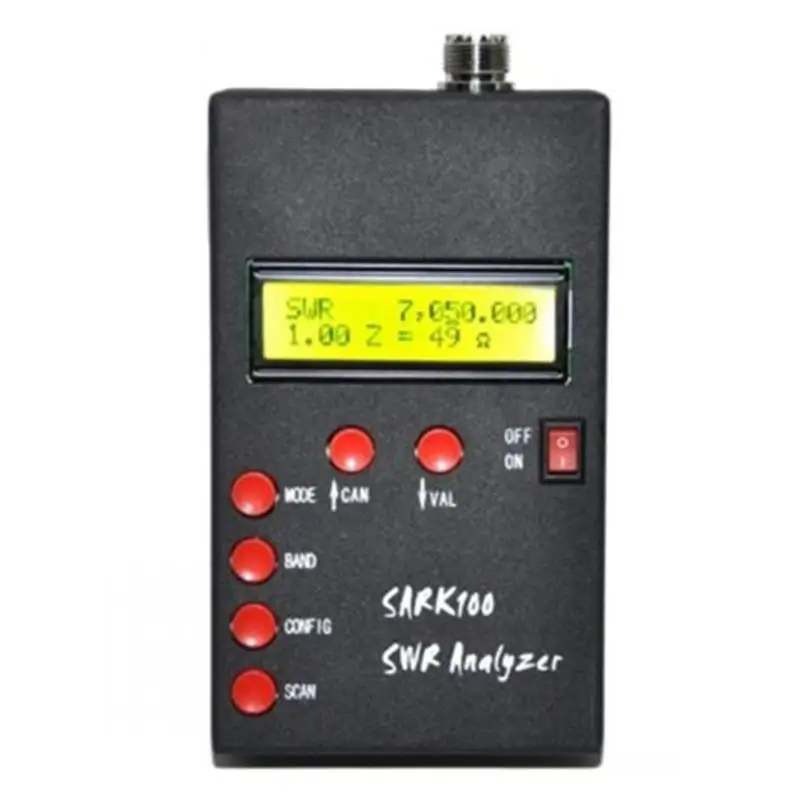

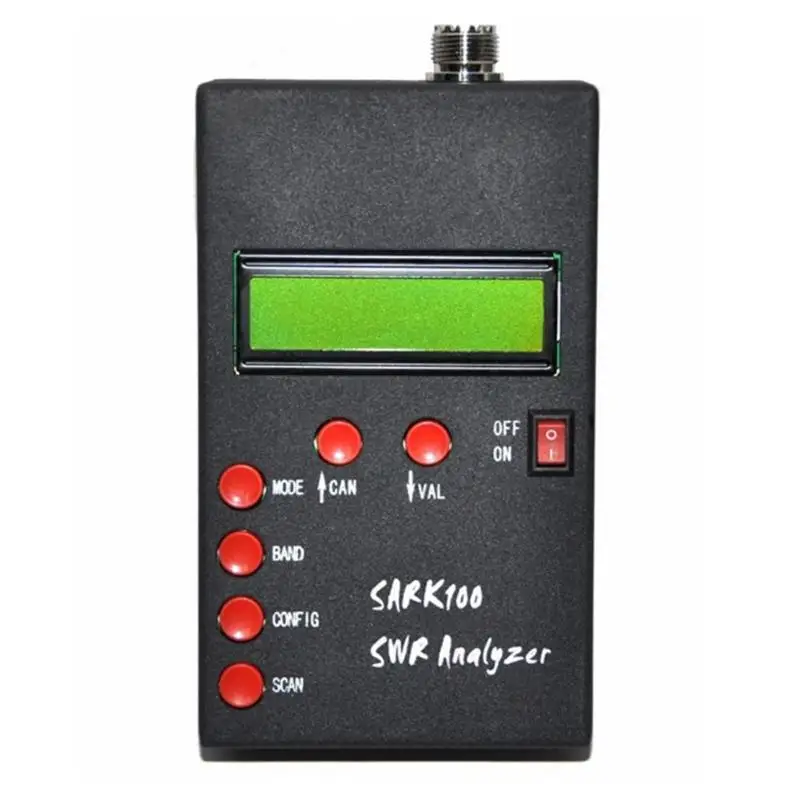

Горячая Прочный SARK100 муравьиный КСВ коротковолновый КСВ Антенный Анализатор метр тестер частотомер для радиочастотных хоббистов

Описание

Технические характеристики:
Внешний источник питания: 2,1 мм разъем питания (центральный штырь положительный)
Размеры: 150x90x40 мм/5,9x3,54x1,57"
Материал: АБС + электронные компоненты
Генерация и управление частоты: 1-60 МГц
Сопротивление источника: 50 Ом
Стабильность: +/-100 ppm
Чистота спектра: гармоническое снижение>-TBD дБ более 60 МГц
Размер шага: настраиваемый пользователем 100 Гц, 1 кГц, 10 кГц и 100 кГц с шагом
Доступный диапазон измерения: КСВ: от 1,0 до 9,99
Сопротивление: от 5 до 2000 Ом
Выход RF: регулируемый: 2,0 в PP (тип)
Источник питания: от внешнего: 12 до 15 В постоянного тока, 500 мА
Управление: кнопка (5): режим, полоса, конфигурация, сканирование, вверх, вниз
Переключатель: «Вкл»
Разъем: RF
USB: разъем mini-b
Внешний источник питания: 2,1 мм разъем питания (центральный штырь положительный)
Источник питания: 8 батареек АА (не входят в комплект)
Применение Область применения:
Измерьте электрические параметры антенны: коэффициент стоящей волны, сопротивление (сопротивление + реактивация), емкость, индуктивность.
Измерьте сопротивление точки подачи.
Измерьте потерю заземления.
Отрегулируйте антенный тюнер и определите потерю.
Измерьте индукторы и конденсаторы.
Измерьте линию передачи коаксиального кабеля (КСВ, длину, коэффициент скорости, приблизительный Q и потери, частоту резонанса и сопротивление).
Измерьте и определите Лучшие настройки для регулировки заглушки: КСВ, приблизительный Q, частота резонанса, пропускная способность, сопротивление.
Определите характерное сопротивление линии передачи.
Потеря коаксиального кабеля.
Определите потерю антенного тюнера.
Измерьте потерю балуны.
Измерьте индуктивность Q.
Оценка параметров кварцевого кристалла.
Измерьте кольцевой резонанс и КСВ.
Определение кнопки управления:
Режим: выберите режим работы: сопротивление (по умолчанию), сложное сопротивление, емкость и индуктивность.
Диапазон: Выберите диапазон из любого доступного диапазона: от 160 м до 6 м.
Config: предоставляет меню для настройки и расширения функций: соединение ПК, настройка шагов, установка таймаута паузы, калибровка и обновление программного обеспечения
Сканирование: нажатие на этот элемент управления начнет сканирование частоты выбранного диапазона частот. Сканирование выхода в режим импеданса, отображение 2:1 полосы пропускания и точки резонанса антенны.
Can (up): Увеличьте частоту и используйте ее, чтобы отменить работу меню config.
Вал (вниз): уменьшает частоту и используется для проверки работы меню config.
