Описание

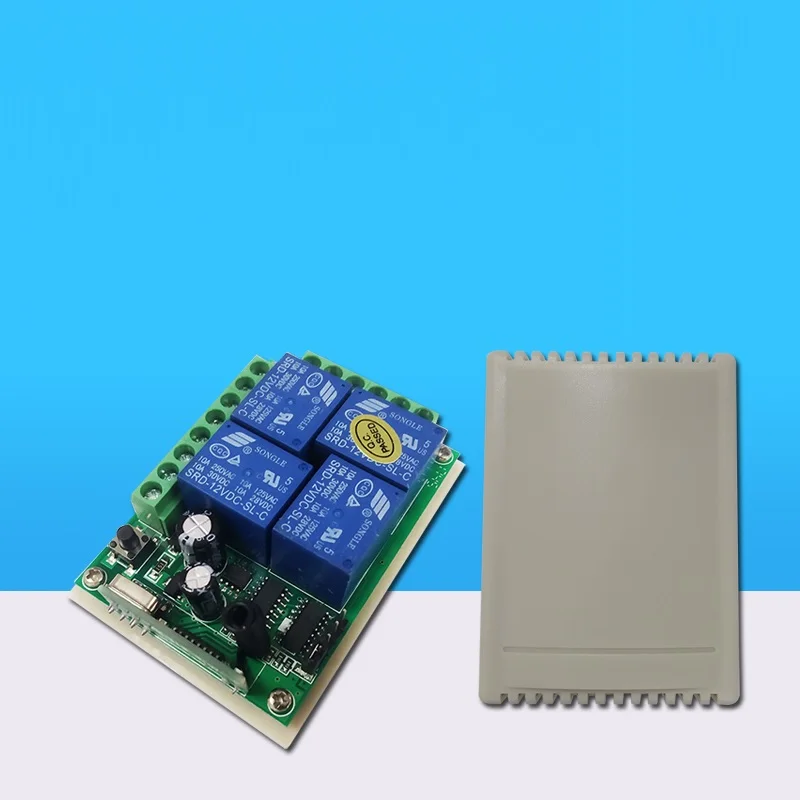

Новая система дистанционного управления DC12V 4CH RF 4 передатчика и 1Приемник Универсальный пульт дистанционного управления

1. Рабочее напряжение: DC12V10 %
2. Ток: в режиме ожидания менее 10 мА, работает менее 128 мА
3. Рабочая Температура: от-10 ° \ '+ 60 \'
4. Частота приемника: 315 МГц/433,92 МГц
5. Чувствительность приема:-105дБ
6. Выход: значение для переключения
7. Максимальная нагрузка: 10А реле, резистивная нагрузка менее 8А, Индуктивная нагрузка менее 3а

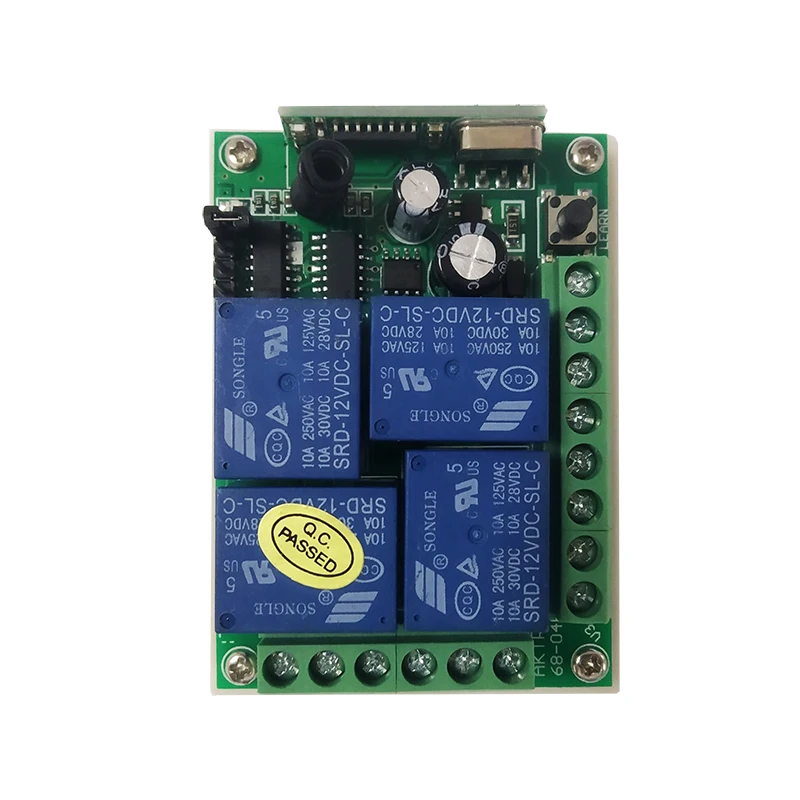

8. Размер платы приемника: 70*50*18 мм
9. Размер корпуса: 75*55*30 мм
Тип кодировки: Обучающий код
Добавьте передатчик с помощью кнопки обучения на приемнике

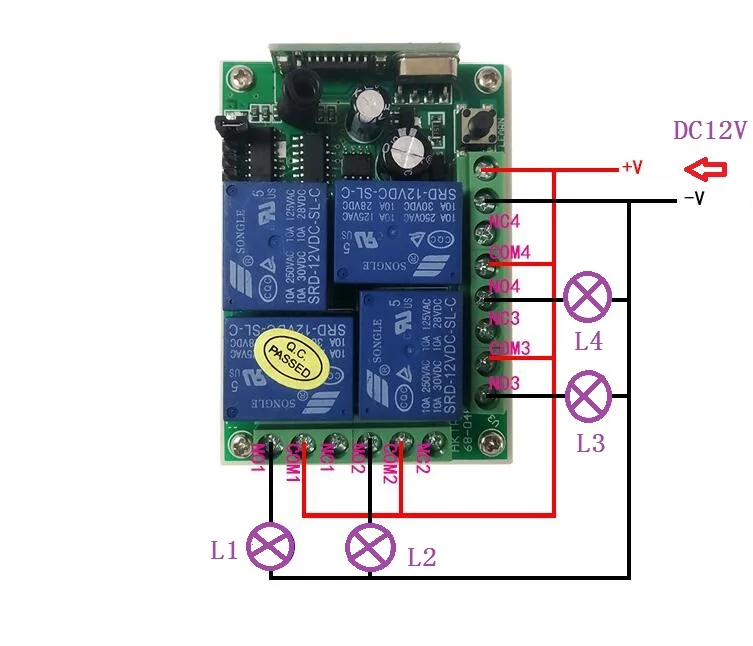

Выходное состояние: регулируется перемычкой на приемной плате,

Мгновенный----- Перемычка на 1 булавке или снимите джемпер

Тумблер------- Джемпер на "3 и 4"

Фиксатор------- Джемпер на "1 и 2"

Мгновенный----- Нажмите кнопку передатчика A, реле приемника A Включено; Кнопка A, реле приемника A выключено, то же самое, что B/C/D

Тумблер-------- Нажмите кнопку передатчика A в течение 1 раза, реле приемника A Включено; нажмите кнопку A снова, реле приемника A выключено, то же самое, что B/C/D

Защелкивается ------

Нажмите кнопку передатчика A, реле приемника A Включено, реле B/C/D выключено
Нажмите кнопку передатчика B, реле приемника B включено, реле A/C/D выключено
Нажмите кнопку передатчика C, реле приемника C включено, реле A/B/D выключено
Нажмите кнопку передатчика D, реле приемника D включено, реле A/B/C выключено

Это означает, что запираемый может держать 1CH на, и он будет иметь 1CH на

Методы обучения:

Вход питания DC12V для приемника, нажмите кнопку обучения, зеленый светодиодный индикатор выключен, затем нажмите передатчик, светодиодный индикатор мигает быстро, это означает, что обучение успешно.

Очистка кода:

Удерживая нажатой кнопку обучения 8 секунд, пока светодиодный индикатор не включен, это означает, что код был успешно очищен.

Примечание:433 МГц и 315 МГц доступны, 315 МГц будут отправлены, если нет спроса на частоту
