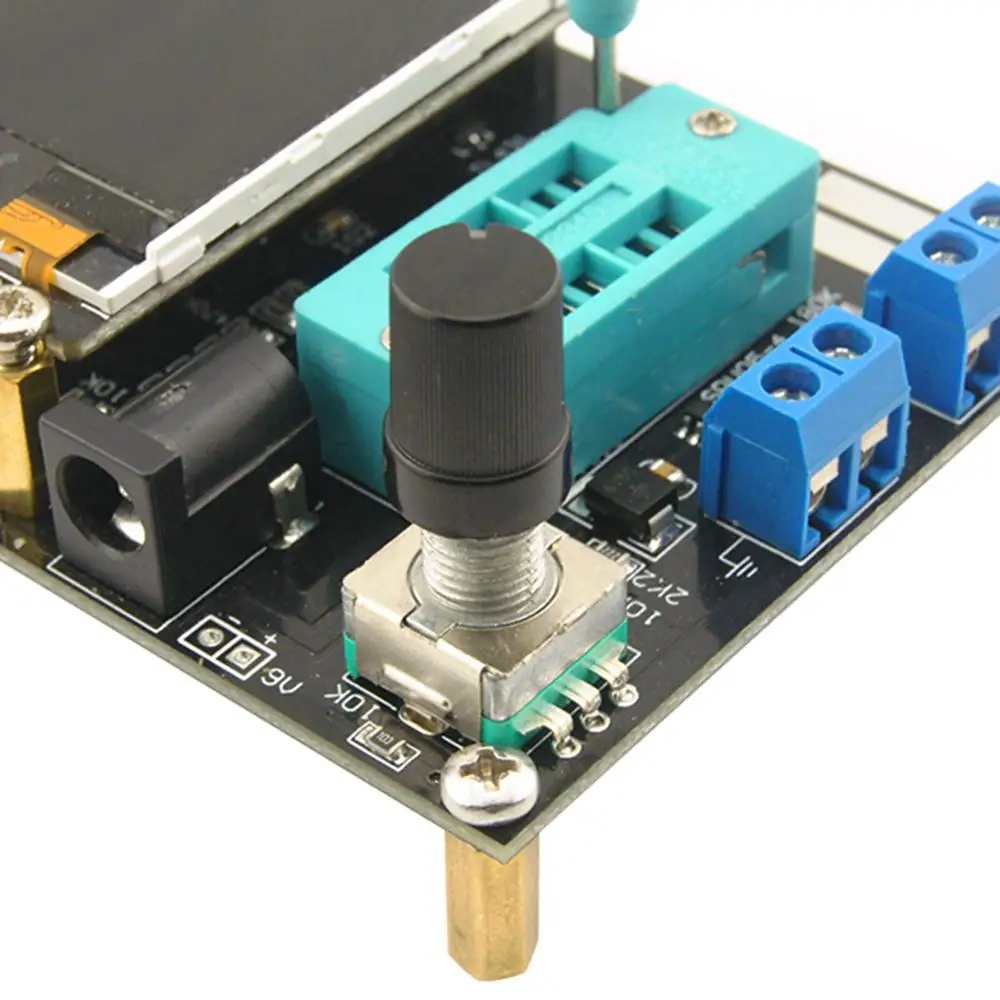

GM328A Транзистор тестер Диод емкость ESR напряжение частотомер ШИМ квадратный генератор сигналов

Описание

GM328A Транзистор тестер Диод емкость ESR напряжение частотомер ШИМ квадратный генератор сигналов

Описание:

Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двойных диодов, тиристоров, SCR, автоматической идентификации распиновки транзисторов. Он также может использоваться как квадратный сигнал и pwm генератор сигналов.

Особенности:
Цифровой ЖК-дисплей для легкого чтения, может отображать Измеренные данные и графику.
Поворотный переключатель управления, ключ измерения для удобного использования.
Основной чип является DIP, легко для электронных энтузиастов, чтобы DIY или обновить основной чип.
Используйте батарею 9 В (не входит в комплект), также можно использовать питание постоянного тока (DC 6,8-12 В).
Автоматическое выключение, ток выключения всего около 20на.
Автоматически обнаруживает Транзисторы NPN и PNP, FET, диоды, двойной диод, тиристор, SCR, автоматическое определение распиновки транзистора.
Тест NPN и PNP транзистор общий-излучатель коэффициент усиления тока, пороговое напряжение основания-излучателя, от коллектора-излучателя ток утечки.
Поддержка измерения 2 резисторов, показывает его положительное и отрицательное, напряжение на состоянии.
Измерение сопротивления Максимальное разрешение 0,01 Ω, может быть измерено до 50 мОм.
Автоматическое тестирование контактов компонентов и отображение на дисплее.
Измерьте пороговое напряжение и емкость ворот.
Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH-20 ч.
Может использоваться в качестве генератора сигналов и частотометра: Частотный диапазон от 1 Гц до 2 МГц с возможностью генерирования 1%-99% ШИМ (широтномодулированные) сигналы.
Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.
Технические характеристики:
ЖК-дисплейДисплей 160*128
Питание: 1*9 V Батарея (не входит в комплект); DC 6,8-12 V
• Сила тока: прибл. 30mA
Измерение сопротивления: Макс. 50 мОм
Сопротивление: 0,01 Ω
Измерение емкости: 25 пФ ~ 100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7*3 см/1,45 * 1.18in
Размер печатной платы: 7,8*6,2 см/3,1 * 2.44in
Посылка Размеры: 9*7*4 см/3,54*2,76*1,57"
Посылка Вес: 90g
