Генератор сигналов DIY Kit функция генератор синтезатор 5 Гц~ 400 кГц Регулируемая амплитуда частоты ICL8038 L0D3

Описание

Этот генератор сигналов DIY kit является профессиональным продуктом для генерации синусоидальной/треугольной/квадратной/передней и обратной sawtooth волны. Это набор для самостоятельной сварки и установки.

Особенности:
Использует ICL8038 и высокоскоростной op amp, более высокая точность.
ЖК-дисплей для точного отображения данных.
Может выводить синусоидальные/треугольные/квадратные/передние и обратные формы sawtooth.
Частотный диапазон: 5Hz400kHz; диапазон рабочего цикла: 295% (регулируемый)
Поддерживает двойной усилитель мощности без блокировки конденсатора для обеспечения искажений сигнала высокой и низкой частоты.
Регулируемая частота и амплитуда.
Регулировка частоты отличается грубой настройкой и тонкой настройкой.
Все компоненты с отверстиями, легко устанавливается.
Технические характеристики:
Материал: FR4 + акрил
Поставка Напряжение: 12V15V
Частотный диапазон: 5Hz400KHz (регулируемый)
Диапазон рабочего цикла: 295% (регулируемый)
Синусоидальная волна низкого искажения: 1%
Дрифт низкой температуры: 50 ppm/°C
Выходная линейность треугольной волны: 0.1%
Диапазон смещения постоянного тока:-7.5в 7.5в
Диапазон выходной амплитуды: 0.1V11VPP (рабочее напряжение 12 В)
Размер доски: прибл. 7,8*5 см/3,07 * 1.97in

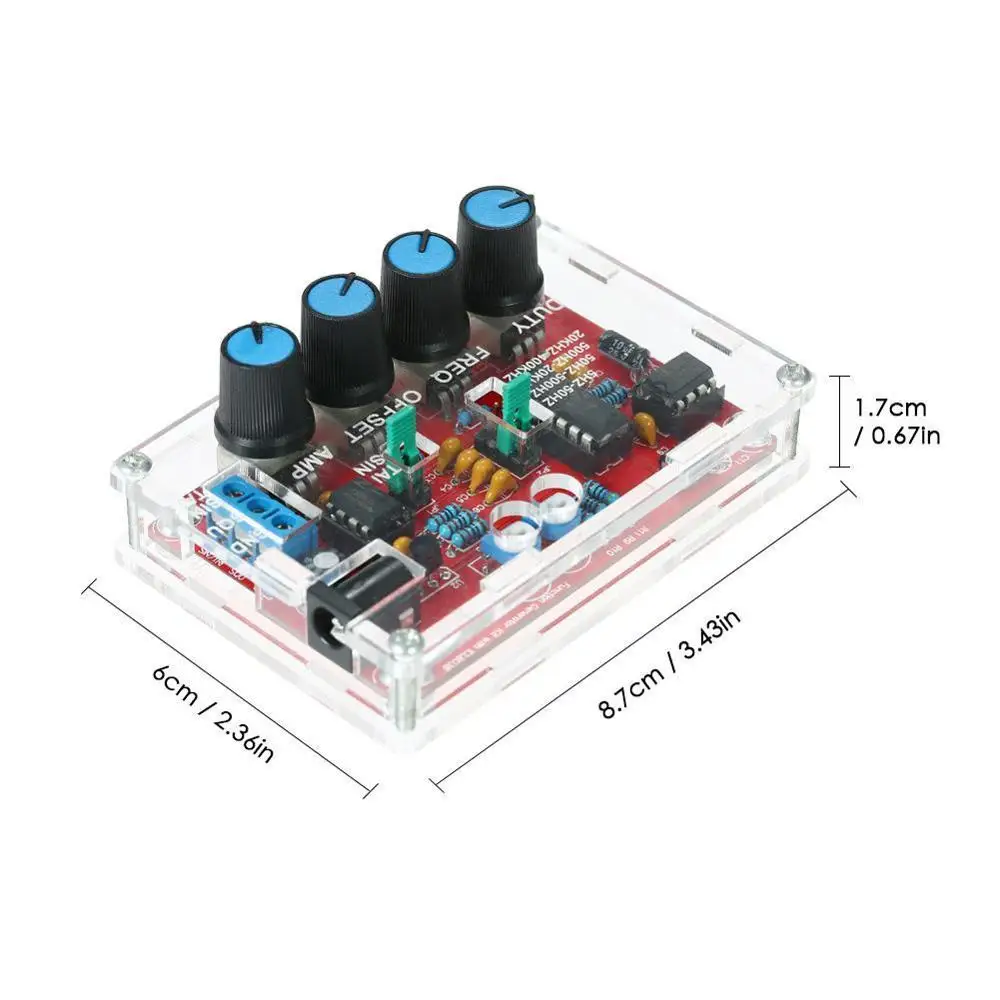

Размер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67in
Вес продукта: 81g/2,86 oz
Посылка: прибл. 11*7*3 см/4,33*2,76 * 1.18in
Вес посылка: 95g/3,35 oz
Примечание:
Тестовое изображение только для справки, пожалуйста, превалируйте!
Посылка список: E4114

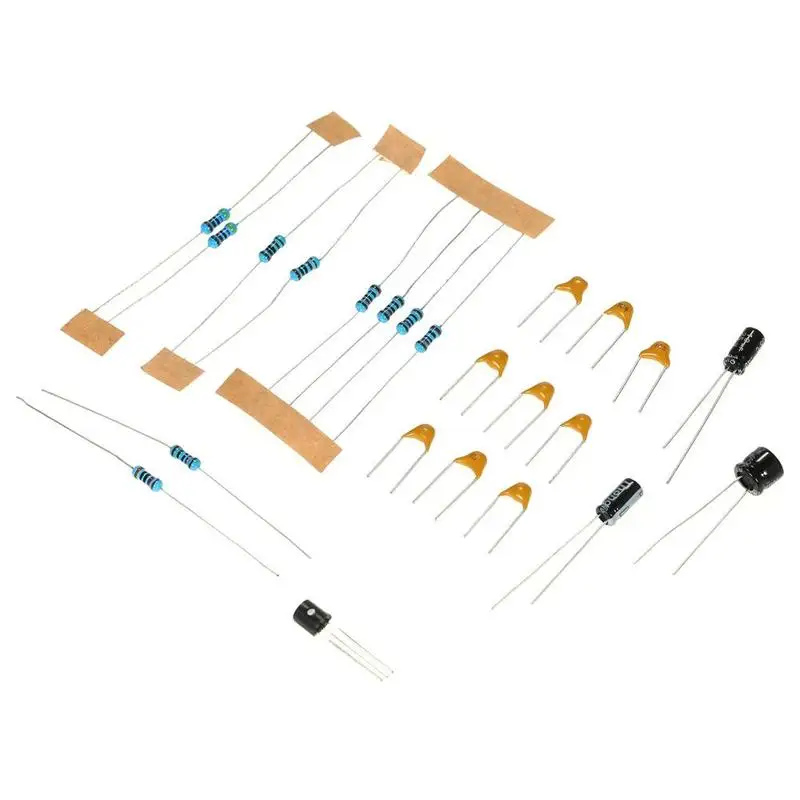

1 * генератор сигналов DIY Kit
1 * Руководство пользователя (на английском языке)
