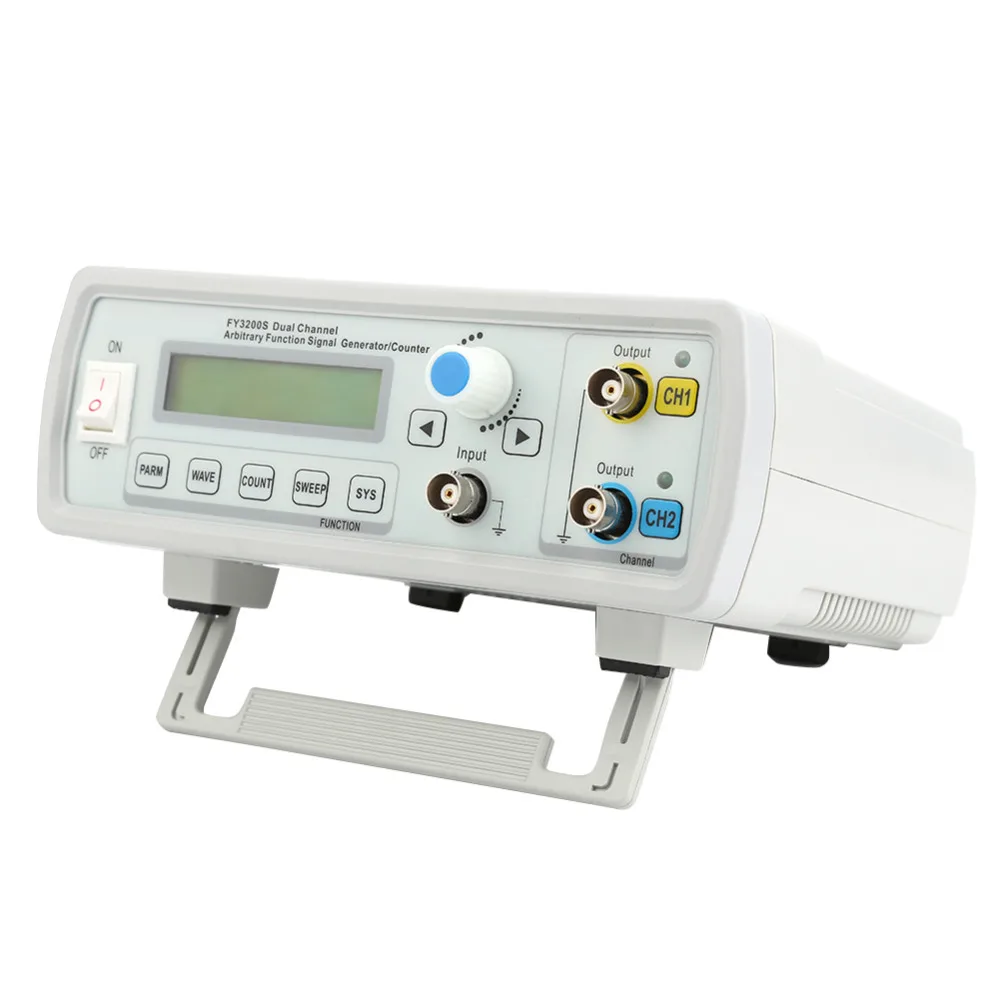

Генератор сигналов AC85-260V цифровой DDS двухканальный произвольный Функция DDS генератора сигналов модуль лабораторный инструмент высокой точности

Особенности:

1. С использованием DDS прямой цифровой синтез технологии для того чтобы произвести точно, стабильный, низкий уровень искажений выходного сигнала;

2. CH1 и CH2 полностью симметричные два канала, каждый канал можно самостоятельно установить параметры.

3. Поддержка самостоятельно пользователем определенной формы волны, каждый произвольной формы памяти позволяет достичь глубины резкости, 2048*12 бит, 250MSa/s частота дискретизации;

4. С выходом burst, выбираемый ручной триггер, внутренний и внешний триггер CH2 триггер три режима триггера, которые позволяют блоку к любому выходу 1 ~ 1048575 всплесков;

5. Измерение: инструмент поставляется с 100 МГц функциями счетчика частоты и счетчик импульсов

6. Минимальная амплитуда сигнала достижимая 10 mVpp, до 20Vpp, уровень смещения выходного сигнала-10 V ~ 10 V Произвольная регулировка

7. Генератор сигналов до 12 бит в ширину, форма выходного сигнала более деликатная, искажение формы сигнала уменьшено

8. С полными функциями ЧПУ, дисплеем и цифровой регулировкой фазный ток амплитуда выходного сигнала, смещение, частота, рабочий цикл и два сигнала

9. После подключения прибора к компьютеру, вы можете использовать компьютер через PC управлять функциями и параметрами генератора сигналов, и может быть изменен на компьютере, чтобы скачать произвольной формы форма выходного сигнала к инструменту

Сообщение функции: последовательной связи, протокол полностью открыты, удобный вторичного развития

11. Высокая частота Точность: частота Точность может быть достигнуто масштаба 10-6

12. Высокочастотное Разрешение: полный диапазон разрешения частоты 10 МГц

13. Функция отслеживания: встроенная флеш-память частота, амплитуда, смещение, рабочий цикл, сигналов и другие параметры следуют функции, прост в использовании

14. Функция сканирования: частотой Линейная развертка и логарифмическая функция развертки, сканирования и конечные точки могут быть установлены

15. Хранение характеристики: может хранить 20 групп инструмент параметры состояния комплект пользователем, можно назвать до воспроизвести

16. Режим работы: ключевая операция, ЖК-дисплей 1602 ЖК-дисплей дисплей на английском языке, прямая Цифровая настройка параметров или непрерывное ручка регулировки

17. Вход Защита от перенапряжения: Расширенный мощность Вход диапазон AC85V для AC240V с большим числом значений напряжения

18. Выход защита от короткого замыкания: все сигнала Выход s может работать на защита от перегрузки защита от короткого замыкания, а-ля 60ые

19. С FYV2000 серии или FPA1000 Усилители серии, сигнал в DC-3MHz пропускная способность, стабильный выходной мощности более 20 W без искажений сигнала, FPA1016 выходная мощность до 60 Вт.

Выходной сигнал параметры

Выход каналы: главный и sub-волна двусторонний высокоскоростной независимых Выход.

Выход формы волны: синус, квадрат, треугольник, пандус, пульс, Lorentz импульсная, аудио, нерегулярные шума, ЭКГ, в форме трапеции, импульсов, Синклер, пульс, узкий, пульс, гауссовый белый шум, амплитуда сигнала, частота модуляции сигналов

И самостоятельно пользователем определенной формы волны.

Выходная Амплитуда: ≥20Vp-p (без нагрузки)

Выход сопротивление: 50Ω ± 10%

Смещение постоянного тока: ± 10 V

Частота Разрешение: 0,01 Гц (10 МГц)

Частота Точность: ± 5 × 10-6

Стабильность частоты: ± 2 × 10-6/3 ч

Синусоидальная волна Искажение: ≤0. 8% (опорная частота 1 кГц)

Треугольники линейность ≥98% (0,01 Гц ~ 10 кГц)

Квадратный волновой подъем и время падения: ≤20ns (Контрольная частота 100 кГц, 10Vpp)

Прямоугольная волна рабочий цикл диапазон: от 0.1% до 99.9%

Выходной сигнал от транзисторно-транзисторных логических схем: CH1 и CH2 канала и двойной синхронный ttl уровень Выход, регулируемый фаза

Запас:> 3Vp-p

Разветвителя фактора:> 20 ttl нагрузки

Рост уровня ttl и время падения ≤20ns

Счетчик частоты функции

Количество диапазон: 0-4294967295

Диапазон частот измерения: 1 Гц ~ 100 МГц

Входная Амплитуда: 1Vp-p ~ 20Vp-p

Сканирования Функция: Этот Функция только основной волны обладают

Режим сканирования: Линейная развертка, журнал развертки

Диапазон частот: запуск и конечная точка произвольный набор

Диапазон сканирования частоты: Предустановленная частота M1 ~ M2

Скорость сканирования: 1 s ~ 999 s/шагового двигателя

Другое Особенности

Дисплей: ЖК-дисплей 1602 ЖК-дисплей Дисплей на английском языке

Хранение и передача функций: M0-M19 (M0: по умолчанию передача)

Размеры: 200 мм (длина) × 190 мм (ширина) × 90 мм (высота)

Вес: 550 г (голый металл), аксессуары (150 г)

Бипер функция: для того чтобы установить вкл/выкл с помощью программы

Процесс изготовления: технология поверхностного монтажа, большие интегральные схемы, высокая надежность, длительный срок службы

Эксплуатационные характеристики: все основные операции, плавная регулировка ручка

Условия окружающей среды: Температура: 0 ~ 40 °C влажности по уровню поверхности: <80%

Рабочее напряжение: AC85 ~ AC260V
