Описание
Добро пожаловать в наш магазин!
Обзор продукта
2018 генератор радиочастотного сигнала с функцией развертки генератор радиочастотного сигнала 140 МГц ~ 4,4 ГГц
Деталь
1 обзор:
HP831-небольшой генератор радиочастотного сигнала;
Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.
2, применение продукта:
● Генератор сигналов;
● Прибора;
3. Таблица технических параметров:
Примечания к блоку параметров товара
1 диапазон сигнала 140 ~ 4400 МГц импульсный сигнал рабочий цикл
2 амплитуды сигнала-10 ~ 0 дБм
3 диапазон времени подметания 10 мс ~ 10000 мс миллисекунды
4 рабочее напряжение 7 ~ 12 В постоянного тока
5 рабочий ток <50 мА
6 размер 57*45*20 мм Длина X Ширина X высота
4, описание интерфейса и связанные с ним операции
Интерфейс P1 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
P5 выходной сигнал интерфейса 1 (RP SMA KE KHD наружный винт внутреннее отверстие)
P6 выходной сигнал интерфейса 2 (RP SMA KE KHD внешний винт отверстие)
5, описание кнопок
Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: автономный ключ.
SUB: самоуменьшающийся ключ.
6, отображение интерфейса и инструкции по эксплуатации:

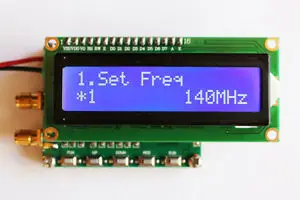

6,0, установите частоту генерации
Интерфейс дисплей:
Первая линия "1.Set Freq"
Вторая линия "* 1 150 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,1, установите частоту запуска сканирования
Интерфейс дисплей:
Первая линия "2. Start Freq"
Вторая линия "* 1 150 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,2, установите частоту остановки сканирования
Интерфейс дисплей:
Первая линия "3. Stop Freq"
Вторая линия "* 1 550 мгц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,3, установите время, используемое для сканирования
Интерфейс дисплей:
Первая линия "4. Время сканирования"
Вторая линия "* 1 150 мс"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,4, управление и отображение частоты сканирования
Интерфейс дисплей:
Первая линия "4. Scan Freq"
Вторая линия «Выкл 150 МГц»
Клавиша:
Удовольствие: функциональная клавиша; (старт/стоп) развертка по частоте
HP831-небольшой генератор радиочастотного сигнала;
Модуль прост в использовании, данные о частоте ввода с помощью кнопки, и немедленно обновляет выходную частоту.
2, применение продукта:
● Генератор сигналов;
● Прибора;
3. Таблица технических параметров:
Примечания к блоку параметров товара
1 диапазон сигнала 140 ~ 4400 МГц импульсный сигнал рабочий цикл
2 амплитуды сигнала-10 ~ 0 дБм
3 диапазон времени подметания 10 мс ~ 10000 мс миллисекунды
4 рабочее напряжение 7 ~ 12 В постоянного тока
5 рабочий ток <50 мА
6 размер 57*45*20 мм Длина X Ширина X высота
4, описание интерфейса и связанные с ним операции
Интерфейс P1 (блок питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания
P5 выходной сигнал интерфейса 1 (RP SMA KE KHD наружный винт внутреннее отверстие)
P6 выходной сигнал интерфейса 2 (RP SMA KE KHD внешний винт отверстие)
5, описание кнопок
Удовольствие: (выберите бит операции для настройки данных) или (нажмите для сохранения параметров настройки).
Вверх: Предыдущая страница.
Вниз: Следующая страница.
Добавить: автономный ключ.
SUB: самоуменьшающийся ключ.
6, отображение интерфейса и инструкции по эксплуатации:
6,0, установите частоту генерации
Интерфейс дисплей:
Первая линия "1.Set Freq"
Вторая линия "* 1 150 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,1, установите частоту запуска сканирования
Интерфейс дисплей:
Первая линия "2. Start Freq"
Вторая линия "* 1 150 МГц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,2, установите частоту остановки сканирования
Интерфейс дисплей:
Первая линия "3. Stop Freq"
Вторая линия "* 1 550 мгц"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,3, установите время, используемое для сканирования
Интерфейс дисплей:
Первая линия "4. Время сканирования"
Вторая линия "* 1 150 мс"
Клавиша:
Удовольствие: функциональная клавиша; (выберите операционный бит для настройки данных) или (нажмите долго, чтобы сохранить функцию параметров настройки)
Добавить: самостоятельно добавить ключ;
SUB: ключ самообеззараживания
6,4, управление и отображение частоты сканирования
Интерфейс дисплей:
Первая линия "4. Scan Freq"
Вторая линия «Выкл 150 МГц»
Клавиша:
Удовольствие: функциональная клавиша; (старт/стоп) развертка по частоте
Характеристики
- Бренд
- HQXRTEK
- Тип демоплаты
- Рука
