FY6800 двухканальный DDS функция генератор сигналов произвольной формы/источник импульса/счетчик частоты

FY6800Серия двухканальных функций/генератор сигналов произвольной формы-это высокопроизводительный, экономичный и многофункциональный генератор сигналов, который интегрирует функции генератора сигналов функции, генератор сигналов произвольной формы, Генератор импульсных сигналов, декодер развертки по частоте, счетчик и частоту. Богатые клавиши быстрого доступа значительно упрощают комплексный процесс работы.Он значительно повышает работоспособность прибора. Используйте rs не нужно много времени для обучения и ознакомления с работой инструмента, чтобы они могли использовать его умело.Он особенно подходит для любителей электроники, научно-исследовательских и высокотехнологичных предприятий, Автомобильный ремонтный инструмент и другие области.

ИнструментТехнология DDS прямого цифровой синтез используется для получения точных, стабильных и низких сигналов искажений. Все параметры откалиброваны внутренней программой. С программным обеспечением ПК все функции прибора могут управляться программным обеспечением ПК, и любой сигнал может быть изменен программным обеспечением ПК и сохранен в генераторе сигналов для передачи. Форма сигнала производится; протокол связи открытый, что делает вторичное развитие очень простым; большая интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы; с выходной защитой от короткого замыкания, все выходные клеммы сигнала могут работать 60 S под нагрузкой короткого замыкания.

I. Обзор передней панели

Два, обзор задней панели

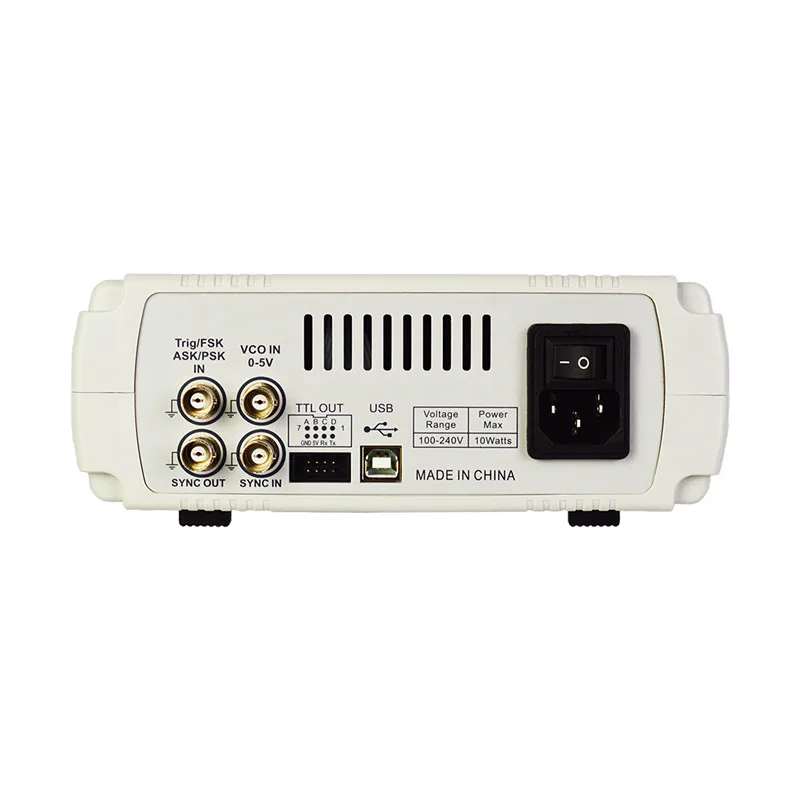

Задняя панель FY6800 показана ниже. Четыре BNC клеммы расположены на левой стороне, а именно терминал измерения муфты постоянного тока Trig/FSK/ASK/PSK IN, входной терминал внешнего сканирования сигнала VCO, синхронный выходной разъем Синхронизация и синхронный входной разъем сигнала синхронизация. Есть TTL сигнал выходной порт, USB порт, выключатель питания и входное гнездо питания в свою очередь.

1. разъем BNCTrig/FSK/ASK/PSK в:Измерительный терминал муфты постоянного тока иСпроситьPSKFSKМодуляции триггер входного сигнала.ГУН в:Внешнее сканирование сигнала может использовать частоту регулирования напряжения, амплитуду регулирования напряжения, смещение регулирования напряжения, цикл регулирования напряжения и другие функции. Частота внешнего входного сигнала должна быть500 ГцСигнал генерируется хвостом генератора сигнала.ГУН вПорты и разъёмы входного сигнала.Синхронизация с отверстиями:Синхронный выходной сигнал терминала.SYNC в:Синхронный входной терминал сигнала.

2. TTL сигнал ВыходСредиАЧастота порта соответствует частоте и фазе выхода канала.BПорты и разъёмы иАЧастота портов является равномерной, но фаза является противоположной.180Град.).CЧастота и фаза порта соответствуют каналу 2.DПорты и разъёмы иCЧастота портов является равномерной, но фаза является противоположной.180Град.).

3. USB устройстваИнтерфейс Используется для связи с компьютерами. ЭтоUSBПоворотаTtlПоследовательный порт должен установить серийный драйвер. Через верхнее компьютерное программное обеспечение или пользовательское программирование.

4.Главный выключатель питания и Мощность входИнтерфейс Источник питания, используемый для подключения генератора сигнала."-"Включите генератор сигнала и наберите на"O"Для выключения генератора сигнала. Диапазон входного напряжения AC100V-AC240V.

Преимущество 1: простой и четкий интерфейс машины и удобная и Быстрая кнопка управления.

Интерфейс дисплея принимается.2,4 дюймовНа тонкопленочных транзисторах на тонкоплёночных транзисторахЦветной ЖК-экран, вы можетеОн также отображает два канала для вывода.С ВОЛНИСТЫМ рисунком (Содержит пользовательские произвольной формы)Он может отображать параметры двух каналов одновременно и подсказки функции текущей кнопки. Каждая функция имеет свой собственный интерфейс управления, что делает вашу работу более интуитивной и удобной.

После широкого общения с клиентами и понимания их привычек и требований к использованию, инструмент добавляет большое количество клавиш быстрой функции, которые могут войти в обычно используемый Интерфейс функции с одним ключом, значительно упрощает действия и может быть завершена без чтения инструкции.95%Управление.

Инструмент для принятияСиликоновые кнопки для клавиатурыРегуляторОн может полностью изменить вялые ощущения ключей в прошлом, и принесет Вам комфортный опыт во время улучшения срока службы. Кнопка shuttle может вращаться быстро только при касании большого пальца, так что вы можете использовать ее плавно.После того, как Регулировка параметров завершена, нажмите кнопку OK в течение 3 секунд, чтобы быстро сохранить параметры, которые в настоящее время установлены, и следующая загрузка может автоматически настроить их.

Преимущество второе:FY6800 принятия14Bit высокоскоростной чип D/A, мелкая прокатка резистор сети;

Преимущество третье:Глубина хранения каждой формы волны обновляется до 8192*14 бит.

Чем дольше глубина формы сигнала, тем больше деталей сохранения формы сигнала, которые могут восстанавливать детали сигнала с высокой точностью.

Преимущество четвертое:Двухканальный выходной сигнал фазы можно отрегулировать с точностью 0,01 градусов, и область применения шире.

Преимущество пять:4 способа ttl уровня выходаПрименение инструмента более широкое.

Преимущество шесть: отличная небольшая Выходная способность сигнала;

FY6800 может выводить небольшие сигналы 1 mVPP, а амплитудное разрешение 1 мВ, и его можно достичь.1 мвpp,10 мвpp,100 mVpp, 1Vpp, 10Vpp и другие различные шаговые значения, максимальный диапазон.1mVpp ~ 20Vpp нет полярности правилам.

Преимущество 7: отличная конструкция цепи и высокопроизводительный чип ядра, чтобы сделать выходной сигнал более стабильным.

Отличный дизайн с высокопроизводительным чипом ядра делает выход сигнала стабильным на высокой частоте. Максимальный Частотный диапазон синусоидальной волны 1 UHZ ~ 60 MHz, максимальный диапазон квадратной волны.1uHz ~ 25 МГц( Время подъема квадратной волны 5 в является таким же низким, как 7nS, и самая высокая Выходная частота может достигать 25 МГц.)Другое волны Частотный диапазон1uHz ~ 10 MHz, полный диапазон частоты разрешение 1uHz, полный диапазон частоты, не полярность регулировки.

Преимущество 8: Типы сигналов Более обильны, и прибор имеет встроенное место для хранения сигналов 97 групп.

Инструмент не только предустанавливает 33 общие формы сигналов для пользователей, но и предоставляет потребителям до 64 групп пользовательского пространства для хранения сигналов (8192*14 бит). Пользователи могут отрегулировать и загружать формы сигналов с помощью программного обеспечения, предоставленного нашей компанией..

Преимущество девять:Мощные функции модуляции;

Инструмент не только поддерживает внутренние настройки параметров для сканирования частоты сигнала, амплитуды, рабочего цикла и параметров уровня смещения, но и поддерживает внешнее аналоговое напряжение.(Функция VCO)Выходная частота прибора,Амплитуда, рабочий цикл и модуляция уровня смещения. В то же время, инструмент также имеетAM, FM, PM, ASK, PSK, FSK и другие функции модуляции.

Преимущество десять:Функция измерения является более полной.

Прибор может измерять частоту, период, ширину положительного импульса, отрицательный импульс и рабочий цикл сигнала, и все параметры отображаются на одном интерфейсе. Функция счетчика имеет два режима соединения постоянного и переменного тока, которые могут эффективно решить проблему неточного подсчета соединения переменного тока. Максимальная частота прибора может достигать 100 МГц, а минимальная частота измерения 0,01 Гц.

Есть некоторые преимущества, которые мы не будем перечислять, вы также можете сказать нам ваши потребности, добро пожаловать, чтобы связаться с вами.

FY6800 от CH1 каналов формы волны с определенное количество циклов (так называемый Mai chongchuan). FY6800 поддерживает управление импульсов выход CH2 внутренний триггер, ручной или внешний триггер источник; он может стать причиной импульсов, Синусоидальная волна, прямоугольная волна, треугольная волна, шум или произвольная волна, что может сделать вывод машины 1-1048575 произвольное количество импульсных сигналов.
