Описание
FY6400
Сделайте Применение ручная книга
& Uml;PCIИзоляция автобусВвода/выводаУправление карты
& Uml;16Вход изоляции дороги поддержка общий Инь и Общий Ян
& Uml;16Дорожный изолирующий транзистор с выходом высокой мощности npntype
Если клиент needsPNPOutput тип, BuyFY3401Terminal board
& Uml;3 дорожный счетчик (Pin andDI0 -- DI2Sharing)
& Uml;EEPROMХранение данных, потеря мощности не исчезает
& Uml;Интерфейс: DB37Female head
Новая версия fy6400support прерывание. Аппаратная версия higherV15. 2018year 4 после месяца, выпущенная версия isV15Or выше.
Описание: если новый клиент имеет параметры для платы, и режим работы и другие основные проблемы не очень понимание,
n16 входной канал изоляции дороги, производительность:
1.Оптической изоляцией сцепного устройства ввода
2.Less1V, статус DIThe неверен
3.5--24в, DIStatus действителен
4.Болтающееся состояние не имеет силы
5.Ответ time100us
n16 выходной канал изоляции дороги, производительность:
1.Силовые транзисторы NPN Тип транзистор Выход, полива и орошения ток 。 в том случае, если клиент needsPNP Выход Тип, SelectionFY3401Terminal доска 。
2.Максимальный ток привода up200mA, выключенный ток less0.5uA 。
3.Включение отключено, без скачков и неустойчивости
4.Ответ time100us
n3Road16Bit счетчик 。
\
1. Счетчик канала andDI0 -- DI2Pin повторное использование.
\
2. Частота внешнего импульсного сигнала: не может превышать 10 кГц.
\
3. Может быть установлен на увеличение или падение края триггера количество через функцию.
\
\
n1 наружное прерывание дорожного движения:
\
\
1. Прерывание триггера сигнала andDI0Pin повторное использование. Используйте rs можно использовать программное обеспечение для установки на триггер восходящего края; триггер падающего края.
\
2. Скорость отклика прерывания: Less500uS, различные системы отличаются. (собственные значения: Win7 32 бит система 2,33 основная частота, измеренная скорость отклика is250uS)
\
3. Пользователь определяет функцию обратного вызова прерывания через функцию интерфейса. После запуска прерывания программа в функции обратного вызова выполняется.
\
4. если последняя функция обратного вызова прерывания не завершена, следующий триггер прерывания будет пропущен, не выполняйте функцию обратного вызова прерывания. поэтому предлагаем клиентам: инструкция в функции прерывания вызова максимально проста; сигнал запуска прерывания не должен быть слишком плотным.
\
\
\
\
nРазъем платы: DB37Female head
\
\
\
\
Поддерживаемая среда разработки программного обеспечения:
\
1.Provide32bitAnd64bitOfDLLFile, может быть inXP, WIN 32, WIN 64 вызов под систему 。
\
2.Рутинный режим: MFC, VC, VB, LABVIEW, C #
\
\
\
Отличительные черты товара:
\
Этот продукт поддерживаетЧистый бит операции,Использование r только нужно установить в functionIOChannel andIOStatus, вы можете получить статус входа., или установите статус вывода. это имеет большие преимущества для плат, которые поддерживают только групповые операции, используйте rs, чтобы использовать плату как можно скорее., не учитывая сложный алгоритм работы битов.
\
FY6400_DO_Bit (ручка hDev, _ int32 dodatabit, _ int32 doch);/функция бит вывода, пользователи только должны установить статус выходного канала (dodatabit) и номер выходного канала (doch) вы можете контролировать статус определенного порта снаружи.
\
FY6400_DI_Bit ((Ручка hDev, _ int32 dich);/функция ввода бит. Пользователи только должны установить номер входного канала (dich) вы можете получить статус входного канала.
\
И обратите внимание, что: функция работы битов, предоставляемая этим продуктом, является чистой битовой операцией, выполненной в базовом оборудовании., вместо использования программного моделирования в верхней части программного обеспечения. для битовых операций, осуществленных с помощью моделирования программного обеспечения, нет проблем в одном потоке, но при многопотоковой обработке, будут столкновения.
\
BecauseFY6400The бит функция работы осуществляется в аппаратных систем., независимо от того, это один поток, или многопоточный, может хорошо работать, Никаких споров 。
\
Конечно, этот продукт обеспечивает работу бит в то же время, групповые операции также предоставляются, для удовлетворения потребностей различных клиентов.
\
\
ProvideIOControl в то же время, три дороги являются provided16Road счетчик, удобный для клиентов, чтобы получить доступ к различным сигналам счетчика, кодировщик сигнала.
\
\
Provideeprom, может сохранять данные пользователя или различные собственные значения, потеря мощности данных не исчезает.
\
\
Сопутствующие товары:
\
FY2400P: 12 вход изоляции дороги, 12 выход транзистора изоляции дороги 。 поддержка программируемого режима 。 последовательная шина 。
\
FY4400: 12 вход изоляции дороги, 12 выход транзистора дороги 。 USBBus 。
\
FY6400L: 4 входа изоляции дороги, 4 выхода транзистора дороги 。 PCIBus 。
\
FY6450: 8 вход изоляции дороги, 12 выход дорожного реле 。 PCIBus 。
\
\
Применение процесс:
\
1. Драйвер установки.
\
2. Тест с помощью тестового программного обеспечения.
\
3. Разработка пользователя. (обеспечивает идеальное программное обеспечение и руководство по разработке оборудования, привод, процедуры и другую техническую поддержку)
\
\
О проводка:
\
\
Вход:
\
\
\
\
\

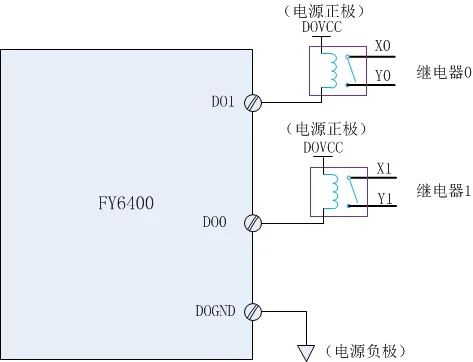

Выход:
\
\
\
Примечание:Клеммная плата не входит в стандарт.Для удобства подключения, клиенты могут выбрать fy6400 подходящую Клеммную плату:
\
Fy3400клеммная плата fy3401 Клеммная плата или fy3740клеммная плата:
\
\
FY3400Terminal доска ссылка
\
FY3401Terminal доска ссылка
\
FY3740Terminal доска ссылка
\
Целью использования клеммной платы является облегчение проводки, Клеммная плата может быть FY6400OfDBHead к терминалу, который может быть непосредственно подключен.
\
Ознакомление с вышеуказанными тремя клеммными платами:
\
Fy3400это специальная Клеммная плата; индикаторный светильник, удобная отладка; только supportNPNOutput режим; ценовой центр 。
\
Fy3401-специальная Клеммная плата; световой светильник, удобная отладка; Поддержка npnoutput и pnpoutput двух режимов.
\
FY3740Is универсальным клеммной колодки; нет индикатора светильник будет boardDBThe первая пара меняется на выходной терминал; самые низкие цены 。
\
\
\
Используйте Клеммную панель, клиентская проводка может быть более удобной.
\
\

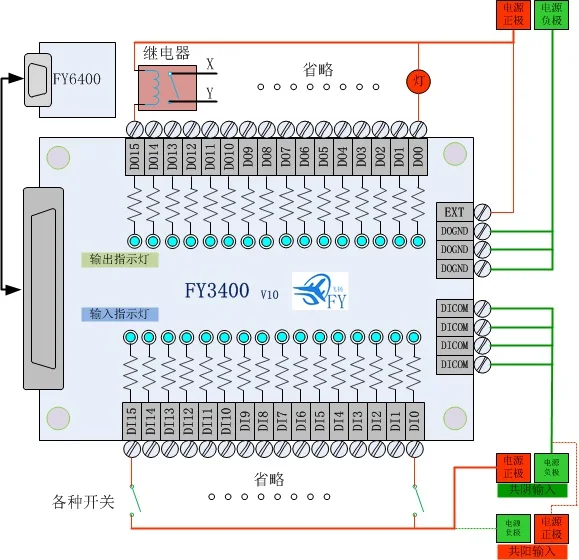

Изображение выше showsfy3400схема проводки; fy3401 проводка аналогична, пользователи могут обратиться к определенному руководстве.
\
\
\
\
\
О разработке программного обеспечения, пожалуйста, обратитесь к рутине программного обеспечения и ручной разработки.
\
О информации, пользователи могут запросить у сотрудников или скачать его на официальном сайте., вы также можете скачать его непосредственно по ссылке ниже.
\
FY6400Customer информация: https://pan.baidu.com/s/1MUHwKWTlqD0qfpB-SlqJsQ
\
FY6400 Win8/10: https://pan.baidu.com/s/1JNFcQBAUHWszC4Rvh0PR3w
