Описание
FY3200S серииВесь процесс управления
Двойной канал функция/Произвольной формыГенератор сигналов

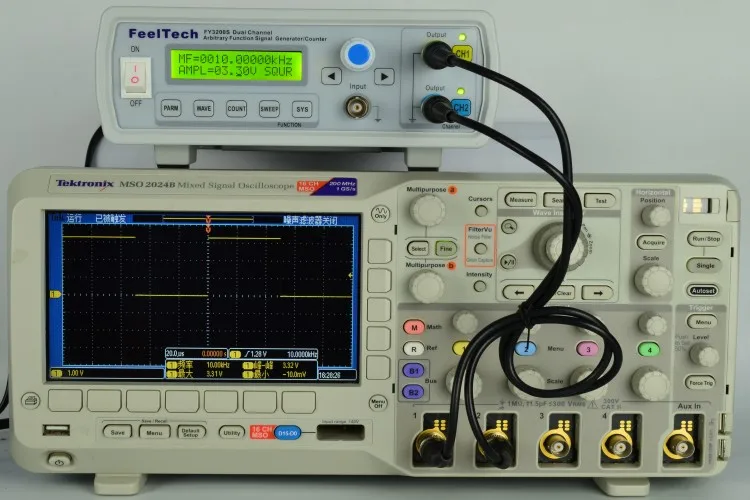

FY3200SСерия двухканальной функции/генератор сигналов произвольной формы-это генератор сигналов, генератор произвольной формы, Генератор импульсных сигналов, подметальная машина, счетчик и100 МГцЧастотомер и другие функции в одном портативном, высокопроизводительном, Экономичном, многофункциональном генераторе сигналов.В приборе используются масштабные интегральные схемы FPGA и высокоскоростной микропроцессор MCU. Внутренняя схема использует высокоточный активный кварцевый генератор в качестве справки, а стабильность сигнала высока. Технология поверхностного монтажа значительно улучшает анти-помехи и срок службы инструмента.Общая функция одного ключа значительно улучшает работоспособность и практичность прибора.
Прибор имеет двухстороннюю функцию/сигнал произвольной формы сигнала, который может производить синусоидальную волну, квадратную волну, треугольную волну, форма волны пила.Ширина Импульса (ширина импульса может быть установлена точно, сохраняя одинаковую ширину импульса на различных частотах).Пульс Lorentz, многотонный, неравномерный шум, электрокардиограмма, трапециевидный пульс, пульс раковины, узкий пульс, Gauss белый шум, амплитудная модуляция сигнала, частотная модуляция сигнала,Двойной выходной сигнал от транзисторно-транзисторных логических схем, FSK Частотный сдвиг киинг и ASK амплитудный сдвигВыходной сигналИ пользовательские формы сигналов.Продукт также имеет функции линейной развертки и логарифмической развертки, и может установить диапазон частоты сканирования и время сканирования произвольно.
Двух каналов CH1 и CH2 являются абсолютно симметричный.Разница в фазе регулируется.Параметры каждого канала могут быть настроены самостоятельно. Максимальная амплитуда выходного сигнала может достигать 20Vpp, а максимальная выходная амплитуда Двухканальное питание усилителя может достигать 80VPP. FY3225S два выходных сигнала могут достигать до 25 МГц. Можно запрограммировать частоту, амплитуду, смещение и фазу выходного сигнала (прибор может отображать амплитуду, фазу, форму сигнала и другие параметры выходного сигнала, делает вашу работу более интуитивной и удобной). Это идеальное устройство для электронных инженеров, лаборатории, производственных линий, обучения и исследований.
С нашими усилителями мощности серии FYV2000 или серии FPA1000, сигнал может выводить более 20 Вт неискаженный сигнал мощности стабильно в DC-10MHz полосы пропускания, а максимальная выходная мощность FPA101A может достигать 100 Вт.
Сравните Двухканальное питание усилителя нашей компании.Максимальная пропускная способность 100 кГцМаксимальная выходная мощность может достигать 80VPP, а максимальная выходная мощность может достигать 40 Вт.
Уникальная и практичная функция импульсной волны:Функция отображения: выход прибора1 импульсный сигнал (Произвольная регулировка частоты, ширина импульса остается такой же).
DC выходной уровень(Примечание: параметр AMPL является неправильным в выходном состоянии постоянного тока, уровень постоянного тока изменяется с помощью параметра регулировки офф)
Многофункциональное программное обеспечение для ПК:С функцией настройки произвольной формы волны, он может изменить произвольную форму сигнала на ПК и загрузить его на инструмент и форма выходного сигнала. Все функциональные параметры инструмента поддерживают верхний компьютерный контроль программного обеспечения, и протокол связи является открытым, что делает ваше вторичное развитие очень простым. Верхний компьютерный интерфейс программного обеспечения:
Используйте технологию DDS прямого цифровой Синтез для получения точных, стабильных и низких сигналов искажений.
Двух каналов CH1 и CH2 являются абсолютно симметричный, и каждый Параметр каждого канала можно установить самостоятельно.
Поддержка пользовательской формы сигнала.Каждая группаПроизвольная волнаГлубина хранения 2048*12 бит250 МСА/с частота дискретизации;
Функция Burst burst, дополнительный ручной триггер, внутреннийCH2Триггер и внешний триггер три режима триггераЭто может сделать машинный выход 1 ~ 1048575 произвольной импульсной струны.
Функция измерения: Прибор поставляется с собой.100 МГцФункция частотомера и функция счетчик импульсов
Минимальная Выходная амплитуда может достигать.10 мвppМаксимально достижимого20VppВыход сигнала офсетная уровня-10 В ~ 10 вПроизвольная корректировка
Ширина генератора сигналов такая же высокая, как и12 битФорма выходного сигнала более деликатная, и искажение формы сигнала уменьшено в масштабе.
Он имеет полную функцию CNC. Он может отображать и цифрово регулировать амплитуду, смещение, частоту, рабочий цикл и разность фаз двух сигналов.
Он имеет функцию переключения частоты FSK и задать амплитудную функцию переключения сигнала.
После того, как инструмент подключена к компьютеру, функций и параметров контроля генератор сигналов можно управлять с помощью компьютера, а также любой формы могут быть изменены на компьютере и загружены на форма выходного сигнала прибора.
Функция связи: Последовательная связь, протокол полностью открытый, удобный для пользователей, чтобы разработать два раза.
Высокая точность частоты: точность частоты может достигать 10.-6Порядок
Высокочастотное Разрешение: полночастотное разрешение 10 МГц
Функция отслеживания: встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, прост в использовании
Характеристика сканирования: он имеет функцию линейного сканирования частоты и логарифмического сканирования, и сканирование start and stop points можно установить произвольно.
Характеристики хранения: можно хранить 20 наборов пользовательского набора параметров состояния инструмента, можно воспроизвести в любое время.
Управление режим:Клавишная работа, ЖК-дисплей 1602 на английском языке, параметры непосредственно цифровые настройки или ручка непрерывной регулировки.
Вход Защита от перенапряжения: мощность Вход диапазон простирается от AC85V для AC240V с большим числом значений напряжения.
Защита от короткого замыкания: все выходные клеммы сигнала могут работать выше 60 S для короткого замыкания.
1. Синусоидальная волна 10 кГц (двухсторонний стабильный выход, одночастотный).
Две, 10 кГц квадратная волна (стабильный выход не искажен).
Три, 10 кГц треугольная волна
Четыре, л форма волны пила
Пять. Уменьшенный Форма волны пила
Семь, DC 5 V выход.(Примечание: в выходном состоянии постоянного тока, параметр AMPL является неправильным, и уровень постоянного тока изменяется путем регулировки параметров офф).Восемь, DC-5 V выход.
Девять. Lorenz пульс
Десять, многотональная
Eleven. Случайный шум
Двенадцать. ЭКГ.
Тринадцать. Трапециевидный пульс
Четырнадцать. Грузило, высокое качество пульс
Пятнадцать, узкого импульса
Шестнадцать. Гаусс белого шума.
17, амплитудная модуляция
Восемнадцать, FM сигнала
19, 100 кГц синусоида
Двадцать, 1 МГц Синусоидальная волна
21, 6 МГц синусоида
22, 2, 12 МГц синусоида
23, 3, 20 МГц синусоида
24, Синусоидальная волна с разницей фазы 180 градусов.
25 градусов, Синусоидальная волна с разницей фазы 270 градусов.
Двадцать шесть. Рабочий цикл25%Прямоугольная волна
Двадцать семь. Рабочий цикл75%Прямоугольная волна
Двадцать восемь. Fang Bo с разницей фазы 180 градусов
25, 3,3 В квадратная волна (3,3 в ttl уровень)
Тридцать.5 V Fang Bo (уровень 5 V ttl)
36, синусоидальный уровень смещения на 5 В.
36, двойной выход смещения постоянного тока
36, двойной уровень ttl выход (разница фазы регулируется), вождение IGBT
| Спецификация продукта | FY3206S | FY3212S | FY3220S | FY3224S | FY3225S |
| Синусоидальной Частотный диапазон | 0 Гц-6 МГц | 0 Гц-12 МГц | 0 Гц-20 МГц | 0 Гц-24 МГц | 0 Гц-25 МГц |
| Прямоугольная волна Частотный диапазон | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц |
| Треугольная волна Частотный диапазон | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц |
| Другое сигнала Частотный диапазон | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц | 0 Гц-6 МГц |
| Сигнал выходного параметра | |
| Выходной канал | В CH1 и Южной Америке, CH2 канал Высокоскоростной независимых выхода. |
| Форма выходного сигнала | Синусоидальная волна, Клык Бо, треугольная волна, форма волны пила, импульсная волна,(Постоянный ток)Лорентз пульс, мульти тон, случайный шум, ЭКГ, трапециевидный пульс, симплектический пульс, узкий пульс, Gauss белый шум, амплитудная модуляция сигнала и FM-сигнал. И пользовательские формы сигналов. |
| Выход амплитуда | 0 ~20Vp-р(Без нагрузки) |
| Выход сопротивление | 50 Омега 10% |
| DC офсетная печать | + 10 V |
| Частота Разрешение | 0,01 Гц (10 МГц) |
| Точность частоты | + 5*10-6 |
| Стабильность частоты | + 2*10-6/3 часа |
| Синусоидальные искажения | Меньше, чем 0.8%(Частота)1 кГц) |
| Треугольники волна линейность | Больше чем 98%(0,01Гц ~ 1КГц) |
| Квадратная волна и время падения | Меньше, чем 20ns(Частота)100 кГц, 10Vpp) |
| Диапазон цикла квадратной волны | 0.1% ~ 99.9% |
| TtlВыход | Двухстороннее синхронизации с CH1 канала и CH2 каналTtlУровеньВыходная и фазовая разница регулируемая |
| Диапазон | > 3Vp-p |
| Разветвителя | > 20 ttlНагрузки |
| Ttl уровняРегулируемые по высоте люстры, время | Меньше, чем 20ns |
| Функция из счетчик частоты | |
| Диапазон измерений | 0-4294967295 |
| Частотный диапазон | 1 Гц ~ 100 МГц |
| Вход амплитуда | 2Vp-p ~ 20Vp-p |
| Функция сканирования | Эта функция имеет только функцию основной волны. |
| Режим сканирования | Линейное сканирование и логарифмическое сканирование |
| Частотный диапазон настройки | Начальные и конечные точки настраиваются произвольно. |
| Развертка по частоте диапазон | M1Предустановка частоты~ M2Предустановка частоты |
| Скорости развертки | 1 s ~ 999 s/Шаговый двигатель |
| Другое характеристики | |
| Дисплей режим | LCD1602ЖК-дисплей дисплей на английском языке |
| Хранение и передача функций | M0-M19(M0:По умолчанию запись) |
| Размер | 200Мм (Длинный)190Мм(Широкий)90Мм(Высокая) |
| Вес | 550Граммы (голый металл), аксессуары (150Г) |
| Звуковой подсказки Функция | Его можно включить или выключить с помощью настроек программы. |
| Производственный процесс | ПоверхностьТехнология поверхностного монтажа, крупная интегральная схема,Высокая надежность и длительный срок службы. |
| Эксплуатационных характеристик | Все ключевые операции, ручка непрерывной регулировки. |
| Условия окружающей среды | Температура:0 ~ 40 CВлажность:80% |
| Широкий диапазон напряжения питания Диапазон | AC85 ~ AC260V |
